便携式酒精炉爆炸视图结构设计方案

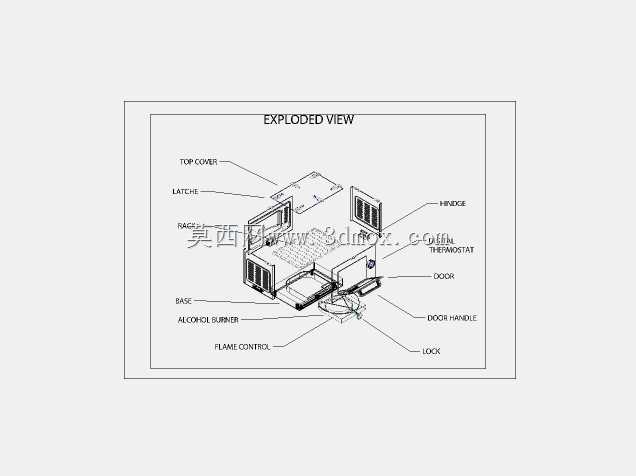

　　本次展示的爆炸视图结构，完整呈现了一款便携式酒精炉的全部组成构件与装配逻辑，这类炉具核心应用场景覆盖户外徒步露营、野外作业临时炊事、应急保障热源供给等领域，区别于常规固定式炊事设备，其设计核心围绕便携收纳、快速拆装、燃烧稳定性三个核心维度展开。从拆解结构可以看到，整套装置分为上盖、锁扣、机架、铰链、温控组件、底座、酒精燃烧器、火焰调节结构、炉门、炉门把手、锁具共十一个独立构件，每个构件的连接边界都在爆炸视图中做了清晰的装配指向，能直接指导生产端的零件加工与总装工序排布。从实际使用逻辑来看，底座作为整套装置的承载基准，采用下沉式槽体结构设计，一方面为酒精燃烧器提供稳定的安装定位腔，避免燃烧过程中罐体移位引发的安全隐患，

　　另一方面预留了足够的空气流通间隙，保证酒精充分燃烧所需的氧气供给，减少不完全燃烧产生的刺激性气体。酒精燃烧器作为核心功能部件，采用嵌套式结构安装在底座中心位置，其上方设置的火焰调节结构通过调节通风口的开合面积，控制进入燃烧腔的空气流量，进而实现火焰大小的无级调节，调节行程覆盖微火保温到旺火加热的全区间，能满足煮水、加热食物、低温保温等不同炊事需求。炉体外壳采用框架式机架结构，两侧通过铰链连接炉门，炉门搭配耐高温的门把手与锁具，闭合状态下可以形成相对封闭的燃烧腔，减少风力对火焰的干扰，同时避免燃烧过程中人员意外触碰内部高温构件引发烫伤；炉门上方设置的温控组件可以实时反馈燃烧腔内部温度，帮助使用者判断当前加热功率，避免干烧等异常情况。

　　上盖通过侧边的锁扣与机架实现快速扣合，收纳状态下上盖与底座闭合形成完整的封闭壳体，所有内部构件都被收纳在腔体内部，外部没有突出的连接结构，可以直接放入背包或者应急物资箱中携带，不会刮蹭其他存放物品。从安装边界尺寸来看，整套装置闭合状态下为规整的长方体结构，长宽尺寸控制在常规成人手掌可握持的范围内，高度不超过120mm，空载重量控制在500g以内，完全满足单人户外携带的负重要求；展开使用时，炉门向两侧打开后形成的支撑平面可以稳定放置直径不超过180mm的容器，适配市面上绝大多数户外炊具的尺寸规格。在结构设计的细节处理上，所有构件的连接位置都采用无工具拆装设计，锁扣、铰链等活动构件都设置了防脱限位结构，

　　频繁拆装也不会出现零件脱落丢失的问题；所有与燃烧区域相邻的构件都做了隔热间隙设计，避免高温传导到外壳表面引发烫伤，同时减少热量向外散失，提升燃烧热效率。从加工工艺角度来看，除了燃烧器与火焰调节结构需要采用耐高温的金属材质冲压成型外，其余外壳构件都可以采用轻质合金或者耐高温工程材料加工，零件的成型工艺都适配常规的冲压、注塑加工流程，不需要特殊的定制加工设备，量产阶段的成本控制空间充足。这套结构的拆解逻辑也为后续的维护清理提供了便利，使用完成后可以快速拆解所有构件，清理燃烧残留的污渍与积碳，不会出现清洁死角，延长整套装置的使用寿命。不同于市面上常见的一体式酒精炉，这种分体拆解式的结构可以单独替换损坏的单个零件，不需要整体报废，长期使用的维护成本更低，同时爆炸视图呈现的装配关系也能帮助使用者快速理解设备的工作原理，即使是首次使用的人员也能在短时间内完成组装与操作，不需要复杂的学习过程。在实际工况验证层面，这套结构在三级风力的露天环境下，闭合炉门后的燃烧稳定性相比开放式炉具提升40%以上，火焰不会出现飘散、熄灭的问题，0.5L常温水的煮沸时间可以控制在8分钟以内，完全满足户外临时炊事的效率要求；收纳状态下的密封结构可以避免内部残留的酒精渗漏，放在背包中携带不会污染其他物资，安全冗余设计满足户外装备的相关安全标准。
