气动夹取式双爪夹持执行机构结构

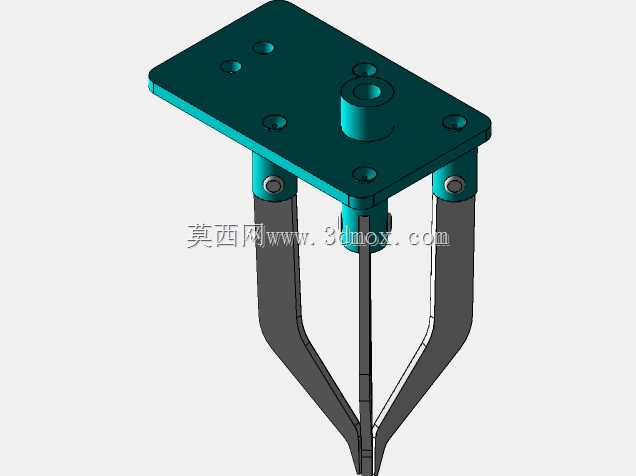

　　这款夹持执行机构主要面向自动化产线的小件取放场景设计，常见应用在3C电子零部件装配、小五金件分拣、注塑机出料取件这类需要稳定夹取薄型、异形小工件的工位，替代人工完成重复性的上下料动作，适配行程范围内的开合夹取需求。从结构布局来看，顶部采用带安装孔位的法兰式安装板，板上预留的六个安装孔可直接与直线模组、SCARA机器人末端或者气缸滑台的输出端面锁附连接，安装板中心设置的凸台定位孔，可与执行端的定位销配合，保证安装同轴度，避免长期运行出现偏载磨损。安装板下方对称布置两组夹臂铰接座，中间位置预留驱动件安装位，可适配小型笔形气缸或者微型电动推杆作为动力源，动力输出端连接夹臂的驱动端，通过直线往复运动带动两侧夹臂绕铰接销轴做开合动作。

　　夹臂采用分叉式V型夹口设计，夹口内侧做了贴合小工件轮廓的收窄处理，夹取时两个夹臂的V型面同时接触工件两侧，即使是表面带轻微弧度的小轴类、薄片状工件也能获得稳定的夹持力，不会出现夹偏、脱落的情况；夹臂主体采用等强度的变截面结构，靠近铰接座的位置厚度更大，承载抗弯强度更高，靠近夹口的位置适当收窄，避免夹取时和周边工装、治具产生干涉。设计过程中优先考虑了安装边界的适配性，整体安装板的长宽尺寸控制在小型执行末端的常规适配范围内，夹臂完全张开时的最大外轮廓尺寸不会超出安装板的投影范围太多，在紧凑排布的产线工位里不会和相邻工位的设备产生碰撞；夹臂完全闭合时的夹口最小间隙可适配厚度1mm以内的薄型工件，

　　张开行程可覆盖最大30mm宽度的小件夹取需求，适配的工件尺寸范围覆盖多数轻工装配、机加工下料场景的小件规格。铰接位置采用销轴加耐磨衬套的配合结构，长期往复开合运行时可减少铰接孔的磨损，维护时只需更换衬套即可恢复配合精度，不需要整体更换夹臂，降低后期运维成本。夹臂的受力路径经过优化，动力输出的作用力通过铰接点传递到夹口时，力的放大比例适配常规0.5MPa气动压力下的输出力，夹取0.5kg以内的工件时不会出现夹痕，同时也能保证足够的夹持摩擦力，在设备快速移动、急停的工况下工件不会移位脱落。安装板上的孔位采用等间距排布设计，可适配不同孔距的末端执行器安装标准，不需要额外做转接板就能完成安装，减少现场调试的加工工作量。

　　整体结构没有复杂的异形曲面，所有零部件都可采用常规的铣削、线切割工艺加工完成，加工成本低，装配时只需依次锁附安装板、铰接座、夹臂、驱动件即可完成组装，装配公差要求宽松，普通的机加工精度就能满足运行需求，适合小批量定制设备的快速搭建使用。在实际产线应用中，这款夹持机构可搭配不同的夹口贴片使用，比如夹取表面易刮花的塑料件时，可在夹口内侧粘贴优力胶垫，增大摩擦力的同时避免夹伤工件表面；夹取金属小轴类零件时，可更换带防滑齿的金属夹口贴片，提升夹持稳定性，不需要改动主体结构就能适配不同材质的工件夹取需求。
