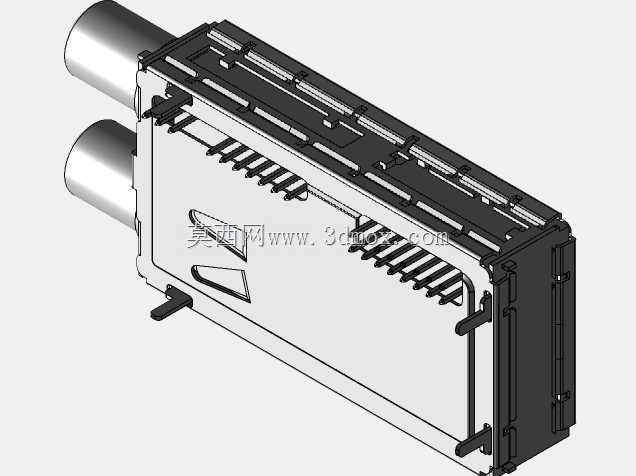

这款结构件是CA6140普通车床电控系统升级改造中常用的载板构件,主要用于车床主轴箱侧旁的电气元件集成安装,替代原有老旧的薄铁皮安装板,解决原板件长期受切削液侵蚀、机床振动导致的元件松脱、线路排布杂乱的问题。从实际装机场景来看,该载板安装位置处于车床主轴箱与进给箱之间的预留空腔内,不会干涉溜板箱的全行程移动,也不会遮挡日常操作中需要频繁调整的手柄、油标位置,安装时仅需利用原有床身的三个M8螺纹孔即可完成固定,不需要额外在床身上钻孔攻丝,避免破坏床身的铸造应力结构。
从结构设计细节来看,载板主体采用1.5mm厚冷轧钢板折弯成型,边缘做了10mm高度的翻边处理,既提升了整体板件的抗扭刚度,减少机床高速运转时载板产生的共振异响,翻边内侧还预留了走线槽空间,可以将强电动力线与弱电信号线分槽排布,避免车床主轴电机启停时的电磁干扰影响数控改造后的编码器信号传输。载板正面冲压成型的多组平行卡槽,是专门为安装接线端子排、小型继电器、保险座设计的,卡槽间距统一为35mm,适配市面上绝大多数标准导轨安装的电气元件,不需要额外打孔固定元件,装配时只需将元件卡入卡槽即可完成定位,大幅缩短现场改造的装配工时。
载板左侧伸出的两个圆柱形接口,是为穿设主轴编码器线缆、冷却泵控制线缆预留的过线防护结构,接口内径12mm,边缘做了卷边钝化处理,不会划伤线缆外层绝缘皮,接口伸出长度25mm,刚好可以穿过床身对应的过线孔,外侧可以套上波纹管防护,直接对接车床外部的走线桥架,避免切削液顺着线缆流进载板内部造成元件短路。载板四周分布的四个带凸台的安装支脚,凸台高度5mm,安装后可以让载板主体与床身壁面留出均匀间隙,既可以避免载板与床身漆面直接贴合造成的漆面磨损锈蚀,也能让间隙内形成空气流通层,帮助载板上的发热元件散热,尤其是夏季车间高温环境下连续开机时,这个间隙能让载板表面温度降低4-6摄氏度,延长电气元件的使用寿命。
在设计建模过程中,首先对CA6140车床对应安装位置的床身轮廓做了三维扫描拟合,确保载板的外形轮廓完全贴合床身的铸造曲面,不会出现安装时局部顶死、间隙不均的问题;所有折弯处的内圆角统一设置为0.8mm,匹配常规钣金折弯模具的R角参数,不需要定制特殊模具就能批量加工,控制加工成本。载板上的卡槽位置经过多次排布优化,将发热较大的继电器元件布置在载板上部靠近通风间隙的位置,将接线端子排布置在载板中下部,方便操作人员在不拆卸其他元件的情况下完成接线调整,同时预留了两个备用卡槽位置,方便后续加装额外的控制元件,不需要重新更换载板。
从安装边界尺寸来看,载板主体长度280mm,宽度120mm,整体厚度(含支脚凸台)32mm,安装后突出床身壁面的距离不超过35mm,完全处于车床原有防护罩的内部空间内,不会因为加装该载板导致防护罩无法正常闭合。两个过线接口的中心距为65mm,与床身上原有两个过线孔的中心距完全一致,现场安装时不需要重新扩孔,直接对准孔位拧上固定螺丝即可完成装配,普通机修钳工单人半小时内就能完成全部安装作业。载板表面采用静电喷塑处理,耐切削液腐蚀、耐油污,日常清理时只需用棉纱擦拭表面即可,不会出现漆面脱落、生锈的问题,适配机械加工车间多油污、多切削液飞溅的恶劣使用环境。
