机床用环形抱箍式连接紧固组件结构

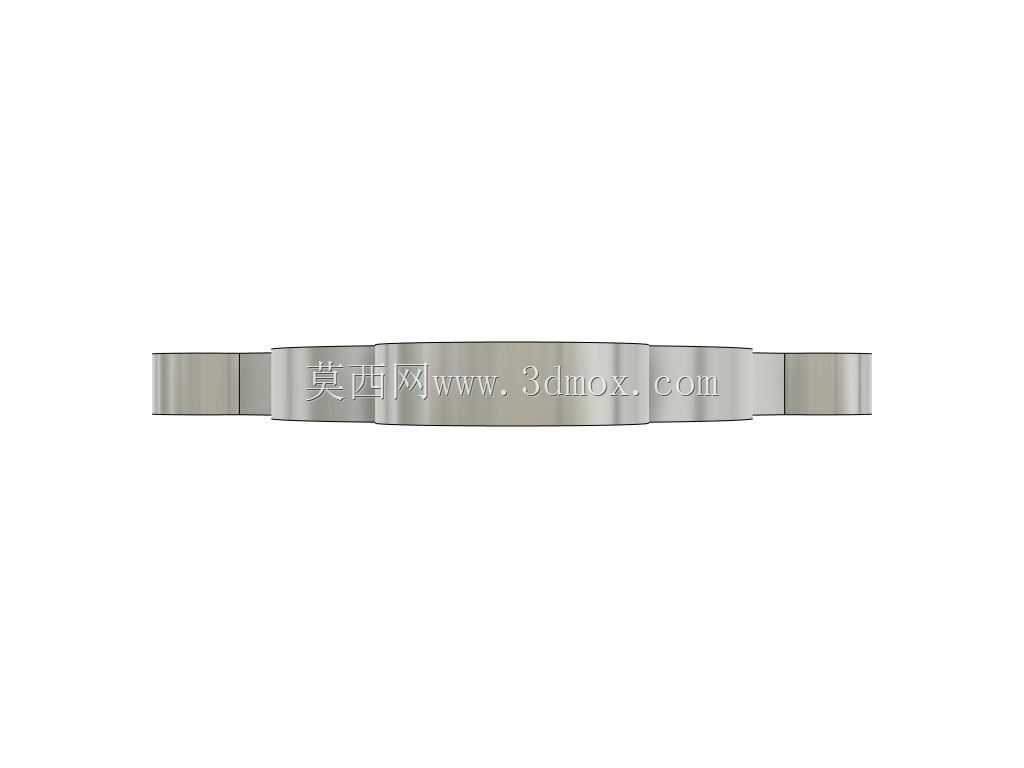

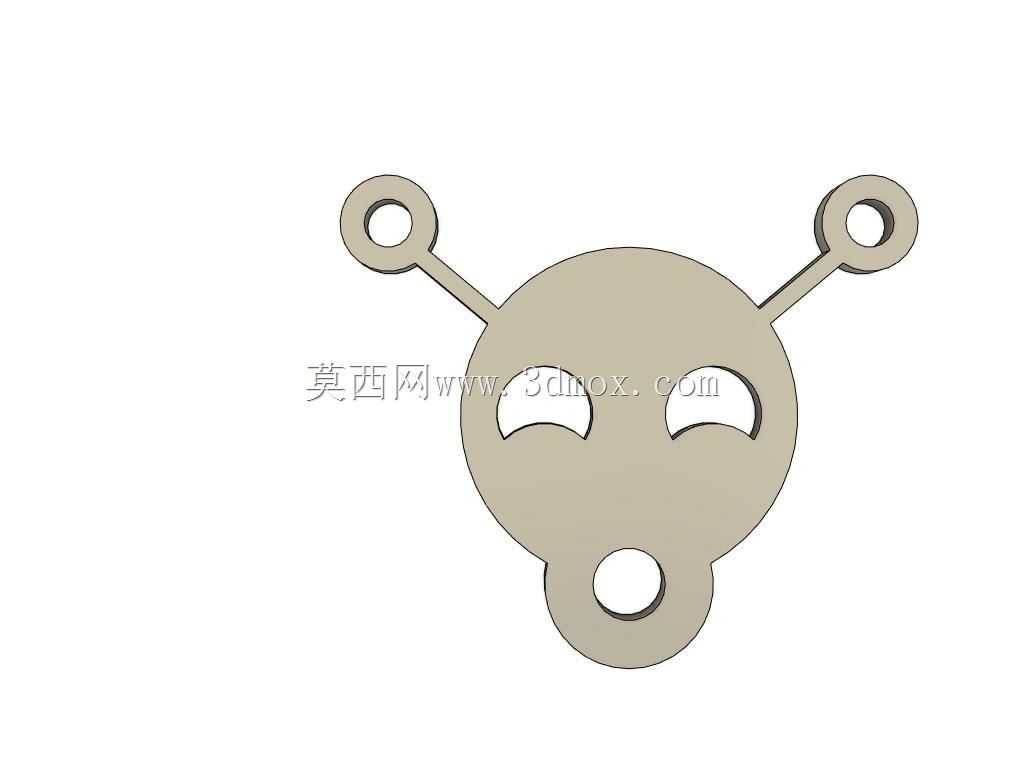

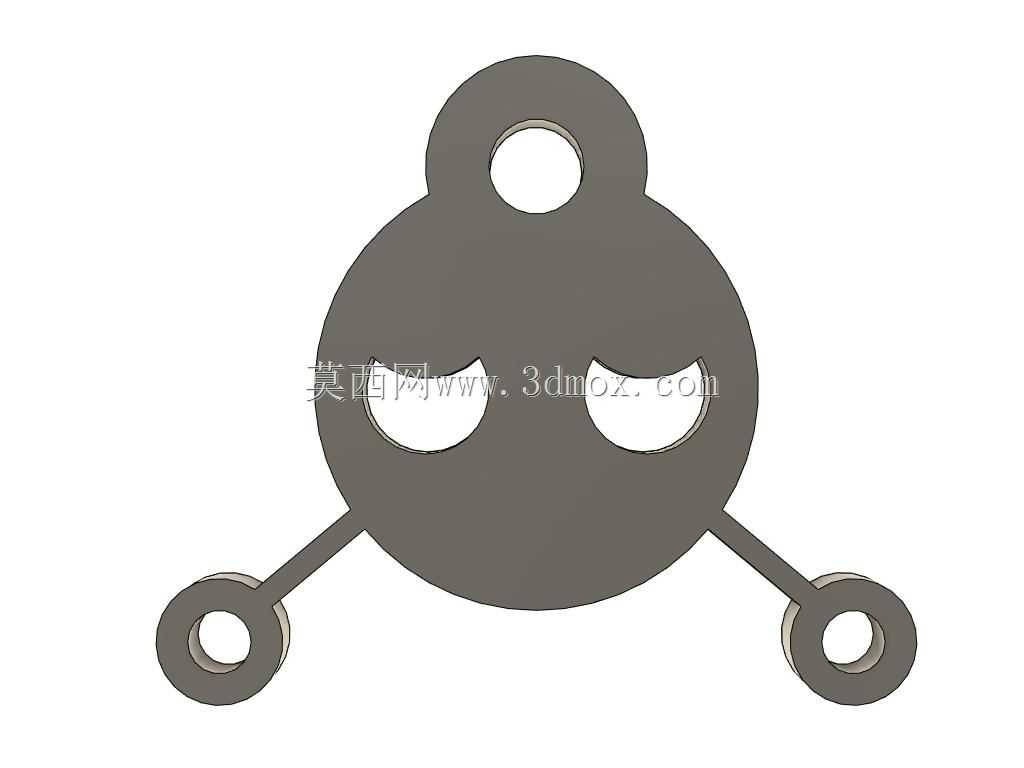

　　这类环形抱箍结构在普通卧式车床的进给传动、润滑管路排布、辅助工装夹持场景中应用十分广泛，很多车间一线做设备改造、工装自制的工程师都接触过类似结构，它的核心作用是通过环形抱紧的方式实现轴类件、管路件的无损伤夹紧固定，相比传统的螺栓顶紧、焊接固定方式，它不会对被夹持件的表面造成压痕损伤，拆装调整的效率也更高。从结构设计逻辑来看，整个抱箍采用分段式环形薄壁结构，中间的主体环带宽度大于两端的连接耳段，这种变宽度设计是为了在保证抱紧接触面积足够的前提下，减少两端连接位置的材料冗余，同时让抱紧力能够均匀分布在被夹持件的整个圆周接触面上，避免局部应力集中导致的夹持变形。两端的连接耳位置预留了标准螺栓过孔，安装时可以根据被夹持件的实际外径尺寸，

　　通过调整螺栓的锁紧力矩来适配一定公差范围内的轴径或管径，不需要针对每一种尺寸的被夹持件单独做定制加工，适配性很强。在实际机床应用场景中，这类结构常用来固定车床溜板箱上的润滑油管，避免机床快速进给时管路晃动磨损，也可以用来在主轴附近加装辅助的冷却喷嘴支架，调整位置时只需要松开连接螺栓就可以沿轴向滑动或者转动角度，调整到位后直接锁紧即可，不需要额外加工安装孔，不会破坏机床原有床身的结构强度。做三维建模的时候，要特别注意抱箍内圆弧面的尺寸公差，通常内孔直径要比被夹持件的公称直径大0.1到0.2毫米，保证拆装的时候能够顺利套入，同时锁紧后能够有足够的抱紧摩擦力，不会在设备运行振动的情况下出现滑移。连接耳的位置要做圆角过渡处理，

　　避免应力集中导致锁紧时连接耳根部出现断裂，薄壁段的厚度要根据被夹持件的重量、设备运行的振动幅度来计算，通常普通车床用的管路固定抱箍，壁厚选2到3毫米的冷轧钢板冲压成型就足够满足强度要求，如果是用来夹持较重的工装附件，壁厚可以适当增加到4到5毫米，同时加宽中间环带的宽度，提升接触摩擦力。安装边界方面，这类抱箍的轴向安装空间只需要比自身环带宽度大5毫米左右就可以完成拆装，径向空间需要预留出螺栓头部和螺母的扳手操作空间，通常在连接耳外侧预留15毫米以上的空间就可以满足普通开口扳手的操作需求，不需要太大的操作空间，很适合机床内部狭窄空间的安装使用。很多新手工程师在设计这类结构的时候，容易把整个抱箍做成等宽的环形，不仅浪费材料，

　　还会导致抱紧力集中在连接耳附近，中间段的抱紧力不足，使用过程中容易出现滑移，还有的会把内圆弧面和被夹持件的尺寸做成零公差，实际加工出来之后因为零件存在形位公差，根本套不进去，反而增加了装配的难度。另外在表面处理上，这类机床用的抱箍通常做发黑处理就可以满足车间的防锈需求，如果是用在有切削液喷淋的位置，可以做镀锌处理，提升耐腐蚀能力，延长使用寿命。在夹紧力计算上，要根据被夹持件的重量、设备运行的最大加速度来计算需要的正压力，再换算成螺栓的锁紧力矩，避免锁紧力不足导致夹持失效，也不要过度锁紧导致抱箍产生塑性变形，失去重复使用的能力。这类结构虽然看起来简单，但是在机床的实际装配和改造中使用率非常高，合理的结构设计能够大幅提升设备装配的效率，减少后期维护的工作量，很多成熟的机床设计里，这类小零件的结构优化往往能体现出设计团队的工程经验积累，毕竟设备的可靠性不光靠核心的主轴、导轨这类大件，这些起辅助固定作用的小零件如果出问题，同样会导致设备停机影响生产。
