CA6140机床用电气接触母线板结构

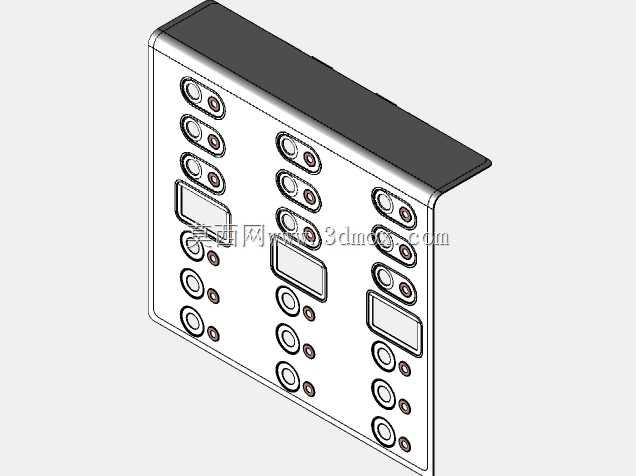

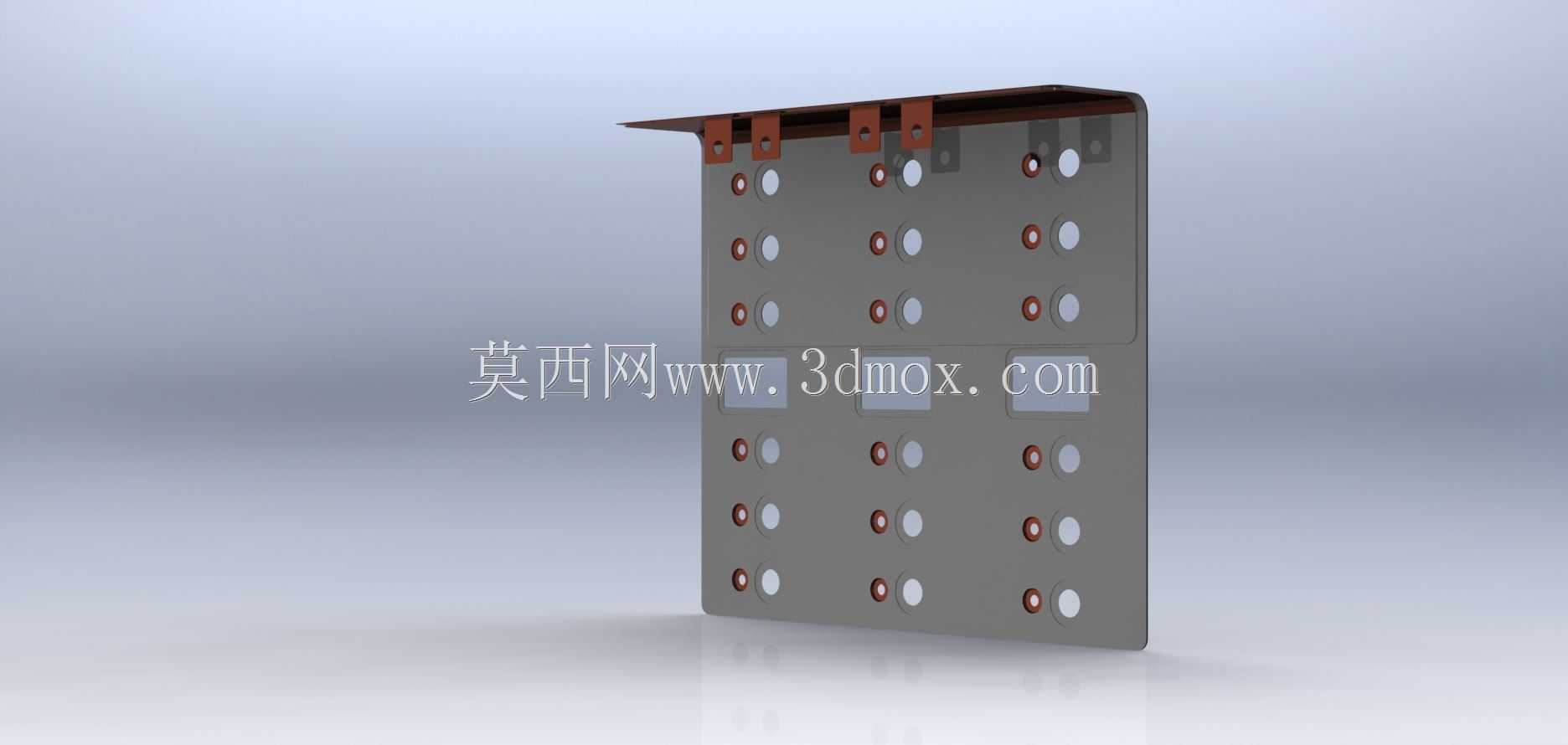

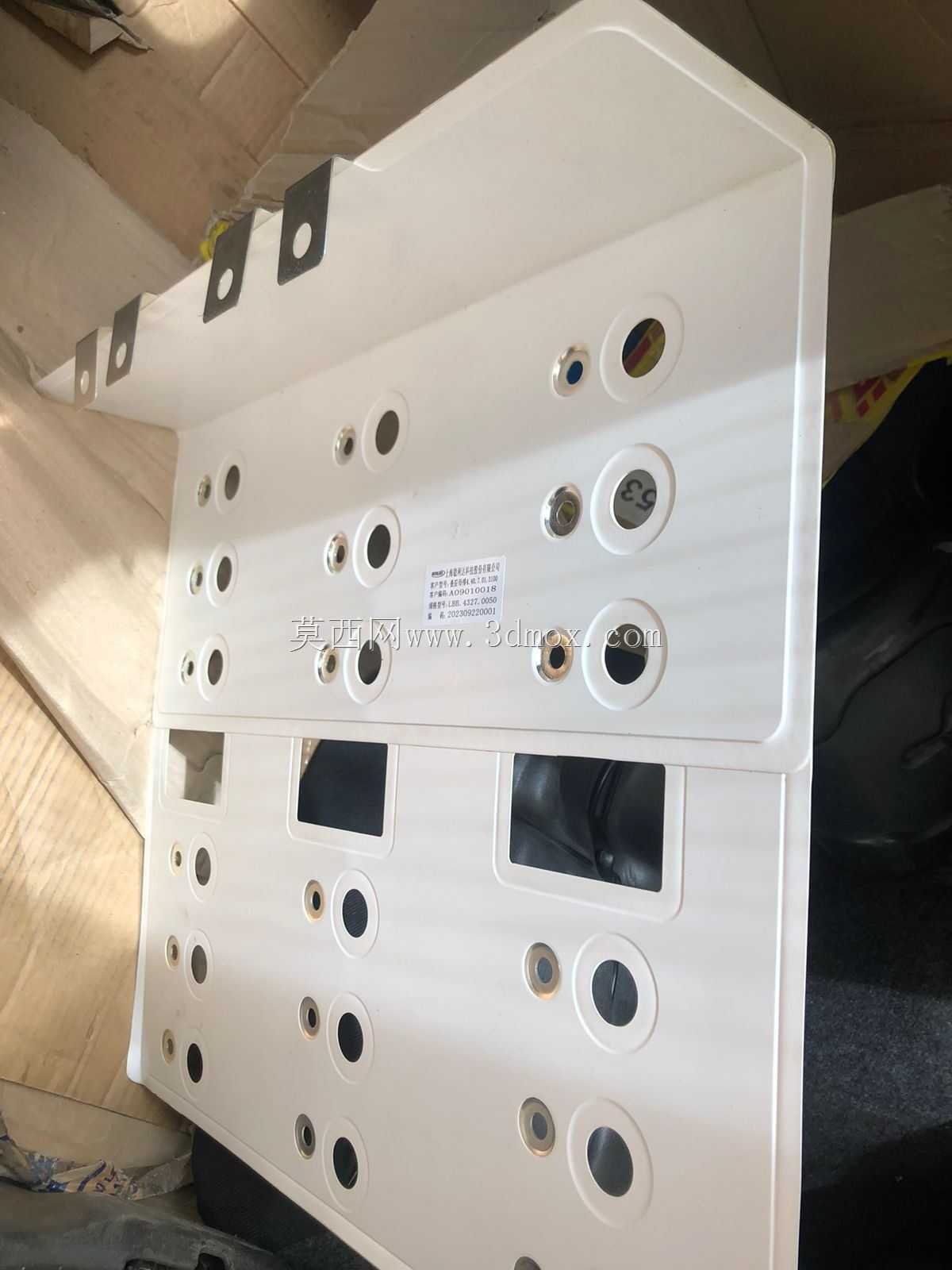

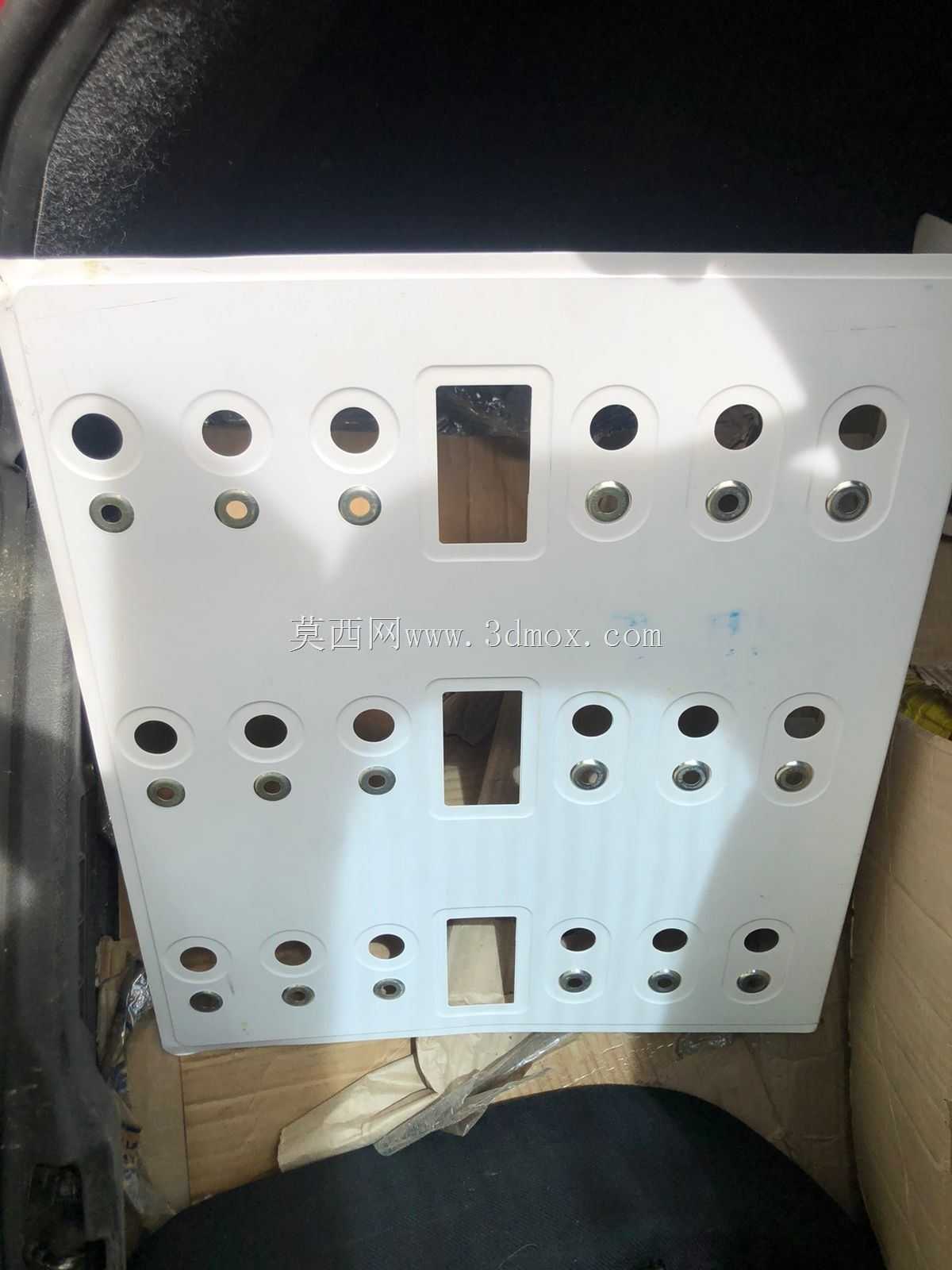

　　这款电气接触母线板是CA6140普通车床电气控制系统内的核心配电连接件，主要承担车床操作回路、主轴驱动回路、进给控制回路的电流汇流与分接功能，安装位置位于车床床头箱侧的电气仓内，紧邻接触器与热继电器安装排，是强电回路中衔接主进线与各分支控制回路的关键导电结构。从结构设计来看，整体采用薄钢板折弯成型的L型安装基体，顶部伸出的折弯翻边冲制有四个长圆形安装孔，可直接通过M4螺栓固定在电气仓的安装梁上，长圆孔的设计预留了3mm的安装调节余量，能够抵消电气仓焊接骨架的装配公差，避免安装时出现孔位错位无法装配的问题。基体板面采用矩阵式排布的多组接线孔位，每列孔位对应一个回路的进出线接线端，孔位周边做了沉台压印处理，

　　一方面可以增加接线端子与板面的接触面积，降低接触电阻避免长期通电发热，另一方面能够引导接线螺栓的对位，提升车间现场装配接线的效率。板面的孔位分为两种直径规格，大直径孔对应主回路的大电流接线端，适配6平方毫米的主回路导线，小直径孔对应控制回路的小电流接线端，适配1.5平方毫米的控制导线，孔位间距严格按照低压电气装配的安全间隙设置，不同电位孔位之间的爬电距离满足AC380V电压等级的绝缘要求，无需额外加装绝缘隔板即可避免相间短路风险。基体表面做了哑光导电氧化处理，既保证了板面的导电性能，又能在车间多油污、多金属粉尘的环境下避免接触面氧化锈蚀，降低长期使用后的接触不良故障概率。顶部折弯边与垂直板面之间采用90度一次折弯成型，

　　折弯处做了R0.5的圆角过渡，避免折弯处应力集中导致的板材开裂，同时折弯边的高度刚好匹配电气仓内走线槽的出线高度，导线从走线槽引出后可直接接至对应孔位，无需额外弯折导线，减少线束的应力损伤。在实际机床运维场景中，这类集成式母线板替代了传统的多根导线分接的接线方式，能够大幅减少电气仓内的导线接头数量，降低线路虚接引发的设备故障，同时规整的板面布局也方便后期检修时快速定位对应回路，排查线路故障的效率可提升40%以上。设计过程中针对CA6140车床的电气仓安装空间做了边界适配，整体板面的宽度、高度尺寸完全匹配原有电气仓的安装空位，可直接替换老旧设备上的原有母线组件，无需对电气仓结构做任何改造，适配性较强。板面底部预留了两个备用接线孔位，可满足后期设备加装辅助功能（如工作灯、冷却泵额外控制回路）时的接线扩展需求，无需额外新增接线端子排，减少改装的工作量。
