CA6140机床用盘形锯片轮结构设计

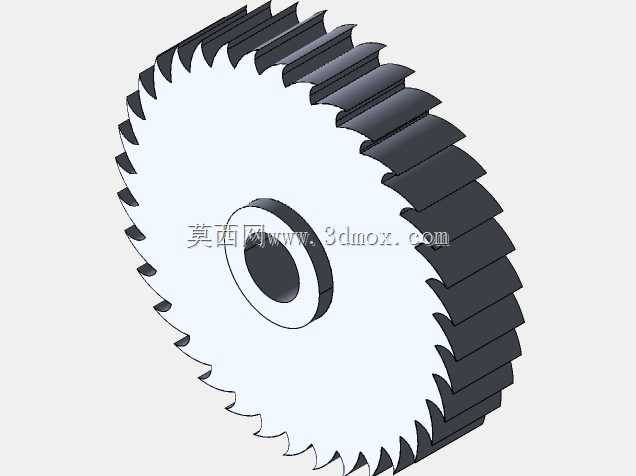

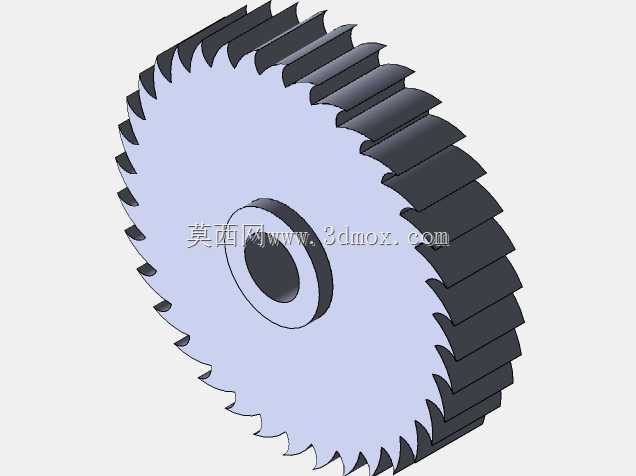

　　这款盘形锯片轮主要适配普通卧式车床的切削辅助工位，在轴类、盘类零件的切槽、切断工序中承担核心切削执行功能，也可用于小型铣床的窄槽加工场景，是金属切削加工环节中常见的易损传动切削部件。从结构设计来看，整体采用薄盘式对称布局，中心设置带台阶的安装孔，可直接与机床主轴或刀架传动轴配合，孔位的同轴度公差控制在IT7级以内，保证高速旋转时的动平衡性能，避免切削过程中出现振纹、打刀等问题。轮体外侧均匀分布锯齿形切削刃，每一个齿的后角、前角都经过参数优化，针对45号钢、铝合金等常见机加工材料适配了合理的切削角度，既保证刃口强度，又能降低切削阻力，减少加工过程中的切削热堆积。轮体的厚度根据加工槽宽的常规需求设计，安装时需配合对应规格的法兰盘压紧，

　　安装边界需保证轮体端面与传动轴轴线的垂直度误差不超过0.02mm，否则会出现切削偏摆，导致加工槽宽超差、刃口崩损。在实际应用中，这类锯片轮的转速需要根据加工材料的硬度调整，切削钢材时线速度控制在30-50m/min区间，切削有色金属时可适当提高转速，进给量则根据切削深度匹配，避免单次进刀量过大导致轮体变形。设计过程中充分考虑了零件的工艺性，轮体主体采用合金工具钢材质，整体淬火后硬度达到HRC58-62，保证刃口的耐磨性，中心安装孔部位可适当做局部回火处理，降低安装压紧时的开裂风险。轮体的辐板部分采用等厚度设计，既保证整体刚性，又控制零件自重，减少旋转时的离心力影响，锯齿的齿根位置做了小圆角过渡，避免应力集中导致齿部断裂，

　　延长零件的使用寿命。在设备选型适配时，需要核对安装孔的直径、轮体外径、轮体厚度三个核心尺寸，确保与机床的装夹空间匹配，安装后需要进行空载试运转，检查轮体的径向跳动和端面跳动，确认无异常偏摆后再进行切削作业，日常使用中需要及时清理齿缝间的切屑，避免切屑卡滞导致刃口损坏。
