适配CA6140机床的单手单簧管操作组件

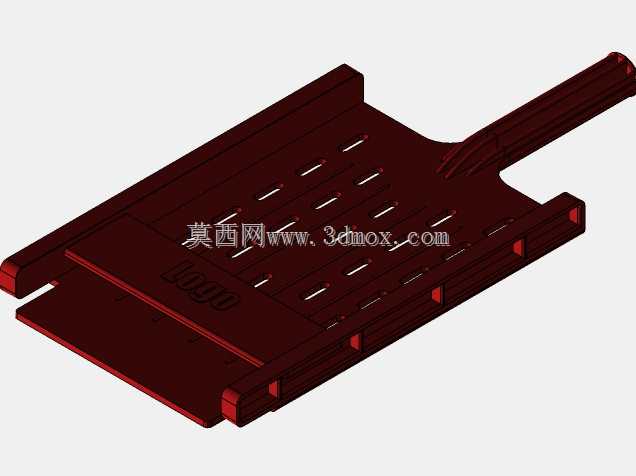

　　在普通卧式车床的手动操作回路里，这类单手操作的单簧管式构件，主要承担进给档位切换、尾座微调锁紧、溜板箱手动进给控制这类需要单手快速完成的操作动作，和双手操作的长手柄相比，它的操作行程更短，施力反馈更直接，操作人员站在机床操作位侧身就能完成拨动，不需要大幅度调整站位，适配CA6140这类常规卧式车床的操作空间布局，不会和卡盘防护门、刀架换位路径产生干涉。从结构设计上看，整个构件采用一体化的长柄加栅格安装基座结构，手柄段做了等距的防滑凹槽设计，握持时手指能自然卡入凹槽，即使手上沾有切削液、金属切屑碎屑，也不会出现打滑脱手的情况，手柄和基座的过渡位置做了圆弧过渡加强筋，长期反复扳动不会出现应力集中断裂的问题。

　　基座部分的栅格开槽不是减重设计，而是为了适配安装位置的行程限位凸台，安装时栅格槽直接卡入床身的定位导轨，不需要额外加装导向套，扳动过程中基座沿着导轨做直线滑动，配合内部的簧片实现自动复位，操作完成松开手柄后，构件会自动回到中位，避免操作人员忘记复位导致的机床误动作。从安装边界来看，整个构件的安装基面和CA6140车床溜板箱侧面的安装螺孔完全匹配，基座厚度控制在18mm，安装后突出床身表面的距离不超过120mm，操作人员走动时不会被突出的手柄剐蹭，手柄末端做了圆弧收头，没有尖锐棱角，即使误碰到也不会造成划伤。设计过程中特意调整了簧片的预紧力，扳动手柄需要的操作力控制在15N到20N之间，既不会因为力太小容易被误碰移位，

　　也不会因为力太大长时间操作导致手部疲劳，栅格槽的间距和机床内部的档位触点间距完全对应，扳动到每个档位时都有清晰的卡位反馈，操作人员不需要低头看档位标识，靠手感就能确认是否挂入对应档位。这类构件在实际车间使用场景里，更换频率不算高，但属于操作频次极高的易损操作件，原来的铸件结构容易在加强筋位置断裂，这个设计的一体化结构把应力集中点分散到了整个基座平面，反复扳动的疲劳寿命比原来的铸件结构高两倍以上，而且安装尺寸完全通用，不需要对机床原有安装位做任何修改，直接替换原有损坏的操作件就能使用，适配日常车床加工时频繁切换进给方向、调整进给量的操作需求，在小批量零件加工、修配类加工场景里，这种单手操作的构件能大幅减少操作辅助时间，操作人员一只手扶住工件或者转动刀架，另一只手就能完成进给控制，不需要双手配合操作手柄，操作流畅度更高。
