CA6140车床用弯角式传感器防护构件

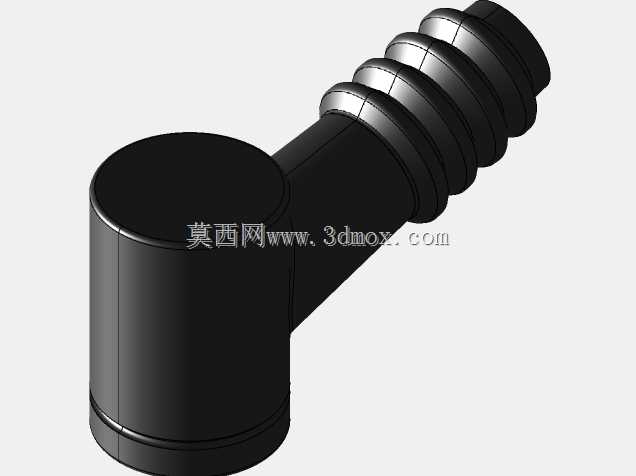

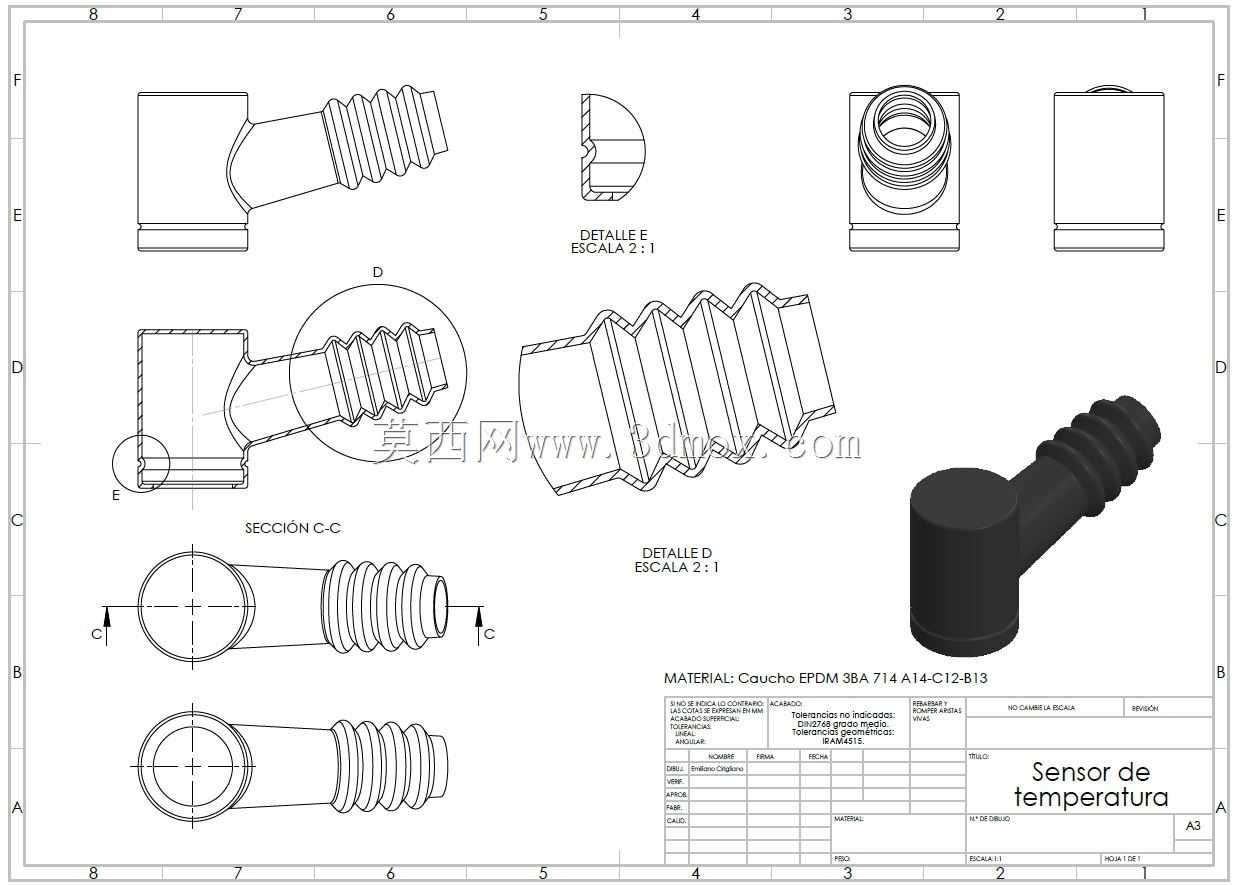

　　该防护构件主要适配CA6140型普通车床的传感检测单元安装场景，车床加工过程中切削液飞溅、金属切屑崩溅、润滑油渗漏是常态，外露的传感元件若缺乏有效防护，极易出现探头磨损、接线端进液短路、受外力磕碰偏移等问题，直接导致位置检测、转速反馈等信号失准，影响车床进给精度与加工稳定性，这款防护件正是针对这类工况痛点设计。从结构来看，整体采用L型弯角布局，一端为圆柱型封闭腔体，用于容纳传感器主体与接线端子，腔体边缘做了加厚处理，可抵御切屑的直接冲击，同时内壁预留了传感器的安装定位台阶，装配时传感器探头可从腔体预设的端面开孔伸出，既保证检测面与被测部件的距离符合检测要求，又能将传感器主体完全包裹在防护空间内；另一端为带多道环形凹槽的插接段，

　　凹槽结构一方面用于安装密封胶圈，提升与车床安装基座连接后的密封性能，阻挡切削液与粉尘沿装配缝隙侵入，另一方面多道环槽可提升插接后的轴向抗拔脱能力，避免车床运行振动导致防护件松脱移位。设计阶段充分考虑了车床原有安装位的边界限制，整体外形尺寸完全匹配CA6140车床溜板箱附近的传感器安装空位，无需对原有床身结构做额外打孔或改造，插接段外径与原有安装孔位公差配合符合机械装配通用要求，封闭腔体的内部空间可兼容常用的电感式、电容式接近传感器尺寸，弯角的角度经过反复校核，既避让了车床周边的进给丝杠、光杠等运动部件，不会出现运动干涉，又能让传感器的检测方向精准对准被测的运动部件位置。材质选用上适配机加工车间的复杂环境，

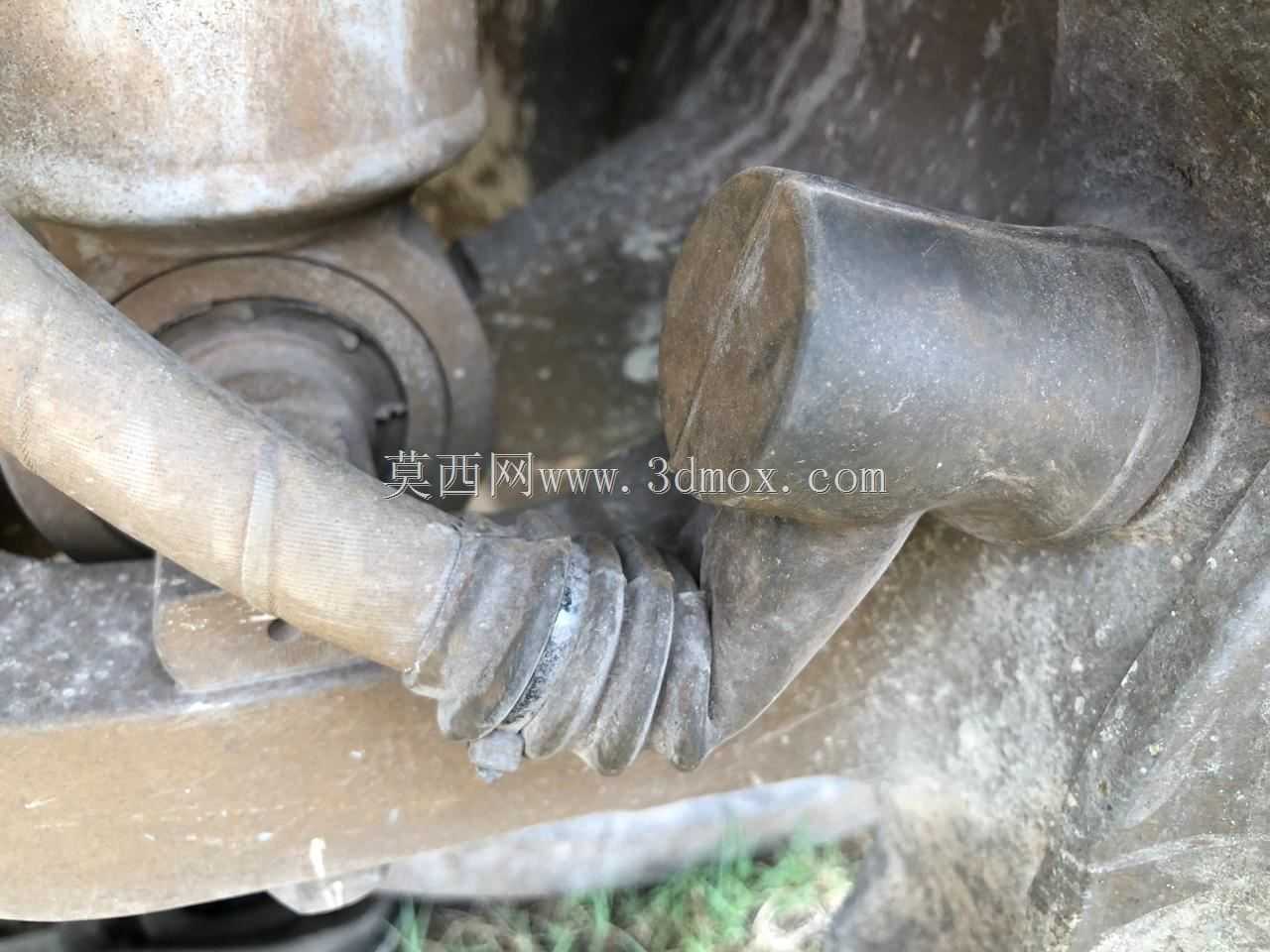

　　整体结构强度可承受常规的切屑冲击与日常维护时的轻微磕碰，表面做了哑光发黑处理，不易附着切削液与油污，日常清理维护更便捷。在实际装配使用中，该防护件可将传感器的故障发生率大幅降低，减少因传感器损坏导致的车床停机维护时间，同时统一的结构尺寸也方便备件更换，无需重新调整传感器的检测位置，降低现场维护人员的调试工作量。
