精灵球造型趣味文创摆件结构设计

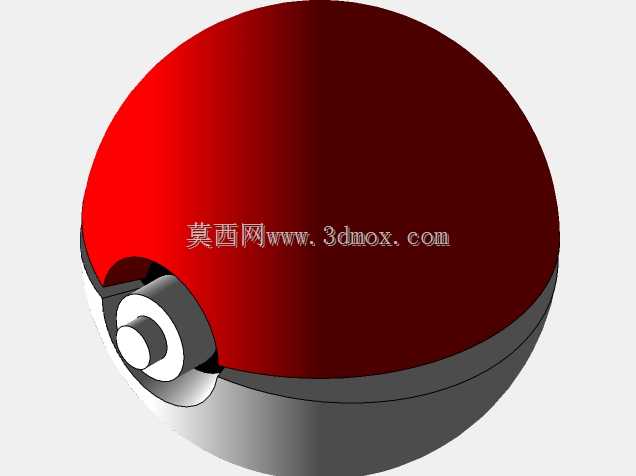

　　这款球形趣味造型构件的设计，最初是从文创周边手办的结构落地需求出发，在做结构拆分时优先考虑了日常把玩、桌面摆放的实际使用场景，没有做多余的冗余结构，整体以经典的上下半球分模逻辑为核心，中部的环形分界带做了0.3mm的错位止口设计，既保证上下半球拼合时的定位精度，也能避免日常拿取时出现错位滑脱的问题。正面的按键区域做了独立的嵌装结构，按键外圈的环形凸台与半球主体的安装槽采用H7/h6的小间隙配合，装配后不会出现松垮晃动的情况，按键本身的凸起高度控制在3.2mm，刚好符合手指按压的触感反馈区间，不会因为凸起过高容易磕碰折断，也不会因为凹陷过深影响整体造型的还原度。

　　从外形尺寸来看，整体球体直径控制在80mm，这个尺寸刚好适配常规桌面摆件的摆放边界，放在工位显示器旁、手办展示柜层板上都不会占用过多空间，底部做了1.5mm的微小平面切边，不需要额外配置底座就能直接平稳放置在水平台面上，避免了额外配件带来的成本增加。设计过程中没有采用复杂的内部支撑结构，上下半球的壁厚统一设置为2mm，既保证了结构强度，日常拿取按压不会出现形变凹陷，也不会因为壁厚过大导致打印或者注塑生产时出现缩痕问题。

　　在结构细节处理上，半球表面的曲面过渡全部采用G2连续曲率，没有尖锐的棱角，日常把玩接触时不会有划手的问题，中部环形分界带的边缘做了R0.5mm的圆角处理，拼合后的缝隙控制在0.1mm以内，视觉上不会有明显的断差。按键区域的黑白分色边界做了0.2mm的凸棱分界，不管是后期做分色喷涂还是直接采用双色注塑工艺，都能保证色界清晰，不会出现溢漆混色的问题。

　　这类造型构件除了作为文创手办摆件使用，也可以拓展作为小型收纳盒使用，上下半球拆分后内部可以放置回形针、耳钉这类小型零散物件，内部空腔的容积大概在180ml左右，足够容纳日常桌面的小型零碎物品，拓展了实际使用的场景。在建模过程中所有的配合面都做了拔模斜度处理，拔模角度设置为1.5度，不管是采用3D打印快速打样，还是开模做批量注塑生产，都能顺利脱模，不需要额外做后期的结构修整。整体结构没有采用螺丝、卡扣这类额外的连接件，上下半球依靠止口的摩擦力就能实现稳定拼合，拆分时只需要沿着分界带轻轻施力就能打开，日常使用操作十分便捷，也不会因为连接件老化出现结构失效的问题。
