CA6140车床扇形运动执行机构结构设计

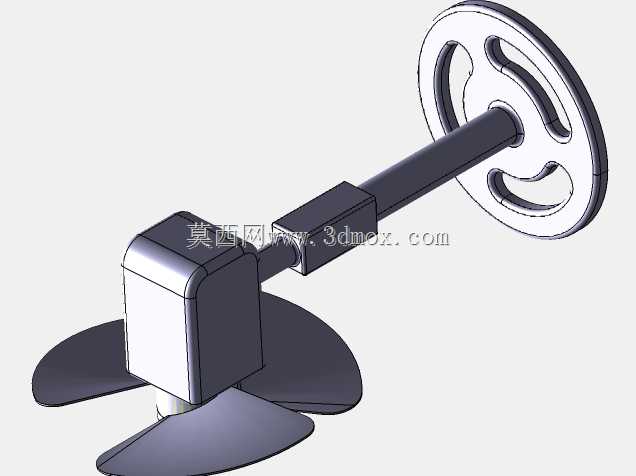

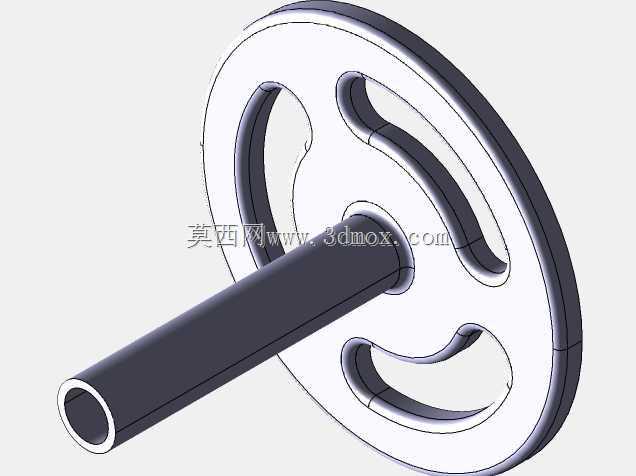

　　这套扇形运动执行机构是为CA6140普通车床配套设计的专用运动转换部件，主要应用在车床溜板箱的辅助进给工位，承担将主轴回转运动转化为周期性扇形摆动的功能，适配车床加工特殊型面工件时的间歇进给需求，比如加工端面弧形槽、扇形分度面这类需要定角度往复摆动的工序场景。从结构布局来看，整套机构沿轴向分为三个功能段，末端是带曲线槽的扇形手轮盘，盘面上开设的三段异形通槽是运动轨迹的核心约束结构，槽道的曲率半径经过反复校核，能保证摆动过程中传动件的线速度保持在合理区间，避免出现进给卡顿或者冲击载荷。中间段是方形截面的传动连接轴，轴身做了等径过渡处理，和两端部件的配合面采用H7/k6的过渡配合公差，既保证同轴度要求，又能传递足够的扭转力矩，

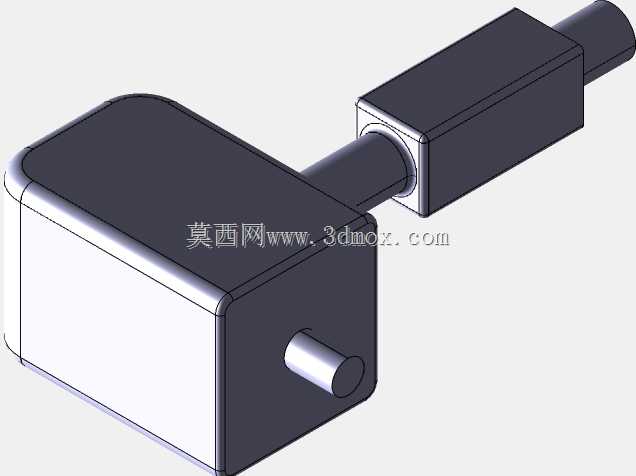

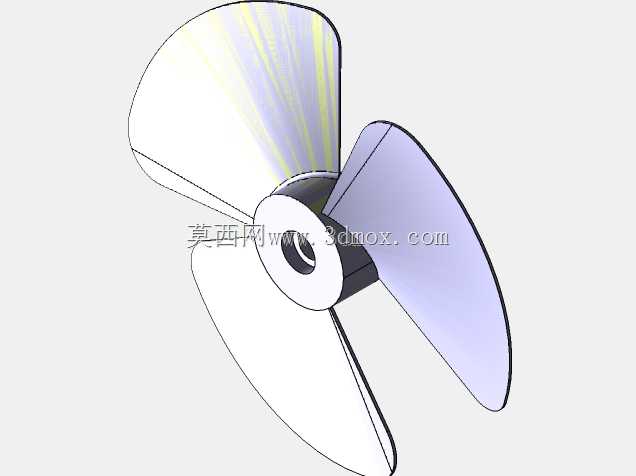

　　轴上的方形定位块是行程限位结构，和床身导轨旁的限位挡块配合，能把扇形摆动的角度范围锁定在0到120度之间，防止超程损坏传动副。前端的执行端采用三叶片式的扇面支撑结构，叶片的曲面弧度和摆动轨迹完全匹配，底部和溜板箱的滑移齿轮组连接，当手轮盘转动时，曲线槽内的拨销带动连接轴做轴向的往复移动，同时配合前端的扇面导向结构，把直线移动转化为设定角度的扇形摆动，直接驱动进给齿轮完成间歇送进动作。设计过程中重点考虑了安装边界的适配性，整套机构的轴向总长度控制在320mm以内，最大回转半径不超过90mm，能直接嵌入CA6140车床溜板箱的原有安装空腔，不需要对床身结构做额外改造，安装时只需要对准连接轴的同轴基准面，锁紧两端的固定压盖即可完成装配。

　　结构选材上，手轮盘和连接轴采用45号钢调质处理，表面硬度达到HB220-250，能承受长期往复运动的磨损，前端扇面支撑采用铸铝材质，在保证结构刚度的前提下降低运动部件的整体惯量，减少换向时的冲击。实际工况验证中，这套机构在车床主轴转速60-300r/min的区间内都能稳定运行，摆动角度的重复定位精度控制在0.2度以内，完全满足普通车床加工扇形型面的工艺要求，同时结构拆解方便，日常维护时只需要定期给曲线槽和配合轴面加注锂基脂，就能保证长期运行的可靠性，不会出现卡滞或者磨损超差的问题。
