CA6140车床用异形凸轮锁紧结构件

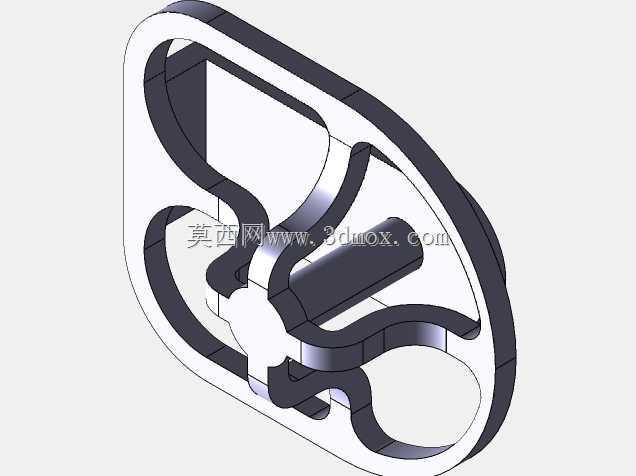

　　该结构件为CA6140卧式车床配套的凸轮式锁紧功能部件，主要应用在车床溜板箱操作机构的档位锁紧工位，实际作业中承担操作手柄到位后的位置锁定功能，避免车床进给过程中因切削振动导致档位自行脱开，保障进给传动链的啮合稳定性。从结构设计来看，零件采用盘式异形轮廓构型，整体为等厚度薄板类加工件，轮廓曲线由多段变半径圆弧平滑衔接构成，对应不同锁紧行程的升程与回程需求，轮廓曲面的粗糙度要求控制在Ra1.6以内，减少锁紧动作过程中的滑动摩擦阻力。零件中部设置的异形贯通槽为操作手柄的联动销配合位，槽型轮廓与凸轮外轮廓的相位角度经过严格匹配，当手柄扳动到对应进给档位时，外轮廓的锁止圆弧段会压紧溜板箱内的定位顶杆，实现档位的刚性锁定，

　　扳回手柄时轮廓的回程段释放顶杆，即可切换进给档位。设计阶段针对该零件的受力特性做了针对性优化，轮廓的受力锁止段做了局部加厚过渡，避免长期频繁锁紧动作导致的轮廓磨损变形，零件上设置的两处圆形通孔为安装定位孔，与溜板箱安装座上的定位销采用H7/h6间隙配合，保障零件转动时的同轴度，安装边界需预留足够的转动避让空间，外轮廓最大回转半径需与周边的拨叉、连杆部件保持至少2mm的安全间隙，防止转动过程中出现运动干涉。零件的材质选用45号钢，整体调质处理硬度达到HB220-250，轮廓锁止面做高频淬火处理，硬度提升至HRC45-50，提升接触部位的耐磨性能，延长零件的实际使用寿命。在实际装配调试时，需要验证凸轮轮廓每个行程节点的锁紧力，确保各档位锁定后顶杆的压紧力均匀，不会出现档位锁止过松导致的窜动，或是锁止过紧导致的手柄扳动卡滞问题，同时要在轮廓配合面涂抹适量锂基润滑脂，降低日常使用中的磨损速率。
