三爪式轴承拉拔拆卸工具结构设计

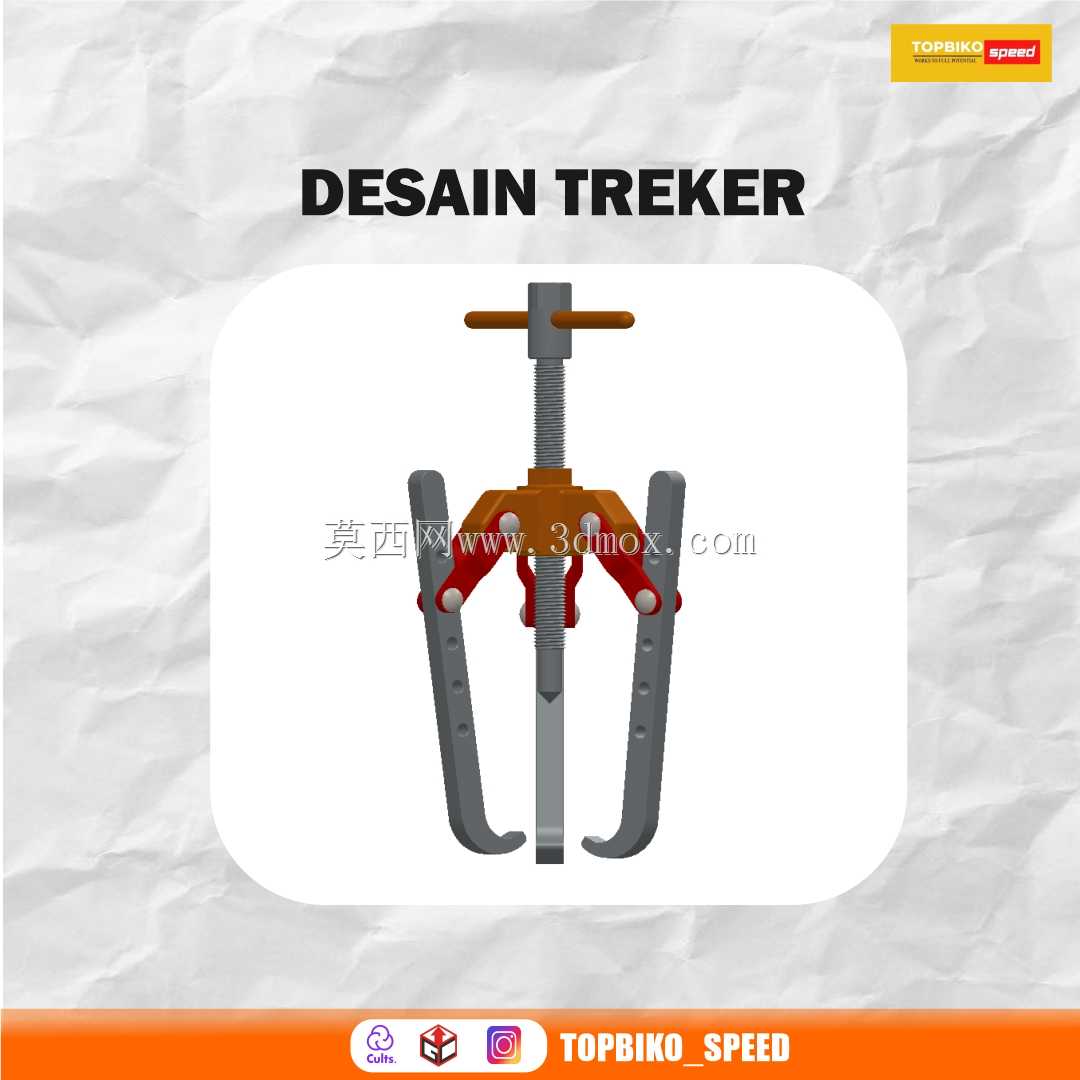

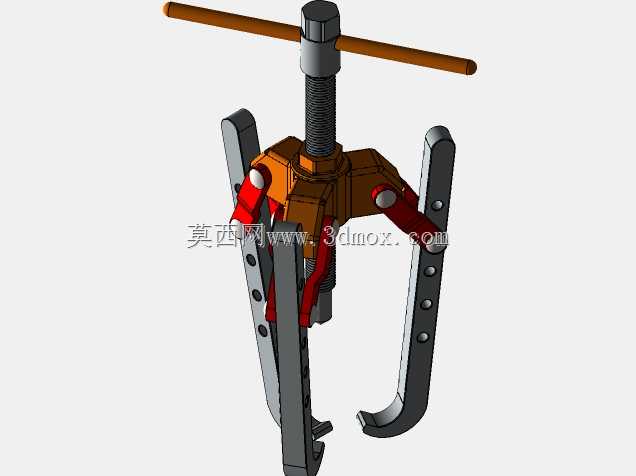

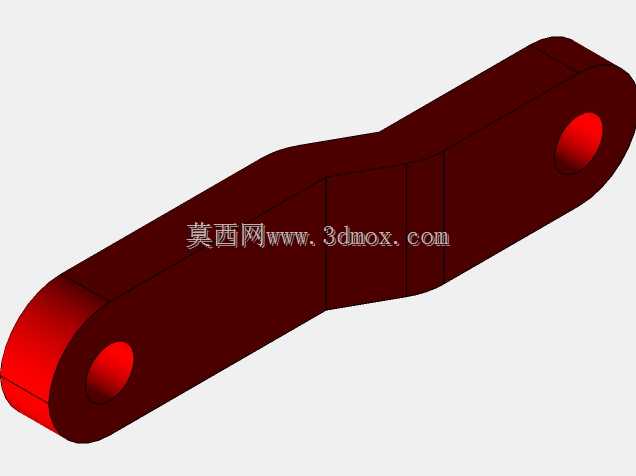

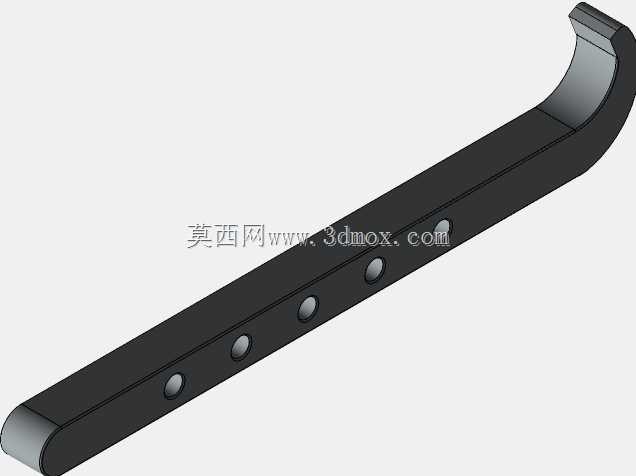

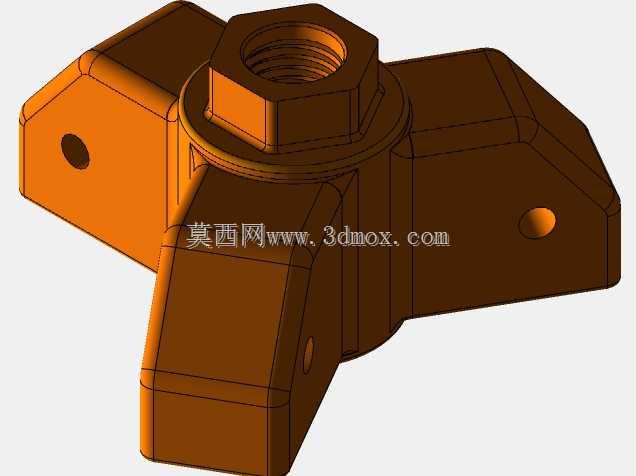

　　这款三爪拉拔结构主要面向机械设备维保场景下的过盈配合轴承拆卸作业，在机床、电机、泵类等通用设备的日常检修环节中，过盈装配的轴承往往难以通过常规敲击方式拆除，敲击作业不仅容易损伤轴承配合面、造成轴端变形，还可能因受力不均导致轴承碎裂引发安全隐患，这类拉拔工具正是为解决该类拆装痛点设计。从结构功能来看，整体采用中心顶杆配合三爪联动的布局，顶部的T型旋转手柄为施力端，通过梯形螺纹传动将旋转扭矩转化为轴向顶推力，中心顶杆端部做圆弧倒角处理，顶持轴端时可自动对中，避免顶偏造成的轴端压痕；三个拉爪沿中心杆周向均匀分布，爪钩内侧做阶梯式卡槽设计，可适配不同直径尺寸的轴承外圈端面，拉爪与中部的滑动支架通过铰接销轴连接，当中心顶杆旋进顶持轴端时，

　　滑动支架沿中心杆轴向移动，带动三个拉爪同步向内收拢，牢牢勾住轴承外圈的受力端面，持续旋进顶杆时即可将轴承沿轴向平稳拉出，全程受力沿轴线均匀分布，不会对轴体、轴承座造成额外损伤。设计过程中优先考虑了作业的通用性与操作便捷性，拉爪采用长行程开槽设计，可根据轴承的安装深度调整勾持位置，适配不同安装深度的轴承拆卸需求；中部的铰接结构预留了足够的摆动余量，拉爪张开角度可在一定范围内无级调整，既能适配小直径的深沟球轴承拆卸，也能满足大尺寸圆柱滚子轴承的拉拔需求，无需额外更换爪体。从安装边界与尺寸适配来看，中心顶杆的有效行程覆盖常规工业设备中多数轴承的装配过盈长度，拉爪的最大张开直径可覆盖常见中小型设备的轴承尺寸范围，整体结构紧凑，

　　在狭小的设备安装空间内也能完成操作，不需要额外预留过大的作业空间；所有受力部件均采用对称布局，作业时三个拉爪的受力偏差控制在极小范围内，避免拉拔过程中轴承偏斜卡滞。实际维保作业中，使用该工具无需对设备周边部件进行大范围拆解，只需将三个拉爪对准轴承外圈端面卡牢，保持顶杆与轴体同轴后匀速旋转手柄即可完成拆卸，相比传统的撬棍、敲击作业方式，能大幅降低拆装过程中零部件的损坏概率，同时缩短检修作业时长，降低维保人员的劳动强度，是机械维修工位必备的拆装作业器具。
