Arduino MEGA2560原型扩展板V3结构设计

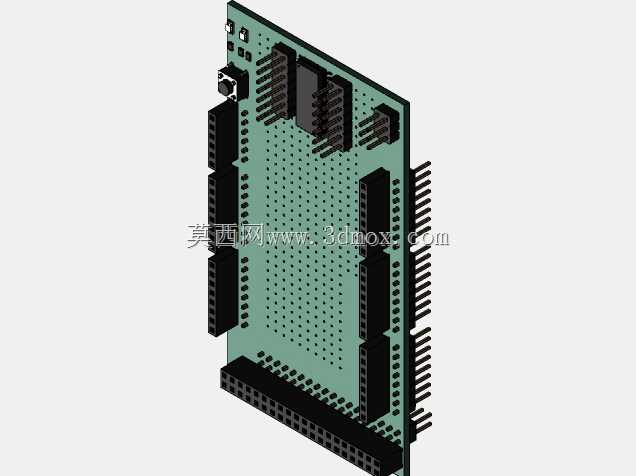

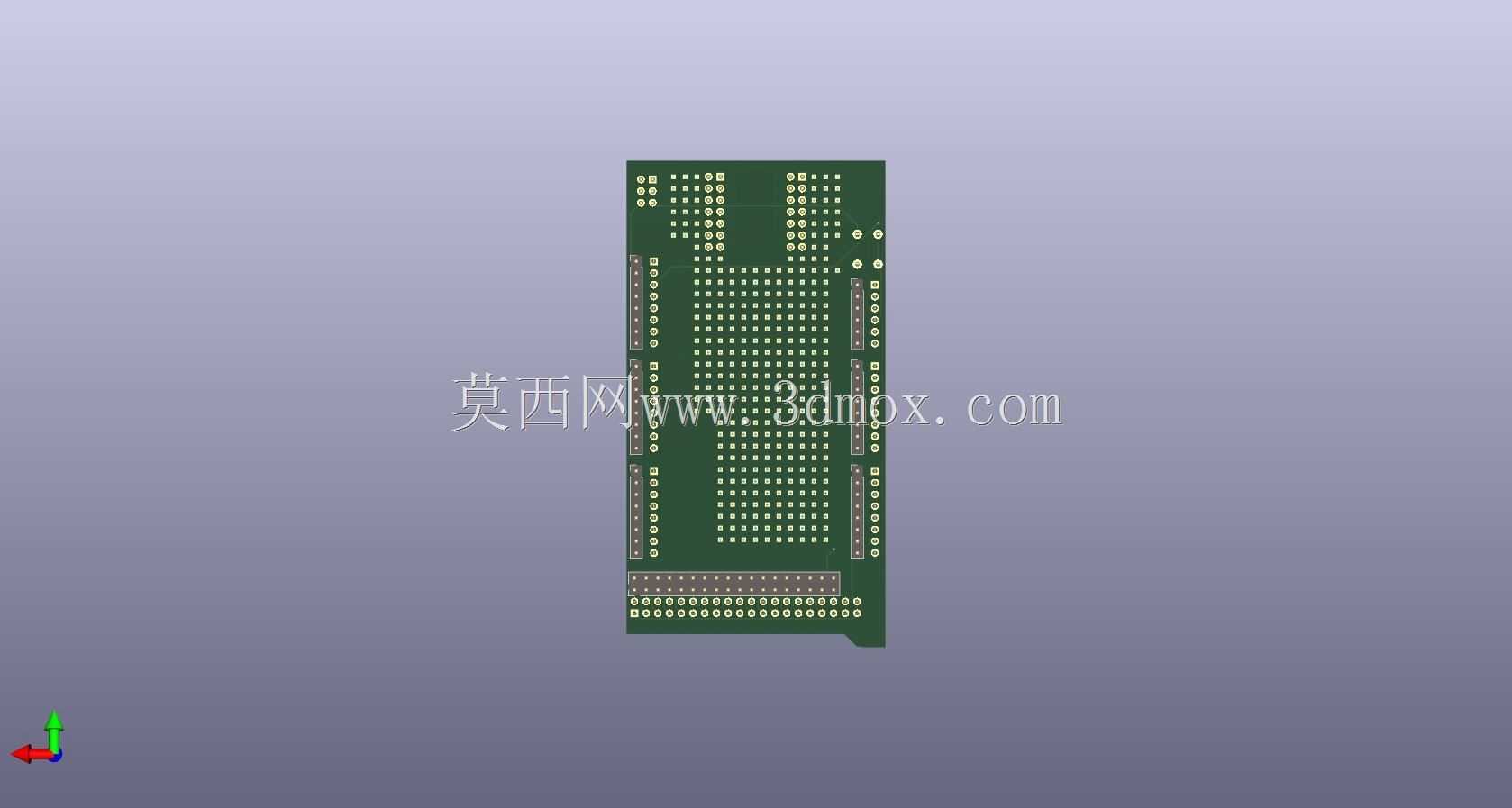

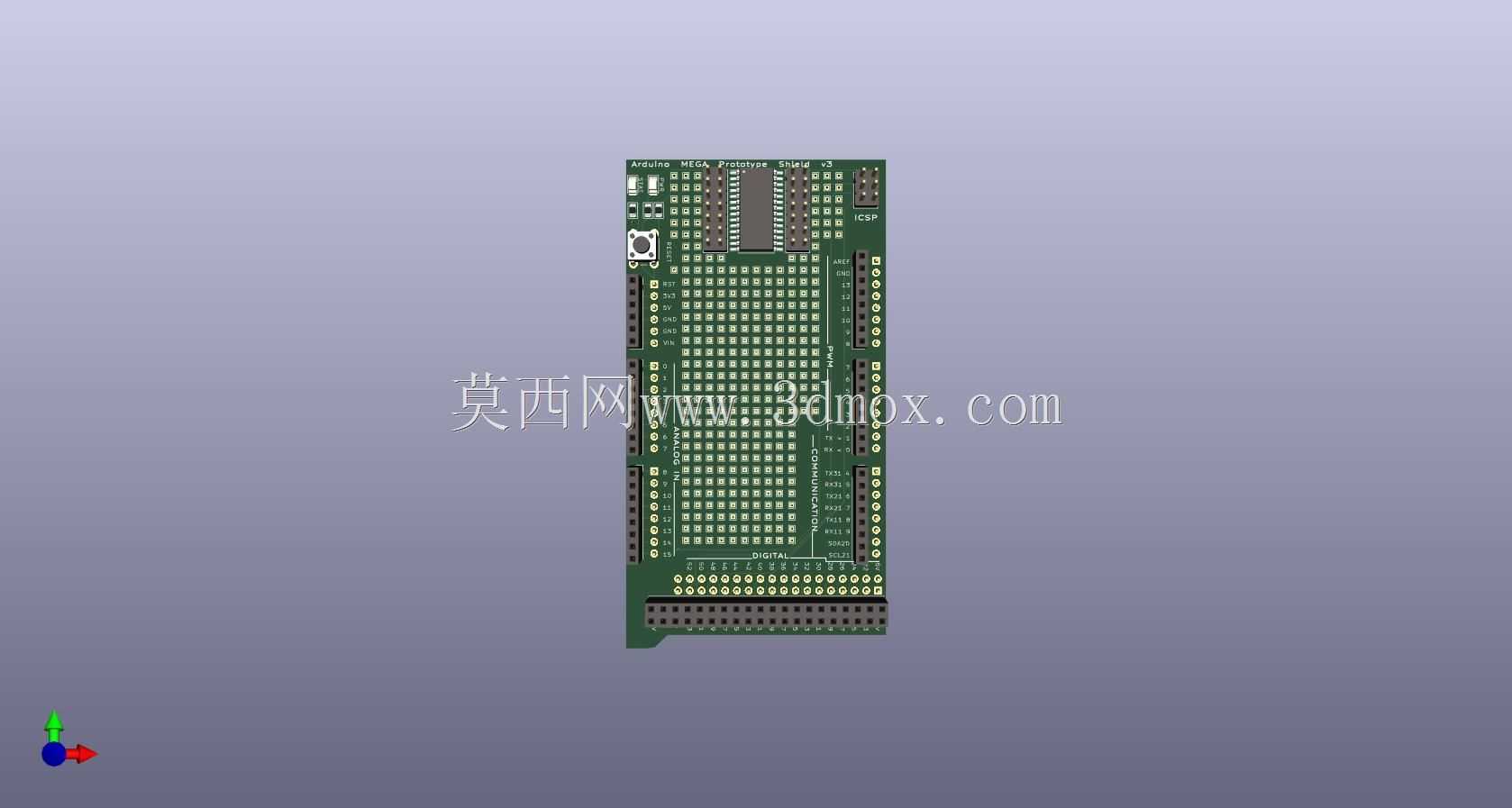

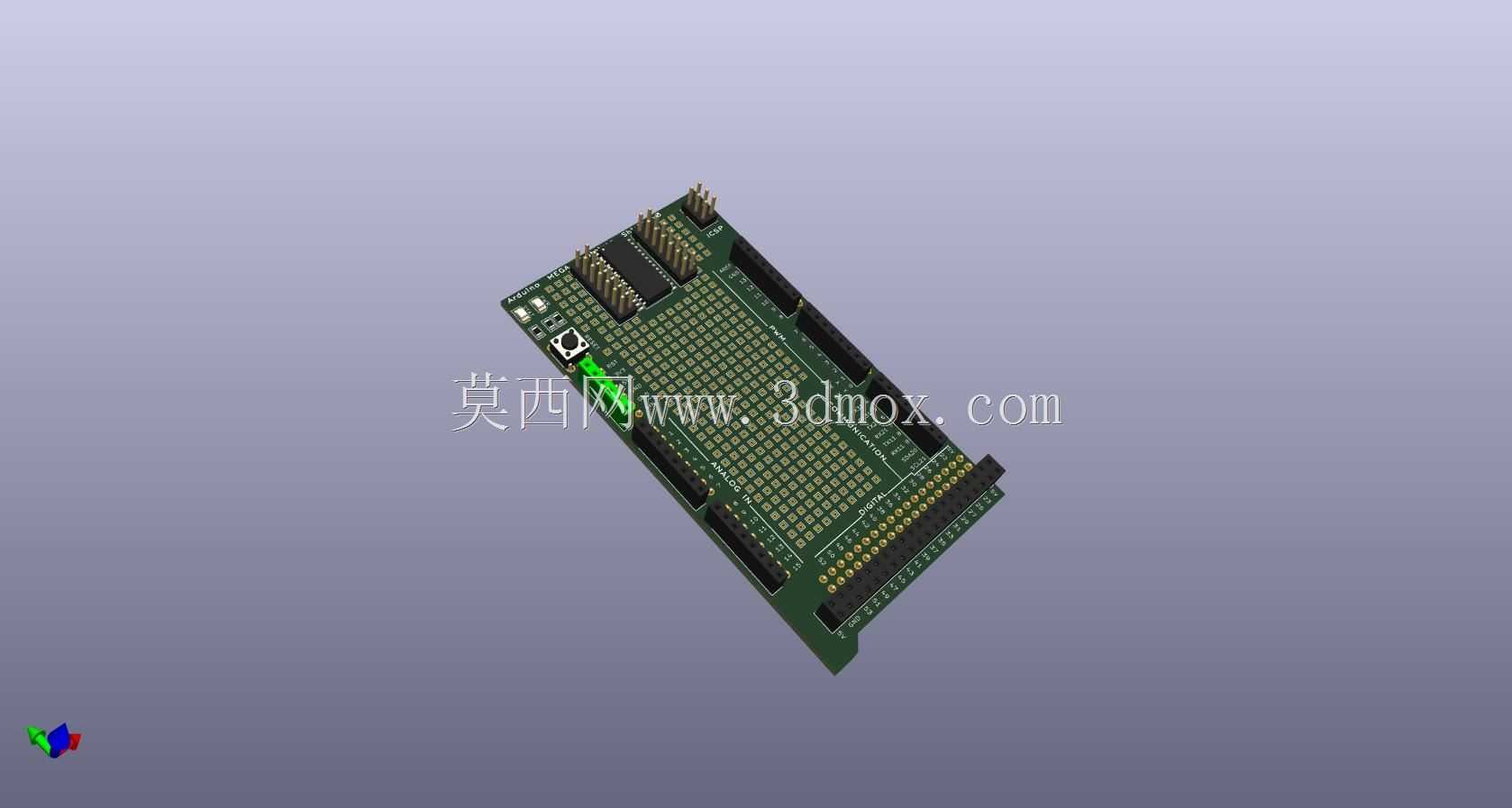

　　这款适配Arduino MEGA2560的原型扩展板，主要面向嵌入式开发、电路原型验证、小型智能设备试制场景，是电子工程师、创客群体在项目前期做电路搭试、功能验证的常用载体。在实际项目应用中，很多开发者在做工业小型传感节点、教学实验装置、定制化控制模块开发时，不需要直接绘制定制PCB，借助这类原型扩展板就能快速完成元器件搭焊、线路连接，验证电路逻辑与功能可行性，大幅缩短前期方案验证的周期，避免直接开板带来的成本浪费与迭代周期拉长问题。

　　从功能设计来看，板载的大面积万用焊盘区域预留了标准2.54mm间距孔位，可兼容直插电阻、电容、排针、常用传感模块、小型驱动芯片的焊接需求，焊盘区域做了统一的网络连通标识，相邻孔位的间距经过反复校核，既保证焊接操作的空间余量，不会出现相邻焊点连锡的问题，也能最大化利用板面空间，满足中小规模原型电路的搭试需求。板体四周预留的排针接口完全匹配MEGA2560开发板的引脚定义，安装时可直接插接到主控板上方，不需要额外飞线连接主控引脚，所有IO口、电源引脚、通讯引脚都直接引出到扩展板对应位置，方便外接模块快速取电与信号连接。

　　设计过程中重点考虑了安装边界的适配性，板体整体轮廓尺寸完全贴合MEGA2560开发板的外形，安装后不会超出主控板的边缘，不会和开发板上的USB接口、电源接口、复位按键产生结构干涉，板体厚度选用常规1.6mm标准PCB厚度，排针座的高度经过匹配，插接后整体堆叠高度控制在合理范围，既不会因为过高导致整体结构重心不稳，也不会因为过低挤压主控板上的贴片元件。板上预留的固定孔位和主控板的安装孔位完全同轴，需要做外壳封装时，可以直接通过铜柱将扩展板与主控板锁紧固定，避免使用过程中因为震动、拉扯导致排针接触不良。

　　在细节设计上，板体边缘做了圆角处理，避免尖锐边角划伤操作人员，电源区域的走线做了加宽处理，能承载更大的供电电流，满足外接多个模块时的供电需求，复位按键的位置做了避让，安装扩展板后依然可以方便操作主控板的复位按钮。这类原型扩展板在教学场景中也有很高的实用性，电子类专业的课程实验、创新竞赛项目中，学生可以快速在板上搭建电路，完成从方案构思到实物验证的全过程，不需要花费大量时间在PCB绘制与打样等待上，能把更多精力放在功能逻辑调试与方案优化上。对于做小型定制化控制设备的工程师来说，在方案验证阶段使用这类扩展板，可以快速验证传感器采集、驱动输出、通讯交互等全流程功能，确认方案可行后再绘制正式的定制PCB，能有效降低项目开发的试错成本，提升开发效率。
