ArduinoMega2560原型扩展板结构设计

　　这块原型扩展板面向Arduino Mega 2560开发平台，核心作用是在主控板上方搭建一块可自由焊接、可快速验证电路的原型承载面。实际项目里，工程师拿到Mega 2560后，常需要把传感器接线、信号调理电阻、小型继电器驱动、外接端子、临时跳线等电路集中布置，若直接在面包板上飞线，设备搬动、调试振动或长期上电时容易出现接触不良；将原型盾叠装到主控板上后，所有验证电路可以固定在同一块PCB上，接线距离缩短，信号回路更清晰，也便于把试验阶段的电路逐步固化为可交付的控制模块。

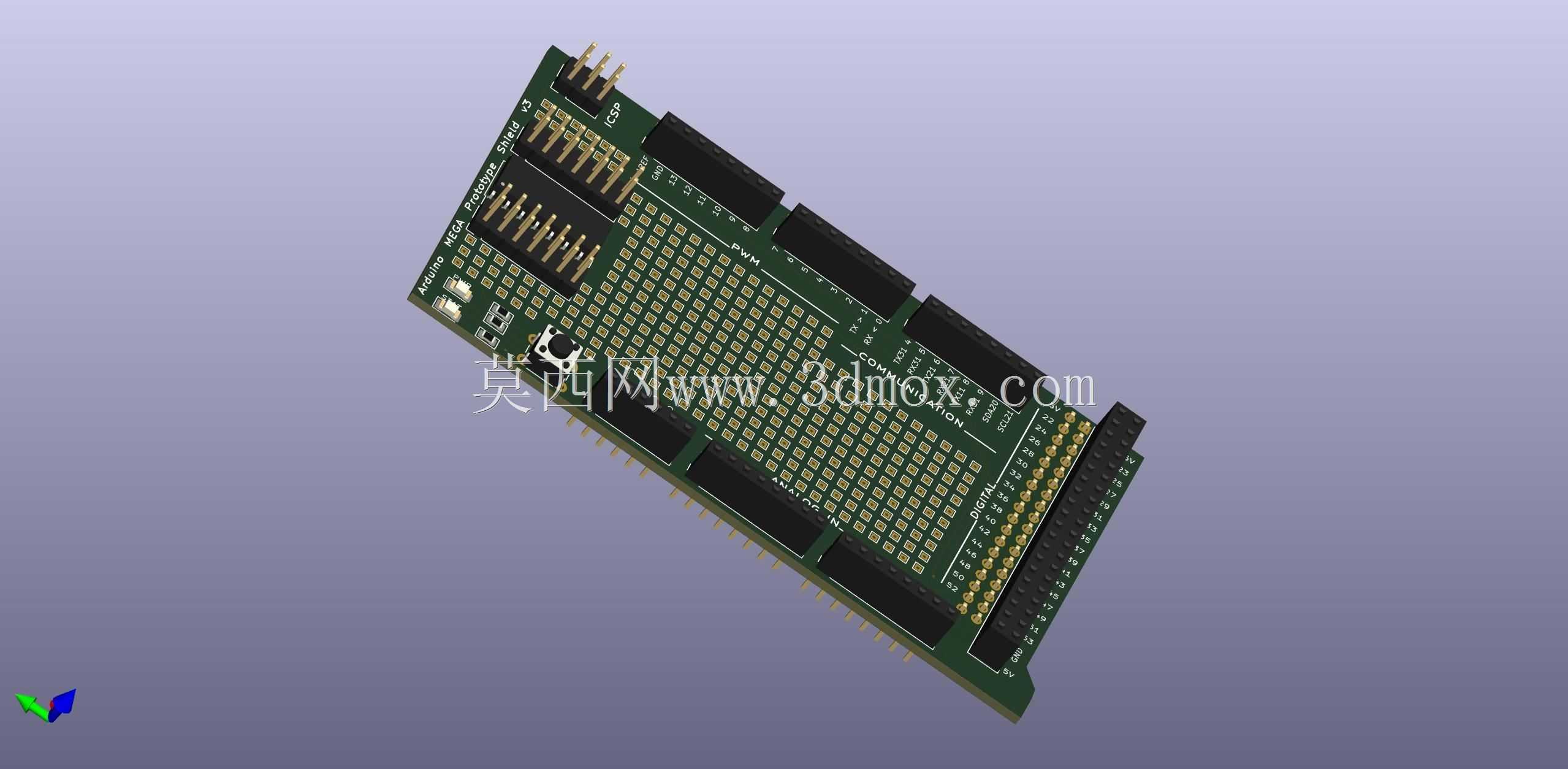

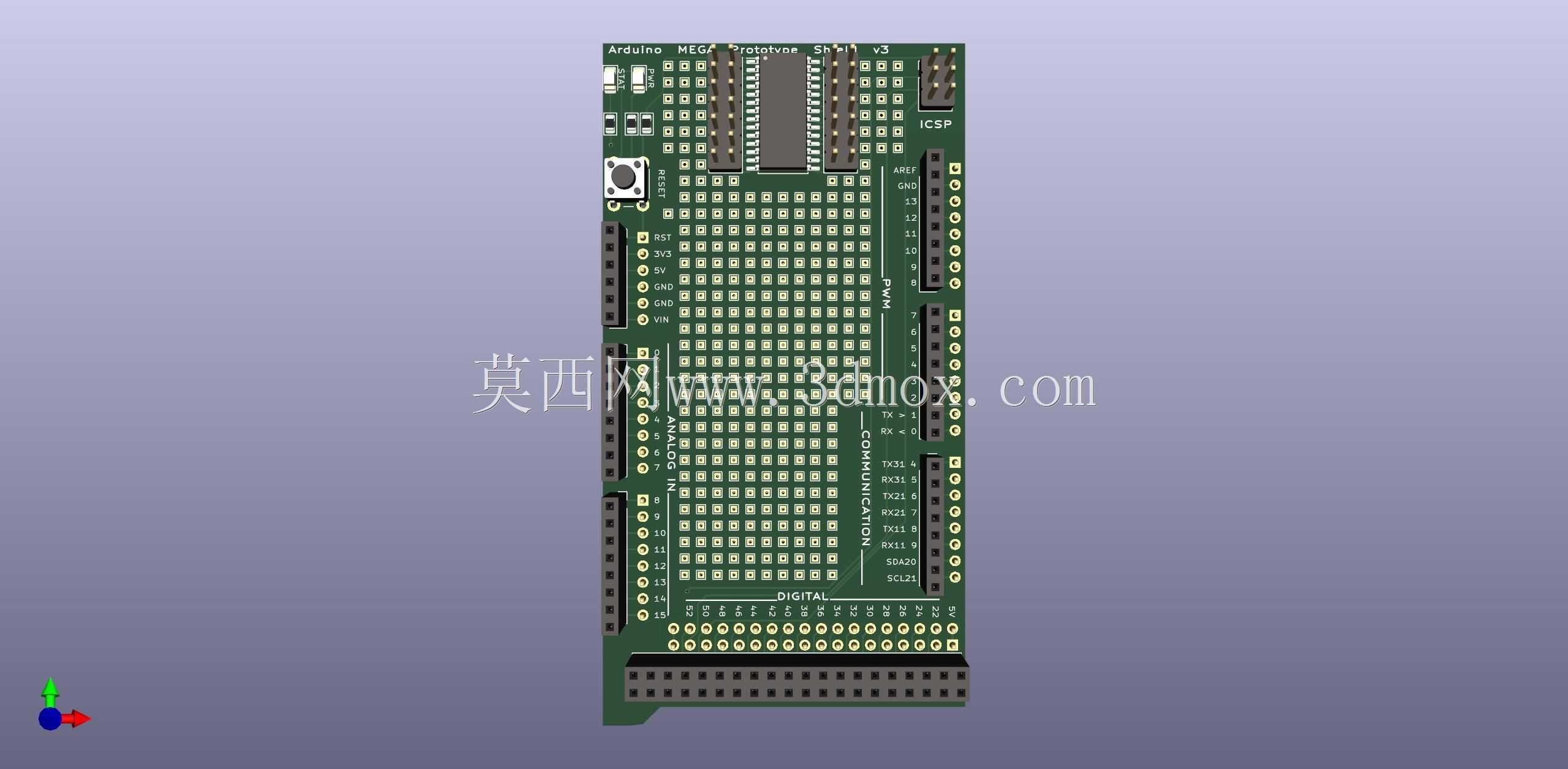

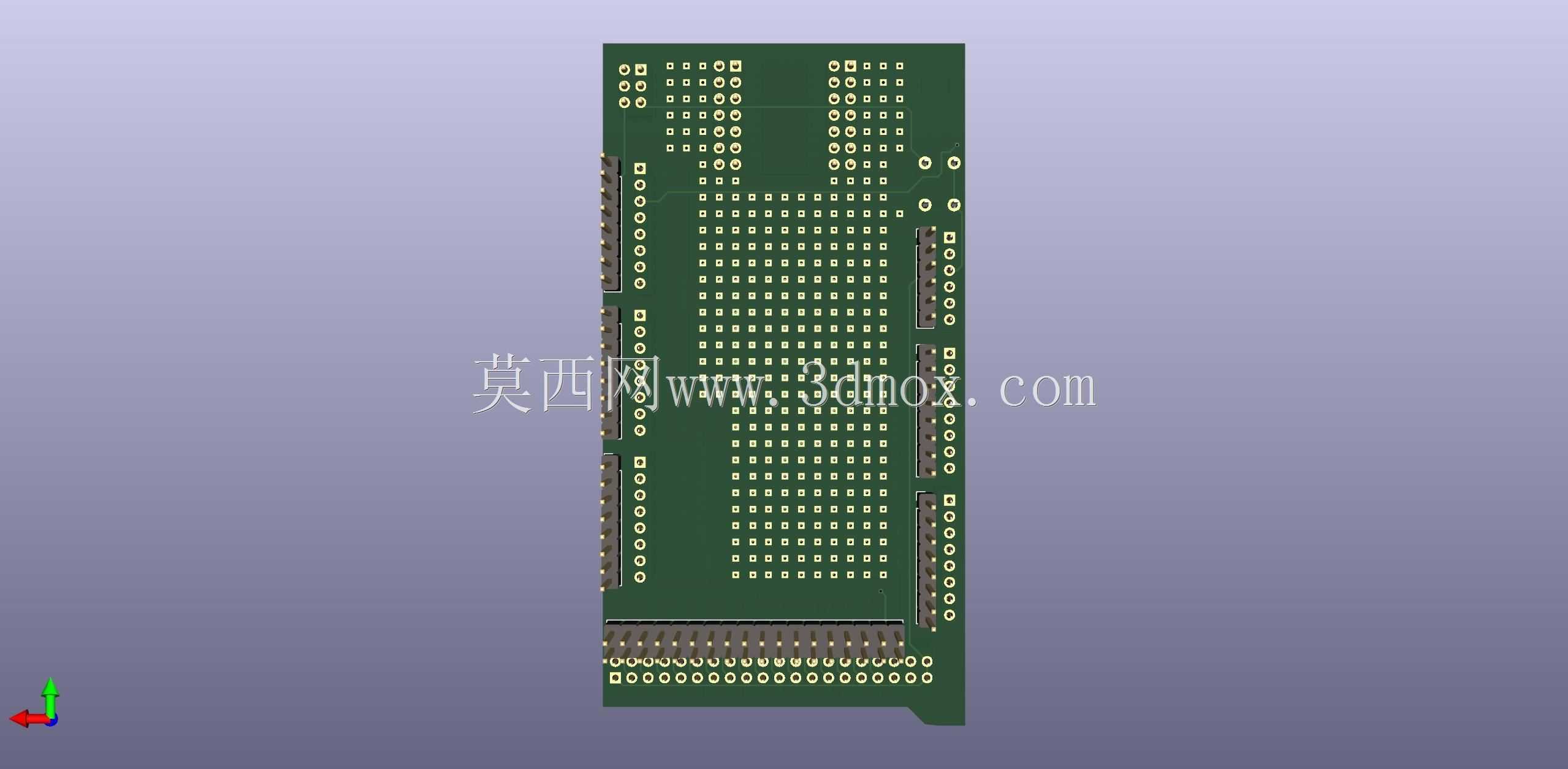

　　从结构布局看，板体采用与Mega 2560对应的长矩形轮廓，两侧预留插针通过区域，能够沿主控板排针方向垂直叠放。板边的长排焊盘与主控板I/O引脚形成映射关系，数字口、模拟口、电源和地信号可以就近接入原型区域，减少跨板长线。中间大面积连续焊盘阵列是典型的通用穿孔原型区，焊盘按规则网格排列，既能插入直插电阻、电容、二极管、三极管、LED、按键、排针等元件，也能根据需要剪断、跨接或补焊导线，适合从单颗元件试验到小规模功能电路搭建。

　　设计思路上，它并不把某一种功能电路固定死，而是提供机械承载、电气连接和自由布线三类基础条件。板上保留的多组排针与长槽位置，使扩展板安装后仍可识别Mega 2560两侧接口边界；对于需要继续叠加其他模块的场景，堆叠高度、插针露出长度和板间间隙都需要在三维结构中校核，避免USB口、电源插座、串口接口或电容元件被上层板遮挡。原型区边缘布置的成排焊孔，可把常用电源、地线和信号线引到焊接区域，降低初学者和硬件工程师在验证阶段的布线难度。

　　在设备开发场景中，这类板件常用于自动化控制台、实验台架、教学实训装置、小型机器人控制板、传感器采集节点以及产线临时测试工装。比如在设备改造前期，可以把限位开关、光电传感器、温度采样电路、蜂鸣器提示电路和驱动隔离电路先焊在原型盾上，配合Mega 2560完成逻辑验证；确认信号时序和接口定义后，再把成熟线路转入定制PCB。这样做的价值在于，机械结构、电气接口和控制程序可以并行推进，不必等待最终电路板定型。

　　外形与安装边界方面，扩展板的平面轮廓基本跟随Mega 2560主控板，四角和边缘需要避开主控板上较高的元件；叠装后总高度由排针长度、板厚、焊接元件高度共同决定。若在封闭控制盒内使用，必须检查顶部最高元件与盒盖之间的安全距离，尤其是电解电容、接线端子、拨码开关和直立电阻等突出件。板上焊接大功率元件时，还应在布局阶段预留散热空间，不能把发热器件紧贴信号线密集区或外壳内壁。

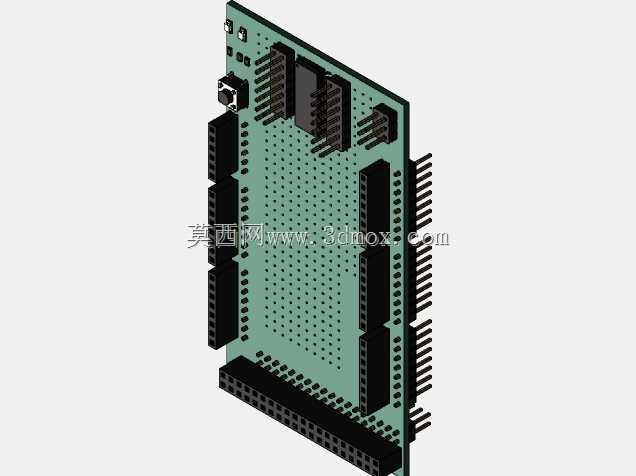

　　三维建模时，PCB基板、焊盘阵列、排针、插孔、丝印标识和板边缺口都应按实际装配关系表达，尤其要保证两侧插针位置与Mega 2560主控板接口一致。对于结构工程师来说，模型不仅用于外观展示，更重要的是检查堆叠干涉、箱体安装、线束走向和维护拆卸空间；对于硬件开发者来说，清晰的板载网格和接口映射能够帮助规划元件位置，让原型电路从临时跳线走向稳定可复现的硬件方案。
