12V40A直流开关电源结构设计方案

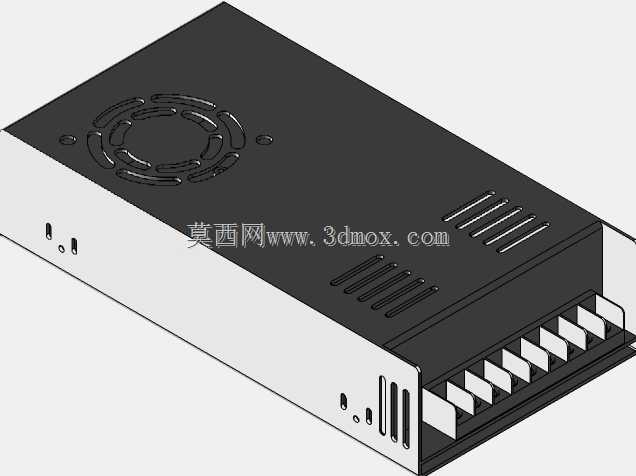

　　这款12V40A直流供电单元的结构设计，首先围绕工业场景下的持续稳定供电需求展开，在自动化生产线控制柜、小型数控设备辅件供电、LED工业照明集中供电、车载改装设备供电等场景中，这类额定输出功率480W的直流电源是核心供电部件，需要兼顾散热效率、安装适配性、电磁屏蔽性能与接线操作便利性。从结构布局来看，壳体采用折边钣金拼接设计，上盖预留轴流风机安装位，对应内部功率器件的发热集中区域，风机周边的环形通风孔采用冲压成型，既保证进风面积，又能避免大尺寸异物落入壳体内部触碰带电部件；壳体侧面开设多组长条形通风槽，配合风机形成定向风道，让空气从侧方进风后掠过整流桥、开关管、变压器等发热元件，从风机位置排出，在满负载持续运行工况下，

　　能将内部核心器件的温升控制在元器件允许的工作范围内。接线端采用栅栏式接线端子排布在壳体单侧，输入输出端子分区设置，高压输入区与低压输出区之间预留足够的电气间隙，端子旁预留标识粘贴位，避免现场接线时出现接反、接错的问题；壳体两侧预留固定安装孔，支持壁挂式安装与导轨式安装两种方式，安装孔位的间距符合常规工业电源的安装尺寸规范，能够直接替换同功率等级的老旧电源，无需重新在控制柜面板上打孔。设计过程中针对壳体的电磁屏蔽性能做了结构优化，钣金壳体的拼接边采用重叠折边设计，减少拼接缝隙的电磁泄漏，上盖与底座的连接位置预留导电泡棉安装槽，装配后能够形成连续的导电屏蔽层，降低电源自身开关工作产生的电磁干扰对外围敏感工控设备的影响。

　　壳体的边角做了钝化折边处理，避免装配与现场安装时划伤操作人员，壳体表面采用喷塑处理，具备基础的防氧化、防轻微腐蚀能力，适配车间多尘、轻度潮湿的工作环境。内部器件的安装柱与壳体一体冲压成型，减少额外连接件的使用，既提升装配效率，也能保证内部PCB板的安装平整度，避免长期震动工况下PCB出现变形导致焊点开裂。输出端的接线位预留了足够的接线空间，能够适配6平方毫米的多股铜芯线接入，满足40A额定电流下的载流要求，接线端子采用防松螺丝设计，避免设备运行震动导致接线松动、接触电阻过大引发的发热问题。
