Fedders分体式空调红外遥控发射器结构

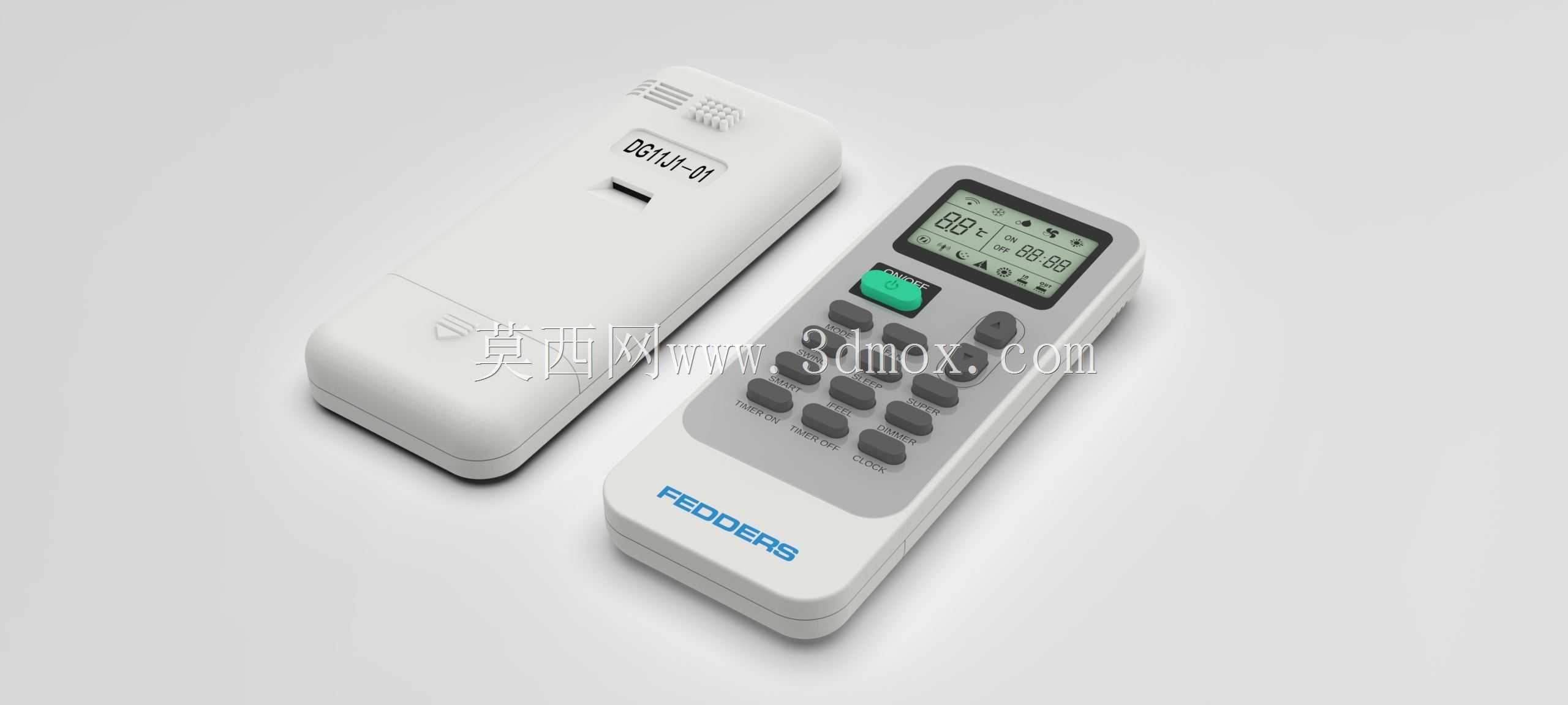

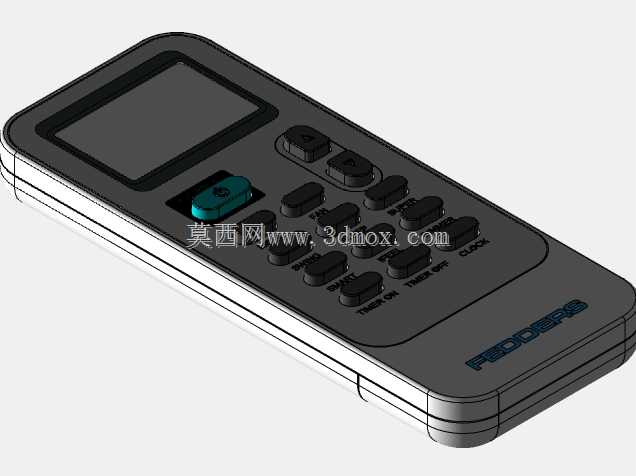

　　这款红外遥控发射器是配套分体式壁挂空调使用的手持控制终端，核心作用是在室内有效范围内完成空调运行参数的非接触式调节，覆盖家用卧室、客厅、小型办公隔间、临街商铺等日常使用场景，用户无需走到空调内机面板处操作，在3-8米的常规遥控距离内即可完成所有功能设置，适配日常坐姿、卧姿下的操作习惯，避免起身操作的不便。从结构设计逻辑来看，整体采用上下壳扣合的装配方式，壳体边缘做了R3-R5的圆角过渡，既避免注塑成型时的尖角应力集中，也提升手持握持的贴合感，不会出现硌手的问题；整体外形尺寸控制在130mm48mm22mm的区间内，单手握持时拇指可自然覆盖所有按键区域，符合成年人手型的人机工程尺寸边界，放置在桌面、床头柜时也不会占用过多空间，

　　侧边做了1.5°的微弧收腰设计，握持时手指能自然贴合壳体侧面，降低长时间持握的滑脱概率。功能布局上，正面上方设置段码液晶显示屏区域，屏幕周边做了0.8mm的下沉台阶，用来贴合透明视窗镜片，避免镜片边缘凸起积灰、被剐蹭；屏幕下方的按键区域采用软胶材质按键，单个按键直径10mm，按键间距保留3mm的安全间隙，避免按压时误触相邻功能键，按键排布按照使用频率做分区，最上方设置模式切换、温度加减的高频操作键，下方排布风速调节、定时、风向控制等低频功能键，符合日常操作的动作逻辑，绿色的功能确认键做了色彩区分，用户盲操作时可通过色彩和触感快速定位核心按键。壳体顶部设置红外发射头的开孔位置，开孔处做了内凹的导光柱安装位，

　　保证红外信号的发射角度覆盖水平±60°、垂直±30°的范围，满足用户在房间内不同位置、不同持握角度下的信号传输需求，不会因为持握角度偏移出现信号失灵的问题。背部电池仓采用滑盖式设计，仓盖与壳体之间预留0.2mm的装配间隙，滑盖开合的卡扣行程控制在5mm，既保证开合顺畅，也不会出现仓盖松动脱落的问题，电池仓可容纳两节7号干电池，仓内设置正负极标识和防反装凸台，避免用户装反电池烧坏内部电路板。内部结构上，PCB板通过三个定位柱固定在下壳，按键与PCB板之间设置导电胶层，保证按键触发的反馈手感清晰，按压力度控制在1.5-2N之间，按压行程1.2mm，每次按压都有明确的触感反馈，不会出现虚按、连击的问题。壳体表面采用细晒纹处理，既提升外观质感，也能减少日常使用中指纹、汗渍的残留，长期使用也不会出现明显的光泽磨损，品牌标识采用丝印工艺印刷在壳体下部，标识位置避开手持时的手指接触区域，避免长期摩擦导致标识脱落。
