三星EP-TA800快充充电器结构设计

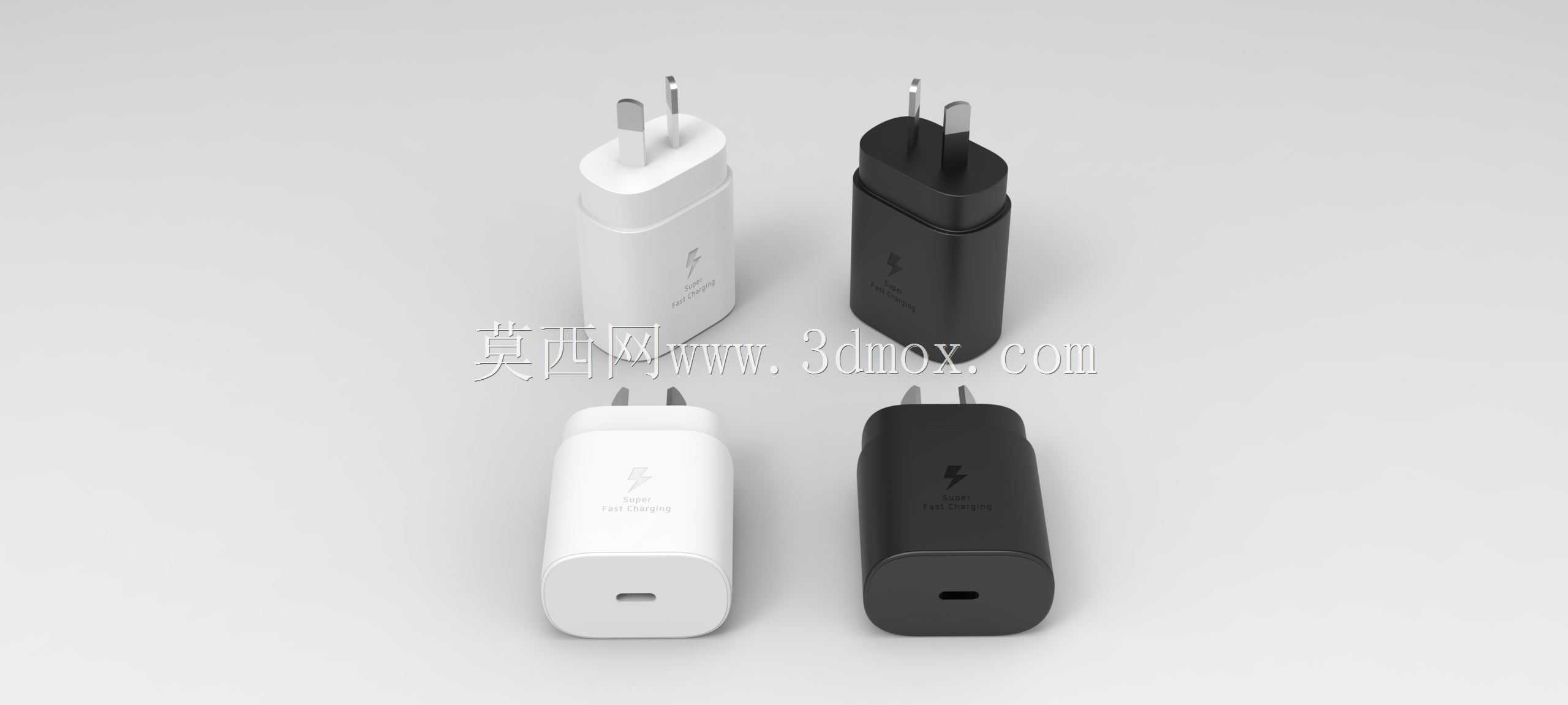

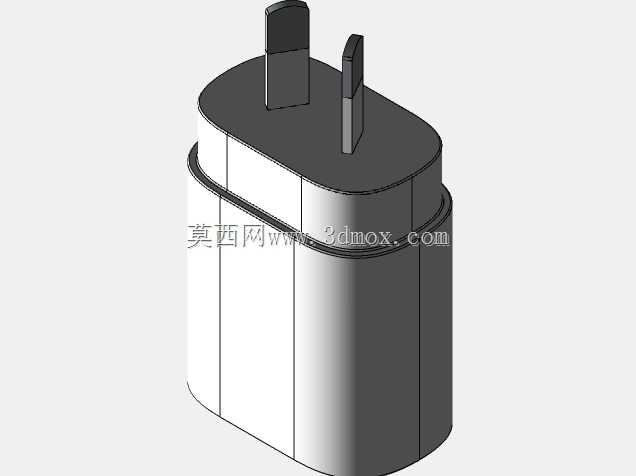

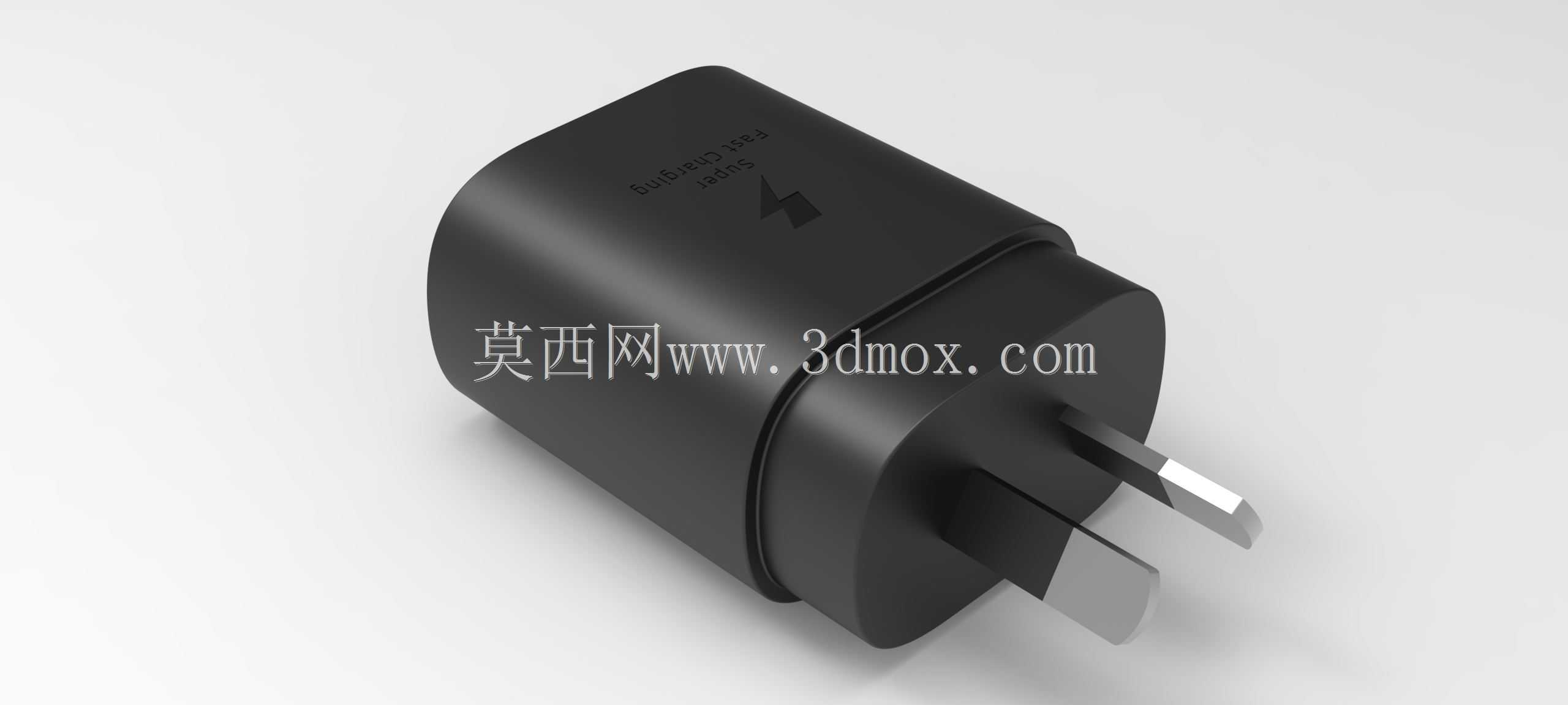

　　日常消费电子配件的结构设计中，墙插式快充充电器的落地需要兼顾多维度的工程约束，这款25W功率段的PD快充头建模，完整还原了量产机型的结构逻辑与装配细节。从实际使用场景出发，这类充电器直接适配国标两插墙插面板，插脚采用固定直出式设计，没有额外折叠结构，整体壳体轮廓做了大圆角过渡，握持插拔时不会硌手，插脚与壳体的衔接位置做了0.3mm的凸台限位，插入墙插后能保证壳体与墙面保持1.2mm左右的间隙，避免墙面不平整导致的插合不到位、接触不良问题。

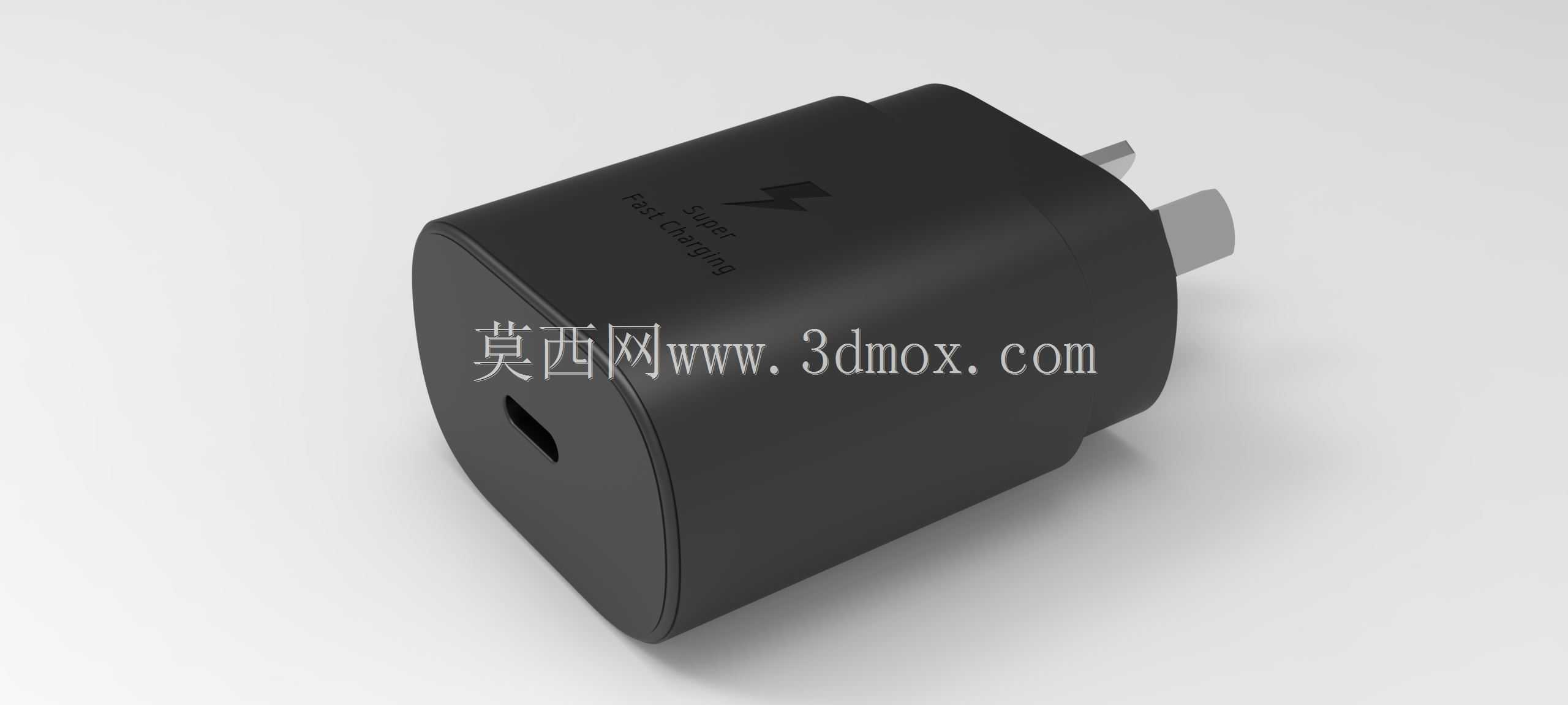

　　功能层面，这款充电器单C口输出支持PD3.0与三星自有快充协议，输出端的Type-C接口居中布置在壳体端面，接口周围做了0.5mm的下沉台阶，插拔数据线时能引导插头精准对位，减少接口金属弹片的侧向受力，长期使用下能降低接口松脱的概率。壳体内部的空间划分完全遵循量产排布逻辑：插脚连接的弹片组件直接对接EMI滤波模块，高压侧的整流、功率器件贴装在主PCB靠近插脚的一侧，低压侧的协议芯片、输出滤波电容布置在靠近Type-C接口的一端，高低压区域之间预留了1.8mm的安全爬电距离，满足安规设计要求，同时PCB与壳体内壁之间预留了0.4mm的间隙，用于填充导热胶，将功率器件工作时产生的热量传导到壳体表面均匀散出，避免局部积温过高。

　　外形尺寸上，这款充电器的整体截面为带圆角的方形，边长控制在35mm以内，整体插墙深度不到40mm，相比同功率段的旧款充电器体积缩小近30%，插在墙面排插上不会遮挡相邻的插座位，多设备同时充电时的空间兼容性更好。壳体采用超声波焊接工艺，上下壳的合模线布置在壳体侧面中线位置，焊接筋的宽度设计为0.6mm，焊接后合模缝的溢胶量控制在0.1mm以内，外观面没有明显的拼接痕迹，同时能达到IP40级别的防尘要求，日常使用中灰尘、毛絮不会轻易进入壳体内部。

　　设计过程中需要重点考量插脚的受力强度，固定插脚的嵌件在壳体内部做了L型折弯固定，埋入壳体塑料的深度达到6mm，插拔时能承受100N以上的侧向推力不会出现歪斜、断裂问题。壳体表面采用细磨砂晒纹处理，摩擦系数适中，手上有汗渍时插拔也不会打滑，同时晒纹深度控制在0.08mm，不容易残留指纹和污渍，长期使用外观保持性更好。输出接口的金属外壳与PCB的接地端做了可靠连接，插拔数据线时产生的静电能直接导走，不会击穿内部的协议芯片，提升了产品的抗静电能力。

　　从结构装配的角度看，整款产品的零件数量控制在12个以内，包括上下壳体、插脚组件、主PCB、Type-C接口、导热胶、输出端防尘塞，装配流程简单，不需要复杂的卡扣或者螺丝固定，超声波焊接后即可完成整机组装，量产时的装配效率更高，不良品率能控制在较低水平。壳体的壁厚设计均匀，基本保持在1.8mm左右，注塑成型时不会出现缩痕、缺胶问题，进胶点布置在插脚端的内侧，外观面看不到进胶痕迹，后续不需要额外的表面处理工序就能达到外观要求。

　　实际使用中，这类充电器需要适配不同品牌的Type-C数据线，接口的插拔力控制在8-15N区间，既不会因为太松导致数据线轻易脱落，也不会因为太紧导致插拔困难。内部的功率器件选型匹配25W的输出功率，在满负载输出的情况下，壳体表面的最高温度不超过45摄氏度，符合消费电子配件的温升要求，长时间充电也不会出现过热问题。插脚的尺寸完全符合国标两插的尺寸规范，插脚的直径、长度、间距都满足国标要求，插入不同品牌、不同使用年限的墙插、排插都能保证可靠接触，不会出现插不进去或者接触松动的问题。
