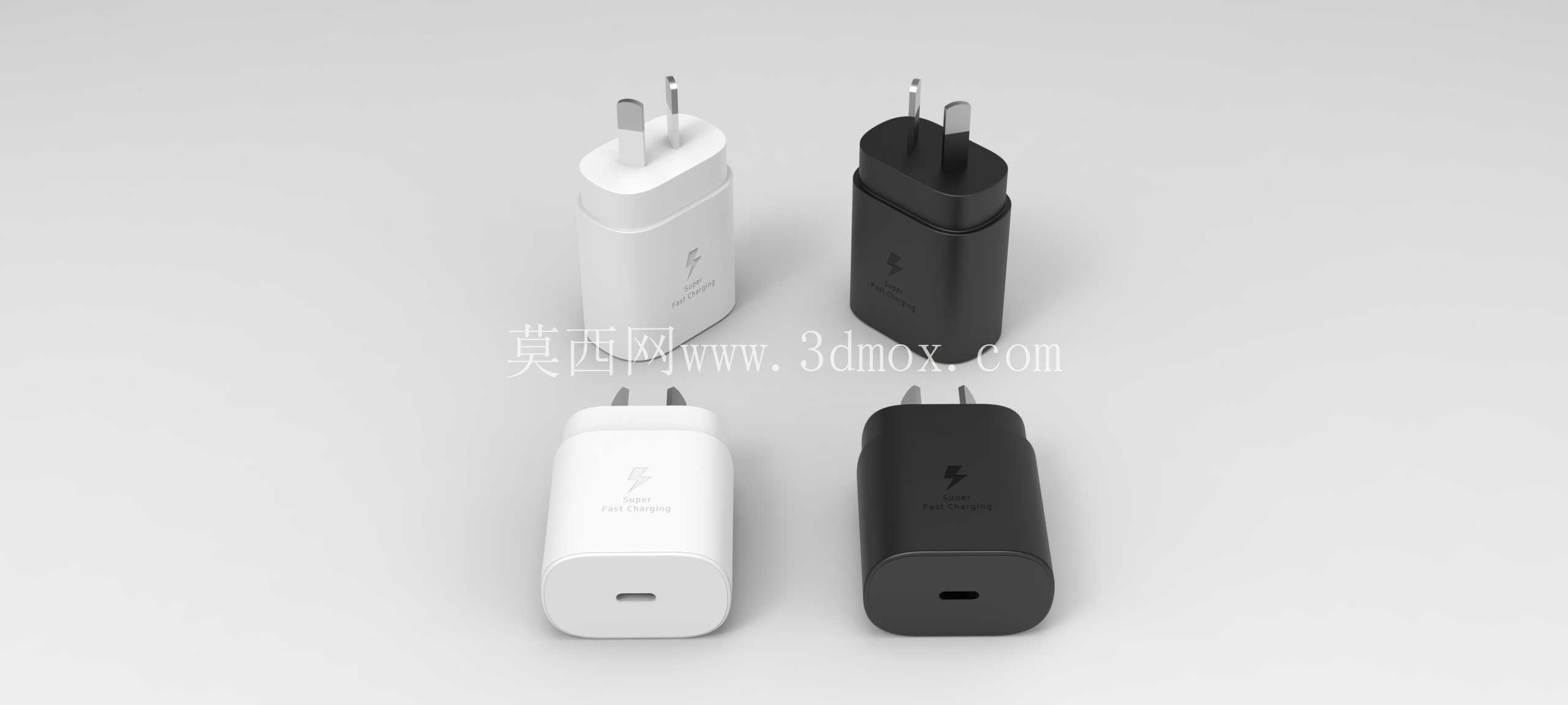

三星EP-TA800快充充电器外观结构设计

　　日常消费电子配套的充电类配件，在结构设计阶段需要兼顾插装适配、握持手感、内部器件排布与散热空间多重需求，这款25W功率段的快充充电头，主要适配三星品牌旗下旗舰手机、平板等便携数码设备的有线快充场景，也可兼容支持PD协议的其他Type-C接口数码产品供电需求，日常使用场景覆盖居家桌面充电、办公工位供电、差旅便携携带等多个高频使用场景。从结构设计逻辑来看，整体采用高阻燃PC材质的一体式外壳设计，外壳表面做了细微磨砂处理，既可以避免日常使用中残留指纹汗渍，也能提升插拔时的握持摩擦力，减少手滑掉落的概率。

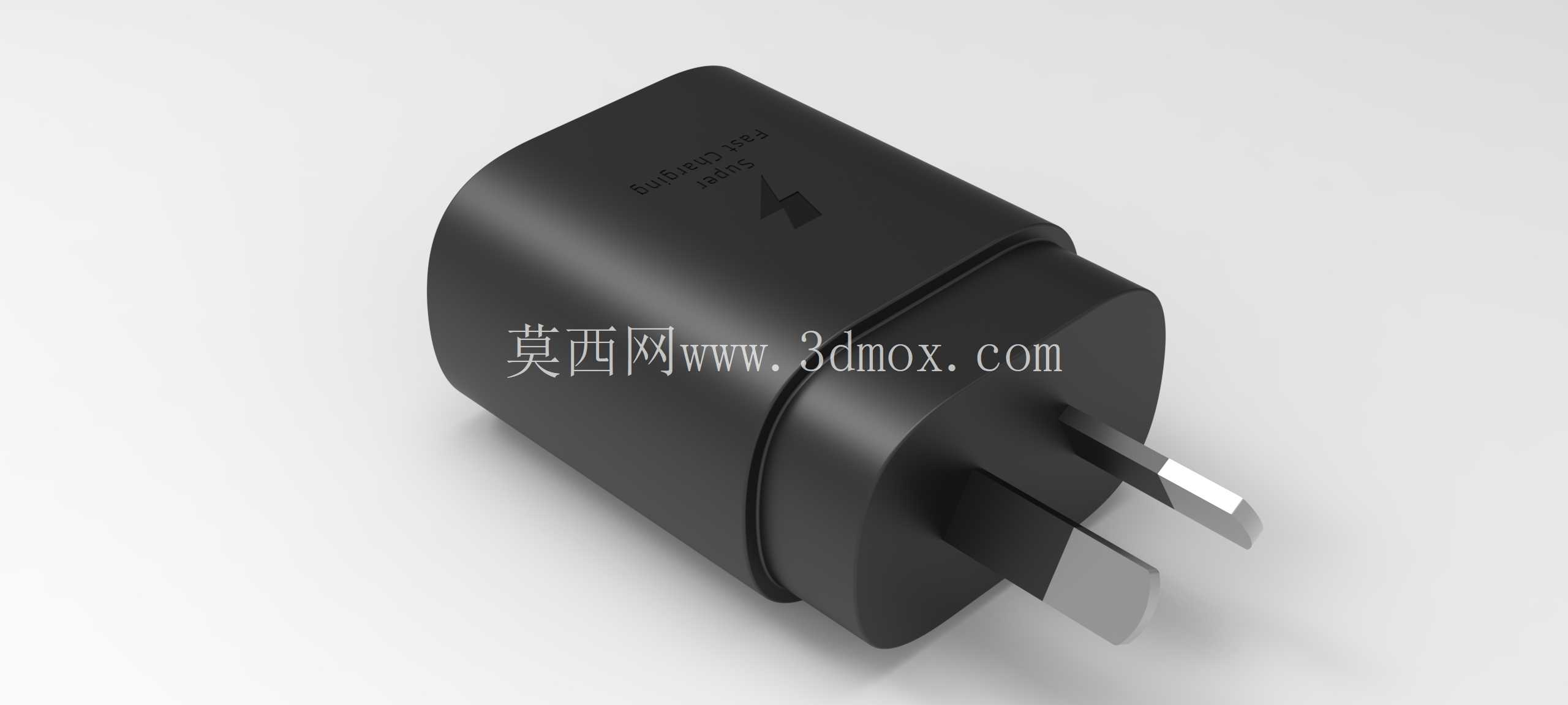

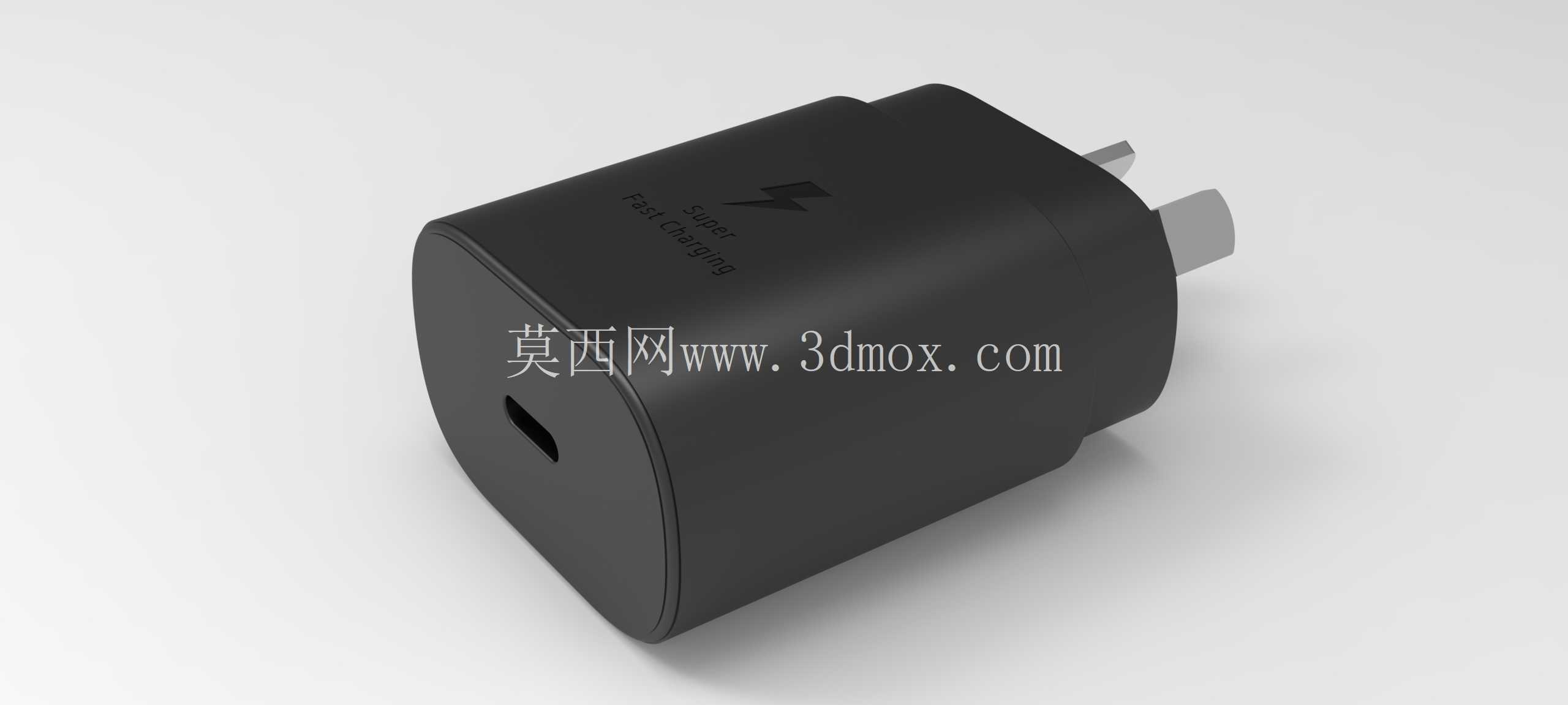

　　插脚采用国标固定式两扁插结构，插脚的伸出长度、间距完全符合国标墙插、插排的适配尺寸要求，插脚根部做了加强筋过渡结构，避免多次插拔后插脚出现歪斜、松动的问题，插脚与外壳衔接处做了密封台阶，防止日常使用中灰尘、泼溅液体从缝隙进入壳体内部。输出端采用单Type-C接口布局，接口居中设置在壳体端面，接口周围做了0.3mm的下沉台阶，既可以提升数据线插头插入时的对位容错率，也能避免插头根部长期受力掰动导致接口开焊。整体外形采用圆角方柱造型，棱边全部做了R3以上的圆弧过渡，没有尖锐棱角，握持插拔时不会硌手，壳体的合模线设置在侧面居中位置，合模段差控制在0.05mm以内，保证外观面的平整顺滑。

　　内部结构排布上，壳体内部预留了足够的空间容纳高压滤波电容、变压器、协议芯片、低压输出电路等核心器件，高低压区域之间设置了绝缘隔离挡筋，满足安规绝缘距离要求，壳体内部对应发热器件的位置预留了导热硅胶填充位，可以将核心器件工作时产生的热量传导到外壳表面均匀散出，避免局部积热导致器件寿命衰减。插装适配边界方面，这款充电头的整体宽度控制在35mm以内，在多联插排上使用时，不会遮挡相邻的插座位，相比同功率段的大体积充电头，空间利用率更高，差旅携带时占用的收纳空间更小，整体重量控制在50g左右，插在墙面插座上时不会因为自重过大导致松脱下坠。

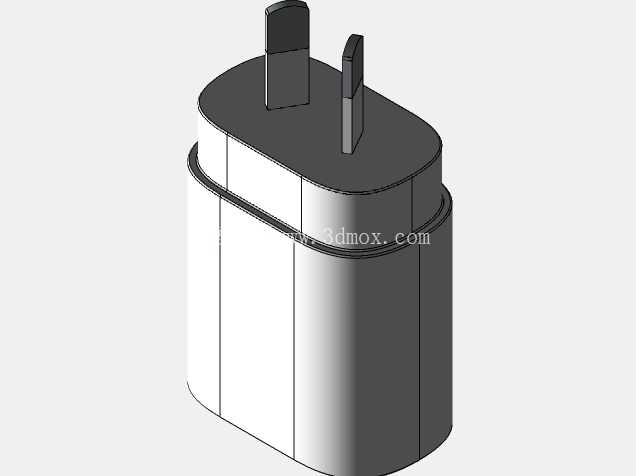

　　壳体的卡扣结构采用周向均匀分布的内扣设计，装配后卡扣的咬合力足够，日常插拔受力不会出现壳体开裂、脱开的问题，同时也方便售后维修时的无损拆解。接口的插拔寿命按照万次以上的标准设计，Type-C接口的金属外壳做了接地处理，避免插拔时的静电损坏内部电路，插脚的镀层采用厚镀镍处理，长期插拔使用不会出现氧化生锈导致的接触不良问题。在细节设计上，壳体表面的品牌标识采用模内注塑工艺制作，长期使用摩擦不会出现标识脱落磨损的问题，壳体端面的快充标识做了细微的凹刻处理，用户可以快速识别产品的快充属性。从结构设计的合理性来看，这款充电头的外形尺寸、内部空间利用率、安规距离预留、散热路径设计都经过了多轮优化，既满足了电气性能的要求，也兼顾了日常使用的握持手感、插装适配性与耐用性，对于同类消费电子电源适配器的结构设计有较高的参考价值，建模过程中对壳体的圆角过渡、插脚的安装定位、接口的同心度、合模线的位置都做了精准还原，能够直接用于产品外观评审、结构干涉检查、3D打印手板验证等设计环节。
