机床加工用凹凸嵌合定位块结构设计

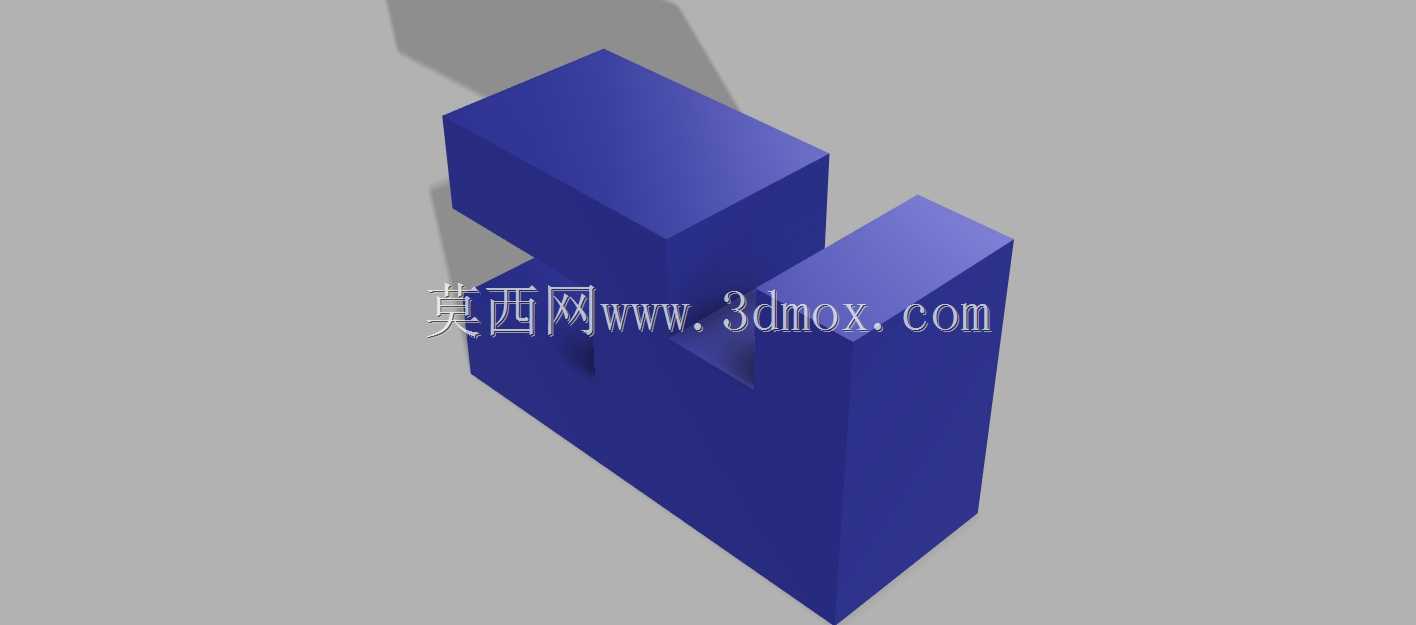

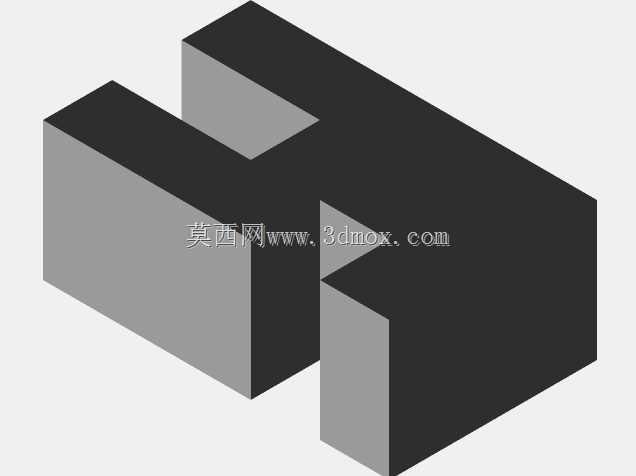

　　这类凹凸嵌合结构的定位块，是机床加工工装里非常常见的基础定位元件，主要用在CA6140这类普通车床的工装夹具、工位定位组件上，也可适配同类型卧式车床的辅助定位场景。从结构形态来看，该零件采用对称式双凸台加中间凹槽的构型，两个平行凸台的侧面为主要定位基准面，中间凹槽可适配对应凸舌结构的配对零件，实现X、Y两个方向的自由度约束，在机床加工工位上能快速完成工件或工装模块的对位，减少装夹找正的时间损耗。设计这类零件时，首先要考虑定位面的形位公差要求，凸台的相邻垂直面需要保证足够的垂直度，平面度误差控制在工装定位允许的范围内，避免装夹后出现定位偏移，影响加工精度。零件的整体外形为规则长方体衍生结构，没有复杂曲面，安装边界规整，

　　可直接通过底面固定在车床工作台或者工装基板上，安装时不需要额外做异形避让，适配常规的T型槽螺栓、压块固定方式，安装拆卸都比较便捷。从功能特性来说，这种凹凸嵌合的结构相比单平面定位，抗侧向偏移的能力更强，在车床切削加工产生振动的工况下，能保持定位位置的稳定性，不会因为切削力的侧向分力出现位置窜动，适合在粗加工、半精加工工位做重复定位使用，重复定位精度能满足普通机床加工的公差要求。设计过程中，凹槽的宽度尺寸需要和配对凸舌做公差配合，一般选用小间隙配合，既保证嵌合时的顺畅度，又不会因为间隙过大导致定位误差超差，凸台的棱边做了微小倒角处理，避免装配时出现磕碰卡滞，也能减少应力集中，提升零件的使用寿命。

　　这类零件的材质一般选用45号钢经调质处理，表面做发黑防锈，在车间日常使用环境下能保持较长的使用寿命，不需要频繁更换维护，适合批量加工制作，作为机床工装的标准定位元件储备。在实际使用场景中，这类定位块不仅可以用于车床工装，也可以迁移到铣床、钻床的工位定位上，只要配对零件的嵌合尺寸匹配，就能实现快速换装，提升工装的通用化程度，减少专用工装的制作成本。
