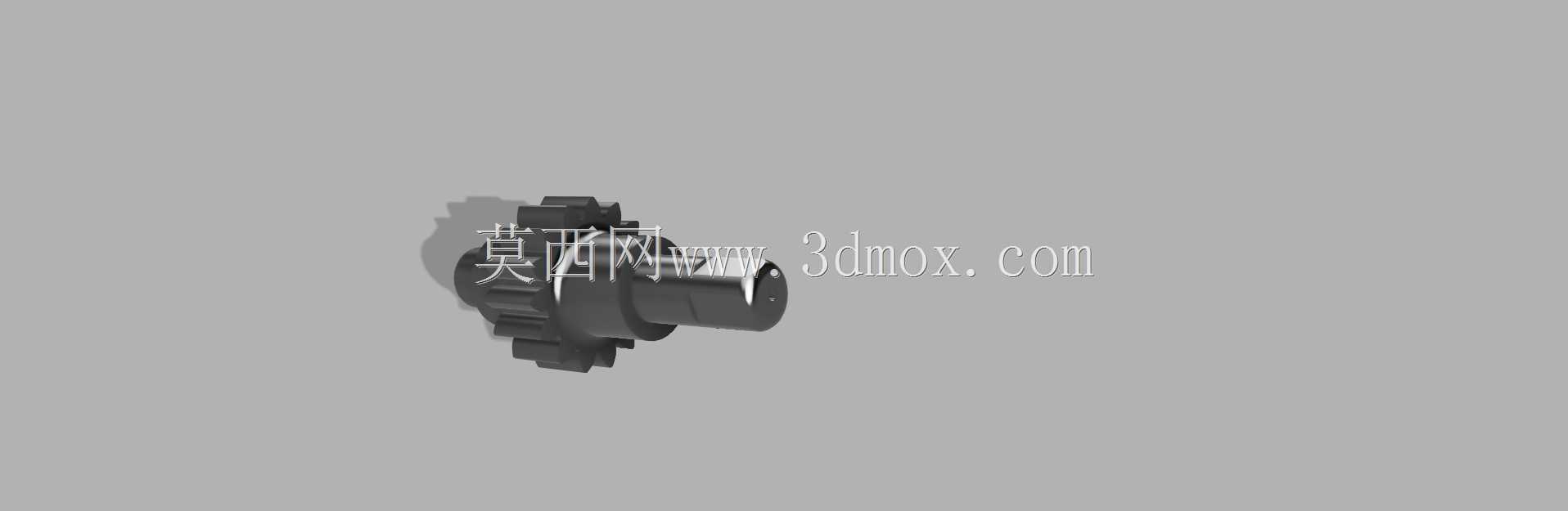

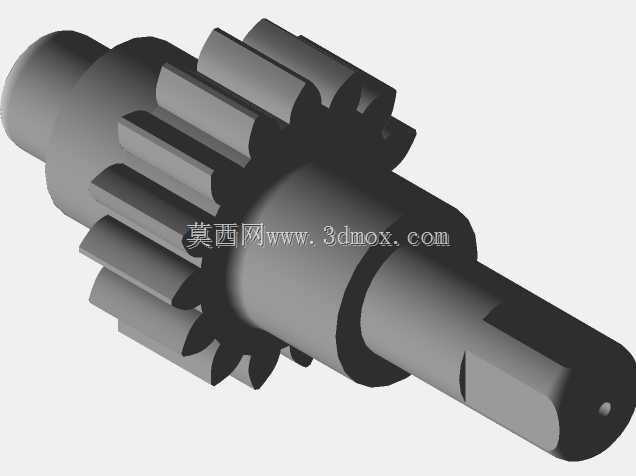

CA6140车床传动齿轮轴结构设计

项目分类:机床 发布时间:2024-01-09 ID:721106
  • CA6140车床传动齿轮轴结构设计
  • CA6140车床传动齿轮轴结构设计

  在普通卧式车床的主轴箱传动链路里,这类轴齿一体的齿轮轴属于核心扭矩传递构件,区别于分体式齿轮与平键连接的结构,它将传动齿轮与支撑轴直接加工为整体,从根源上消除了键连接带来的配合间隙、应力集中问题,在CA6140这类通用卧式车床的主轴变速系统中,这类零件主要承担固定传动比的扭矩传递任务,通常布置在主轴箱输入轴与中间传动轴之间,把电机输出的恒定转速通过齿轮啮合传递给下一级变速齿轮组,最终为主轴提供不同档位的切削转速。从结构设计逻辑来看,这类齿轮轴的齿部参数完全匹配CA6140车床对应传动副的模数、压力角与齿数要求,齿宽尺寸经过严格核算,既要保证啮合接触长度满足额定扭矩下的接触强度要求,又要控制轴向尺寸避免与相邻变速齿轮发生运动干涉,

  轴段部分采用阶梯式设计,不同直径的轴段分别对应轴承安装位、齿轮啮合避让位、轴向定位轴肩,其中轴承安装位的直径公差严格按照过渡配合要求设计,保证滚动轴承内圈与轴颈的同轴度,避免高速运转时出现径向跳动影响传动平稳性。轴端的定位结构采用标准的轴用挡圈槽设计,装配时通过轴用弹性挡圈实现轴承内圈的轴向限位,不需要额外加工螺纹或者锁紧螺母槽,既简化了加工工序,又能在有限的主轴箱空间内压缩轴向安装尺寸,适配CA6140主轴箱紧凑的内部布局。实际应用场景中,这类齿轮轴的工作转速通常处于中低速区间,承受的载荷为交变弯曲应力与扭转应力的复合载荷,因此设计时齿部采用渐开线圆柱直齿结构,相比斜齿结构它没有轴向分力,不需要额外设置推力轴承承受轴向载荷,

  能够简化主轴箱的支撑结构,降低装配与维护成本,直齿结构的加工工艺性也更好,在普通滚齿机上即可完成齿部加工,不需要专用的斜齿加工工装,适合机床行业的批量生产需求。从安装边界来看,这类齿轮轴的两个支撑轴颈的中心距完全匹配CA6140主轴箱对应孔系的中心距尺寸,轴的总长度严格控制在主轴箱内壁之间的有效安装距离内,装配时不需要额外调整垫片即可完成轴向定位,齿顶圆与箱体内壁之间预留有足够的安全间隙,避免运转过程中齿部与箱体发生刮蹭,同时轴段上预留的润滑通道能够让主轴箱内的飞溅润滑油顺利进入轴承配合面与齿面啮合区域,保证运转过程中的润滑冷却,避免长时间切削作业下出现齿面胶合、轴承烧损的故障。在结构细节处理上,

  轴肩位置都设计有标准的退刀槽与圆角过渡,避免热处理时出现应力集中导致的轴段断裂问题,齿部端面做了倒角处理,既方便装配时的啮合导入,又能去除齿端加工产生的毛刺,避免运转过程中毛刺脱落进入润滑油路造成其他零件的磨损,齿面的粗糙度要求控制在合理区间,既保证啮合时的传动平稳性降低噪音,又不会过度提高加工成本,适配普通车床的加工精度等级要求。这类齿轮轴在实际使用中,一旦出现齿面磨损或者轴颈拉伤的故障,会直接导致主轴箱传动噪音增大、切削时出现振纹,严重时甚至会出现打齿导致整个传动链路失效,因此设计时的强度核算需要同时考虑额定切削载荷下的弯曲疲劳强度与接触疲劳强度,保证在车床满负荷切削作业时,零件的变形量控制在允许范围内,不会因为轴的挠曲变形导致齿轮啮合偏载,加剧齿面的不均匀磨损。
