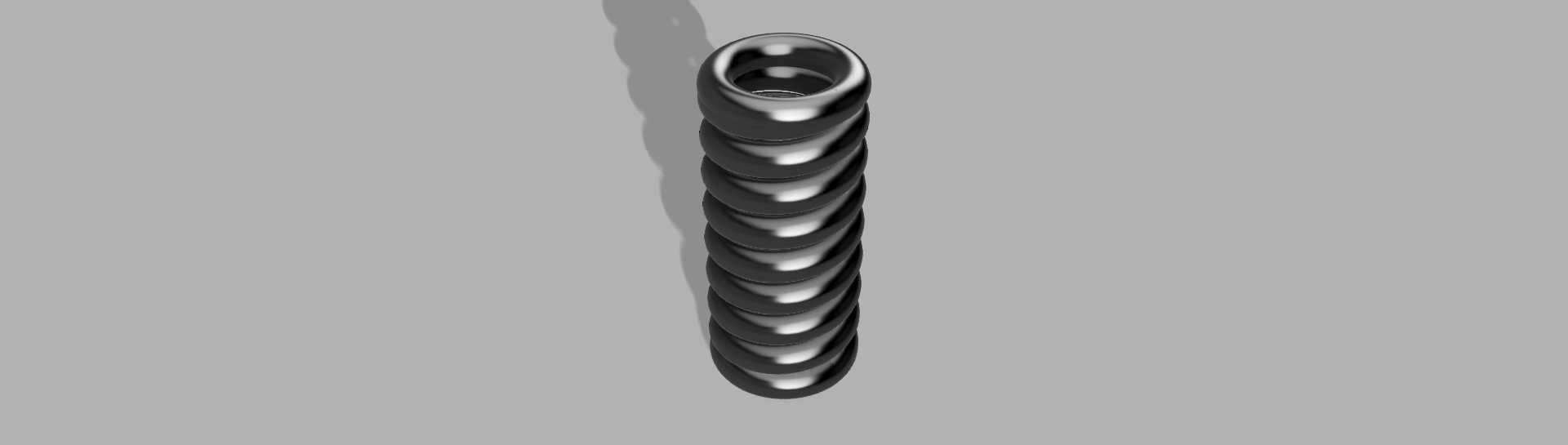

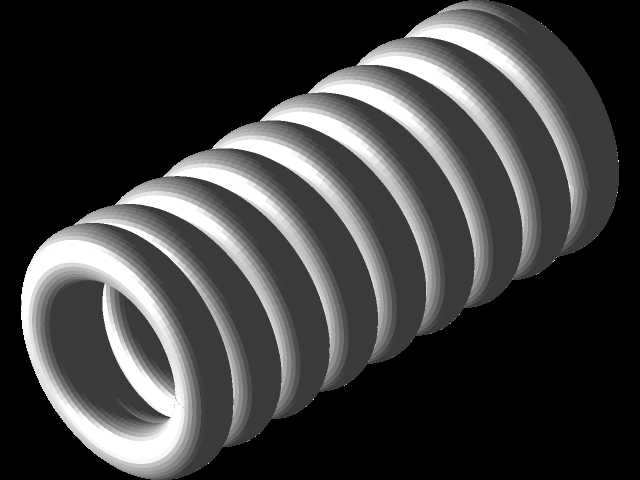

等距螺旋弹簧结构三维设计作品

　　本次呈现的螺旋弹性构件，是机械传动与缓冲系统中极为常见的基础零件，在各类机床加工工位、工装夹具、自动化输送线、车辆悬架系统中都有广泛应用场景。从结构设计逻辑来看，该构件采用等距圆柱螺旋构型，簧丝截面为标准圆形，相邻簧圈之间预留均匀的工作间隙，避免受压过程中出现圈间干涉摩擦，保证弹性力输出的线性度。在实际设备应用中，这类螺旋弹簧主要承担三类核心功能：其一为缓冲吸能，在机床进给机构的行程末端、振动设备的支撑位，可吸收瞬时冲击载荷，避免刚性碰撞损伤设备核心部件；其二为复位施力，在各类阀门启闭机构、夹具锁紧结构中，可在驱动力撤销后推动构件回到初始工位，保证机构循环动作的可靠性；其三为力值加载，在压力检测工装、张紧轮结构中提供稳定的预紧力，

　　消除机构配合间隙，提升传动精度。从设计维度考量，该弹簧的外形尺寸适配常规安装边界，整体为细长圆柱构型，两端簧圈做并紧磨平处理，安装时可保证端面与支撑座完全贴合，避免受载时出现偏斜侧弯，降低侧向附加载荷对簧丝的疲劳损伤。簧丝的螺旋升角经过合理匹配，在保证足够变形行程的前提下，避免升角过大导致受压时出现失稳屈曲，尤其是长径比偏大的安装场景下，合理的升角参数可大幅提升弹簧的工作稳定性，无需额外加装导向套也能保证轴向施力方向不偏移。在建模过程中，需要重点把控簧丝直径、弹簧中径、有效圈数、节距这几个核心参数的匹配关系：簧丝直径直接决定弹簧的承载能力，直径越大抗剪切强度越高，适合大载荷冲击场景；弹簧中径需要匹配安装孔位或导向杆的尺寸，

　　预留合理的配合间隙，避免工作过程中出现卡滞；有效圈数决定弹簧的刚度系数，圈数越多刚度越低，相同载荷下变形量越大，适合需要大缓冲行程的工位；节距参数则需要结合最大工作变形量设置，保证弹簧被压缩到极限位置时仍有微小的圈间间隙，避免并圈后产生附加应力导致簧丝断裂。从实际工程选型角度，这类弹簧的安装边界需要预留足够的轴向空间，要考虑弹簧自由长度与最大压缩长度的差值，避免安装后出现预压量过大导致弹簧过早疲劳失效；同时径向安装空间要比弹簧外径大2到5毫米，适配弹簧受压时的径向膨胀变形，防止弹簧外圆与安装孔壁摩擦磨损。在不同的应用场景下，该结构可通过调整参数适配不同需求：在机床的主轴复位机构中，可选用较小的节距与较粗的簧丝，

　　提升刚度保证复位动作的响应速度；在输送线的缓冲挡块位置，可选用较多的有效圈数与较大的节距，提升缓冲行程吸收更多冲击能量；在精密检测工装的预紧结构中，可严格控制簧丝直径与圈数的公差，保证弹簧刚度的一致性，提升检测数据的重复性。该螺旋结构的建模逻辑遵循机械设计的通用规范，螺旋扫描路径的曲率连续无突变，簧丝截面沿路径的法向方向保持一致，不存在建模过程中常见的截面扭曲问题，可直接导入有限元分析软件进行应力仿真，模拟不同载荷下的簧丝应力分布与变形量，验证弹簧的疲劳寿命是否满足设备的设计使用周期。在实际装配场景中，该弹簧两端的磨平端面粗糙度需达到Ra3.2以下，保证与支撑座接触均匀，避免局部应力集中导致端面过早磨损；同时弹簧的两端并紧圈需贴合紧密，无明显间隙，防止受载时并紧圈出现相对位移产生异响与精度损失。
