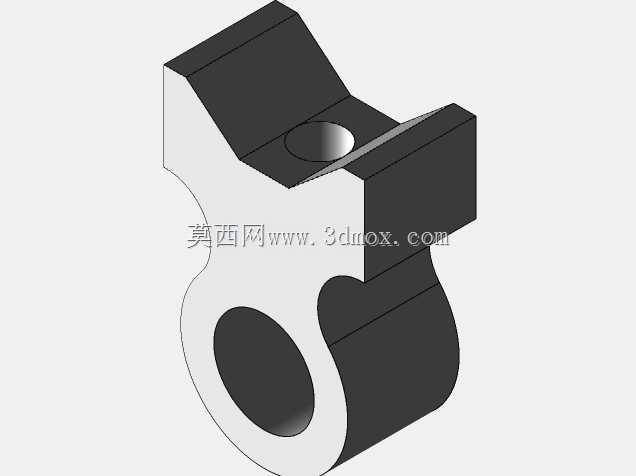

CA6140车床用V型夹持定位支撑块结构

　　该零件属于CA6140普通车床配套的夹持定位类支撑构件，在车床的工装夹具系统中承担轴类工件装夹时的辅助定位与支撑作用，日常加工场景中多用于小直径轴类零件车削工序的侧向承托，避免细长轴类工件在高速车削时出现径向振颤，提升加工面的粗糙度精度与尺寸一致性。从结构设计逻辑来看，零件下部的通孔为安装基准孔，用于穿装铰接销轴，将整个支撑块固定在车床床鞍侧的辅助夹具座上，孔的加工精度直接决定整个支撑块的摆动同轴度，设计时孔与销轴采用H7/g6的间隙配合，既保证支撑块可绕销轴小角度摆动适配不同直径工件，又不会出现过大的装配间隙导致定位偏移。零件上部的V型开口结构是核心工作部位，开口的两个斜面夹角设计为90度，

　　能够适配直径在12mm到35mm区间的圆柱类工件，斜面的表面粗糙度要求达到Ra1.6，减少与工件表面的接触摩擦，避免装夹过程中划伤工件已加工表面。V型槽底部设计有直径8mm的半圆避让槽，作用是避免工件外圆与V型槽根部出现线接触挤压，同时留存微小空间容纳加工过程中掉落的细切屑，防止切屑垫在工件与支撑面之间导致装夹定位失准。零件侧面的弧形轮廓并非装饰性设计，而是为了避让车床中拖板的进给行程边界，当拖板带动车刀纵向进给至靠近主轴卡盘的位置时，该弧形面能够与拖板侧面保持3mm以上的安全间隙，避免进给过程中出现结构干涉。从安装边界尺寸来看，零件总高度控制在62mm，下部圆柱段外径为40mm，上部V型开口的最大宽度为38mm，

　　安装时销轴孔中心距离车床导轨面的高度为45mm，刚好对齐CA6140车床常规装夹轴类工件的中心高度，无需额外调整垫片即可适配标准中心高的装夹需求。零件的两个侧平面为加工基准面，粗加工后经过平面磨削处理，平面度公差控制在0.02mm以内，作为V型槽与安装孔加工时的定位基准，保证各形位公差满足装配要求。在实际建模练习过程中，该零件涵盖了拉伸、切除、圆角、倒角等多个基础建模特征，能够帮助初学者掌握基准面选择、特征顺序规划、形位公差对应建模逻辑的相关技巧，建模时需要特别注意V型槽斜面与下部安装孔的位置度要求，避免出现中心偏移导致后续装配无法对齐的问题。
