带方形安装法兰的异形过渡连接支座

项目分类:通用机械零部件 发布时间:2024-01-09 ID:722116

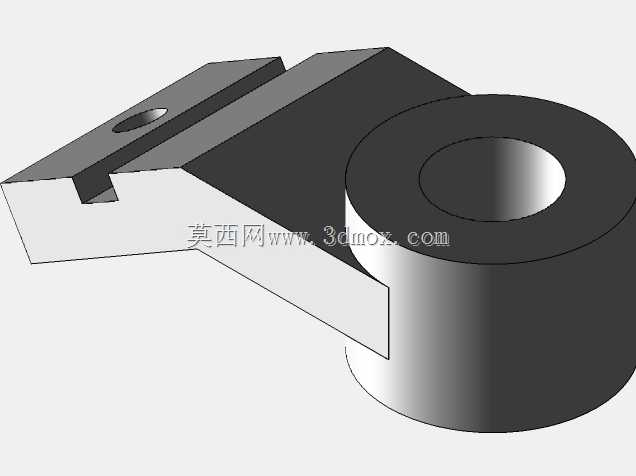

  • 带方形安装法兰的异形过渡连接支座

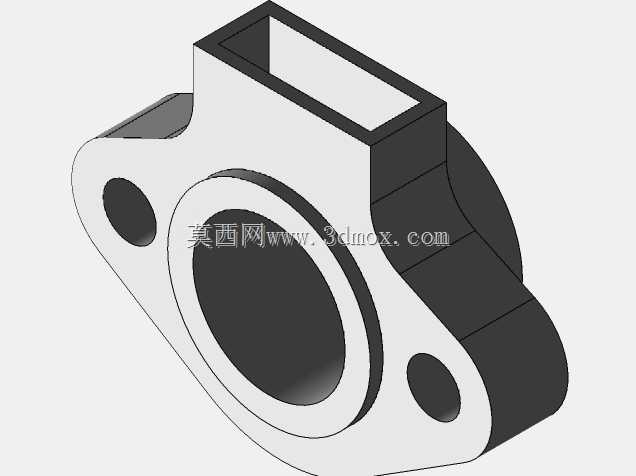

  • 带方形安装法兰的异形过渡连接支座

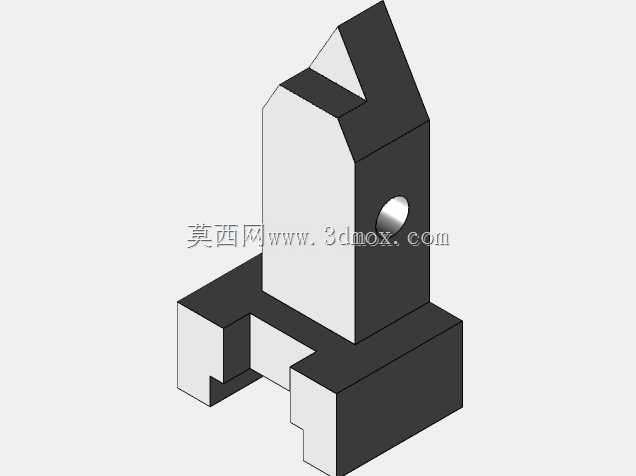

  • 带方形安装法兰的异形过渡连接支座

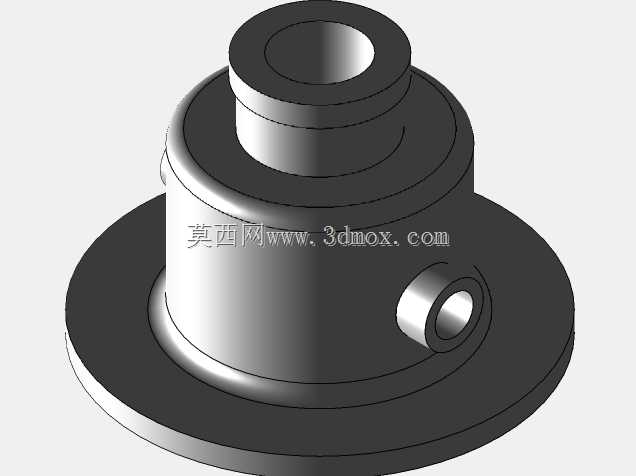

  • 带方形安装法兰的异形过渡连接支座
  • 带方形安装法兰的异形过渡连接支座
  • 带方形安装法兰的异形过渡连接支座
  • 带方形安装法兰的异形过渡连接支座
  • 带方形安装法兰的异形过渡连接支座
  • 带方形安装法兰的异形过渡连接支座
  • 带方形安装法兰的异形过渡连接支座
  • 带方形安装法兰的异形过渡连接支座
  • 带方形安装法兰的异形过渡连接支座
  • 带方形安装法兰的异形过渡连接支座

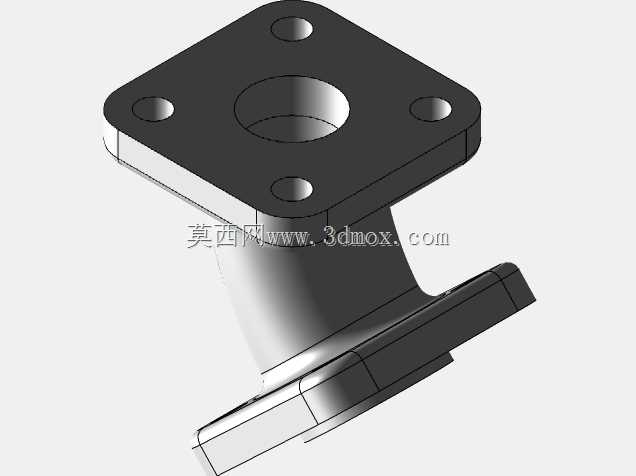

  在常规机床加工配套的工装夹具、小型流体管路支撑、轻型设备机架接驳场景里,这类带方形安装法兰的异形过渡连接支座,是解决不同安装面角度偏移、安装孔位错位问题的常用结构件。不同于标准等径法兰接头的直连形式,这个支座的上部采用带四个沉头安装孔的方形法兰盘结构,法兰盘中心开设贯通的轴向通孔,既可以作为流体介质的流通通道,也能穿装定位销轴、紧固螺杆实现上部构件的定位锁紧;四个沉头孔均匀分布在法兰盘的四个角位,安装时螺栓头部可以完全沉入孔内,不会突出法兰表面干涉上部配套零件的装配,适配表面平整度要求较高的安装贴合场景。

  从结构设计逻辑来看,支座中部采用变径弧形过渡的锥台结构连接上部法兰与下部安装支脚,没有采用直筒式的生硬连接,一方面是通过弧形曲面分散上部载荷传递时的应力集中点,避免直角连接处长期受载出现裂纹,另一方面也能在满足支撑强度的前提下削减不必要的实体材料,降低零件整体重量,适配对安装负载有严格限制的轻型设备工位。下部的支脚采用侧向延伸的平板结构,支脚平面与上部法兰平面存在固定的角度偏移,专门用于适配安装基面与上部构件存在空间夹角的装配场景,不需要额外加装角度调整垫片就能直接完成定位,减少装配环节的调整工作量。

  实际建模过程中,这类零件的尺寸边界需要重点把控几个核心参数:首先是上部方形法兰的外轮廓尺寸,要匹配配套安装面的开孔范围,四个沉头孔的中心距必须严格对应配套构件的安装孔位公差,沉孔的深度要适配所选内六角螺栓的头部高度,保证装配后贴合面无间隙;中部过渡锥台的壁厚要根据实际承载需求设定,若用于管路支撑场景,壁厚需要满足管路介质压力的强度要求,若用于纯机械支撑场景,壁厚可以根据静载荷、动载荷的计算值做轻量化调整;下部侧向支脚的延伸长度要根据安装基面的实际位置确定,支脚的贴合面平面度需要控制在合理公差范围内,避免安装时出现翘曲影响连接稳定性。

  这类结构常出现在CA6140车床的配套工装改造、小型自动化生产线的工位支撑、气动管路的转角固定等场景中,设计时还要考虑零件的加工工艺性:上部法兰的沉头孔可以采用钻床一次加工成型,中部弧形过渡面如果采用铸造毛坯生产,需要预留合适的加工余量,下部支脚的安装面需要通过铣削加工保证平面度,整个零件的拔模角度要符合铸造或者3D打印的工艺要求,避免生产过程中出现脱模困难、支撑过多的问题。不同于标准件的统一参数,这类异形连接支座的尺寸往往需要根据实际安装场景做适配调整,建模时需要将安装孔位、法兰尺寸、支脚角度设置为可参数化调整的特征,方便后续根据不同工位的需求快速修改模型,减少重复建模的工作量。在装配验证环节,需要重点检查上部法兰与配套零件的贴合间隙、下部支脚与安装基面的贴合状态,以及中部过渡结构与周边构件的干涉情况,保证零件安装后不会与周边运动部件产生碰撞,同时载荷传递路径顺畅,不会出现局部应力过大的问题。
