折弯型双孔连接固定支架结构设计

项目分类:通用五金配件 发布时间:2024-01-13 ID:723040

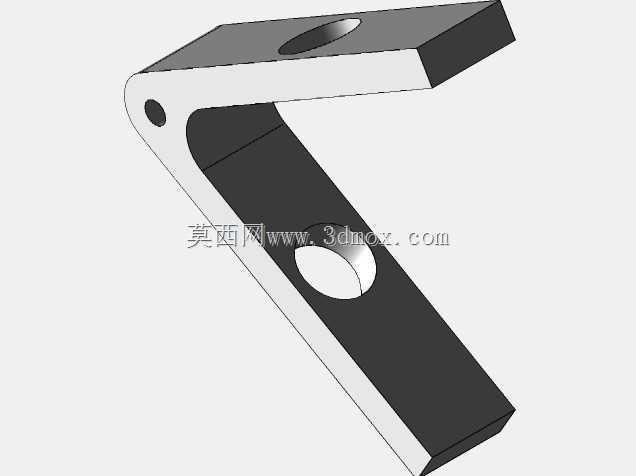

  • 折弯型双孔连接固定支架结构设计
  • 折弯型双孔连接固定支架结构设计
  • 折弯型双孔连接固定支架结构设计
  • 折弯型双孔连接固定支架结构设计
  • 折弯型双孔连接固定支架结构设计

  这类折弯双孔支架在轻工装配线、小型设备机架搭建场景中应用十分广泛,常作为侧边限位、小型元器件挂载的连接构件使用,区别于标准角码的对称结构,该零件采用非对称折弯构型,长臂段与短臂段形成接近90度的弯折夹角,能够适配安装面存在高低差的连接场景,避免额外加装垫块调整装配间隙。从功能特性来看,零件两个臂段分别开设圆形通孔,短臂段的通孔靠近弯折根部,长臂段的通孔设置在臂身中段位置,两个孔的轴线保持平行,安装时可分别穿入螺栓完成两个不同平面构件的连接固定,弯折处采用圆弧过渡设计,既能够避免冲压加工时的应力集中导致的弯折开裂问题,也能消除安装时锐边划伤操作人员的安全隐患。

  设计过程中首先要确认安装边界的尺寸约束,短臂段的长度需匹配被连接件的安装边宽度,保证螺栓锁紧后短臂端面不会超出被连接件的侧边,避免与周边运动构件发生干涉;长臂段的长度则需要根据两个安装面的垂直间距确定,确保长臂段的通孔位置能够对齐下方安装基座的螺纹孔位,无需额外扩孔调整。零件的板厚选择需要结合实际承载需求确定,常规挂载小型传感器、走线架这类轻载场景下,选用2-3mm厚度的冷轧钢板即可满足强度要求,若用于承受侧向冲击的限位场景,则需要适当增加板厚,同时在弯折处增设加强压筋,提升构件的抗形变能力。

  从建模逻辑来看,绘制这类折弯件首先要完成平板状态下的轮廓草图,明确两个孔位的相对位置、各段臂身的长度尺寸,之后按照折弯系数扣除板材弯折的延展量,避免加工成型后孔位出现偏移,弯折圆角的半径需要匹配板材厚度,通常设置为与板厚相等的数值,保证冲压折弯时板材不会出现拉裂或起皱问题。零件的两个安装孔均采用通孔设计,孔径比配套螺栓大0.2-0.5mm,预留一定的装配调整余量,抵消安装面的位置度误差,孔边均做去毛刺处理,避免螺栓穿入时卡滞。

  实际装配使用时,短臂段通常贴合在竖直安装面之上,穿入螺栓完成初步预紧,之后调整长臂段的水平位置,对齐下方水平基座的安装孔后穿入第二组螺栓,最后按照对角线顺序逐步锁紧两组螺栓,避免单侧锁紧导致零件出现翘曲变形,影响连接稳定性。这类零件的表面处理通常根据使用环境选择,常规室内设备场景采用镀锌钝化处理即可满足防锈需求,若用于潮湿或有腐蚀介质的户外场景,则需要更换为不锈钢板材加工,或是做喷塑处理提升耐蚀性能。需要注意的是,该零件的长臂段为悬臂受力结构,设计时需要校核长臂段在额定载荷下的挠度,避免挂载重量过大导致臂身弯曲变形,导致被固定的元器件位置偏移,影响设备正常运行;若承载需求较大,可在长臂段下方增设三角加强筋,或是适当加宽臂身宽度,提升截面的抗弯模量。
