槽型光电式光断续器结构建模

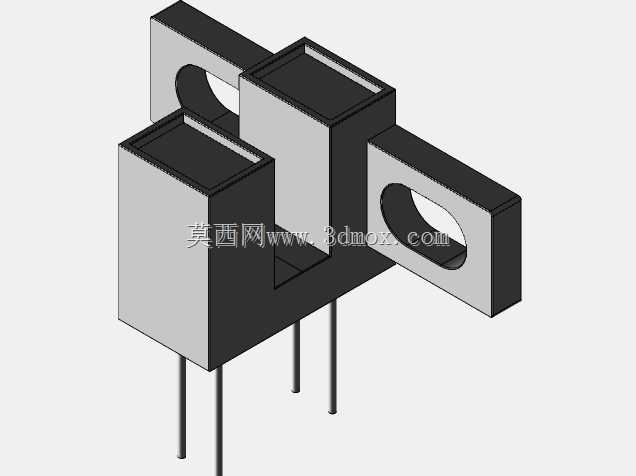

　　这款槽型结构的光电感应元件，常被用在各类机电设备的位置检测、行程限位、转速采样场景中，比如小型自动化送料机构的物料到位判定、办公设备的走纸位置检测、小家电的开合状态识别，都能见到同结构元件的应用。从结构设计来看，元件采用U型槽体布局，槽体两侧分别内置红外发射与接收单元，当有遮挡物从槽口中间穿过时，接收端无法接收到发射端的红外信号，即可输出电平变化的检测信号，响应速度快，不存在机械触点的磨损问题，长期运行可靠性远高于机械式微动开关。建模过程中优先还原了元件的安装边界：元件底部伸出的两根直插引脚，间距严格对应常规PCB板的焊盘孔位布局，引脚长度预留了常规波峰焊的吃锡余量，避免实际生产中出现引脚过短无法透焊、过长剪脚工序冗余的问题。

　　槽体两侧的安装固定耳上开有长圆形安装孔，可兼容小范围的安装位置偏差，降低装配时的对位精度要求，不管是螺丝锁附在塑胶支架上，还是直接插装焊接在PCB板上，都能保证槽口位置与被检测物体的运动路径对齐。设计时特意还原了槽口的宽度与深度参数，槽宽尺寸适配常规0.8mm-3mm厚度的遮挡挡片，槽深足够让挡片完全隔断红外光路，避免出现外部杂散光干扰导致的误触发问题。外壳的阶梯型结构一方面是为了适配内部发射、接收管芯的排布空间，减少外壳材料的冗余用量，另一方面也能在插装时起到防呆作用，避免元件插反导致的功能失效。整个模型的外形轮廓还原了实物的拔模斜度，边角处的微小倒角也做了还原，完全匹配实际元件的注塑外壳成型特征，不管是用来做整机装配的干涉检查，

　　还是做PCB布局的空间占位校验，都能直接复用，不需要额外调整结构尺寸。在实际选型应用中，这类元件的安装需要注意槽口方向与挡片运动方向垂直，挡片进入槽口的深度要超过红外光路的覆盖范围，同时要避免安装位置靠近强红外辐射源，防止干扰检测精度，建模时预留的安装孔位调整空间，刚好能覆盖现场安装时的位置微调需求，减少装配返工概率。
