这套齿轮齿条传动结构,核心是将旋转轮的圆周转动,通过中间摆臂的联动,转化为齿条的直线往复运动,在轻工送料、小型工位进给、简易自动化往复工位中都有很广的适配场景。很多入门级自动化工位做直线往复驱动时,不需要复杂的伺服丝杠结构,用这类纯机械啮合的结构就能靠恒定转速的动力输入,获得稳定行程的直线输出,维护成本极低,也不需要复杂的电控程序做换向控制,完全靠机械结构本身实现运动方向的切换。

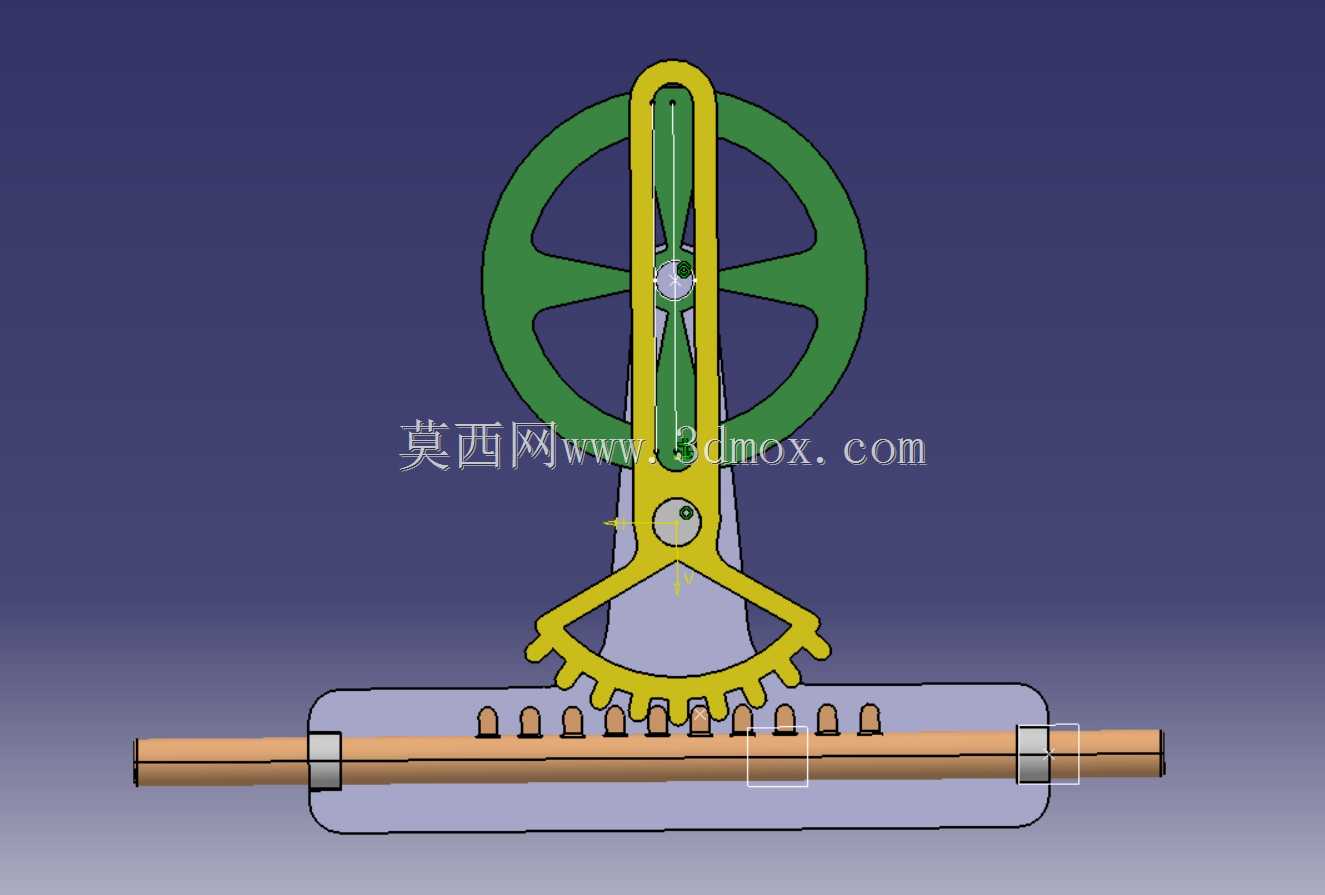

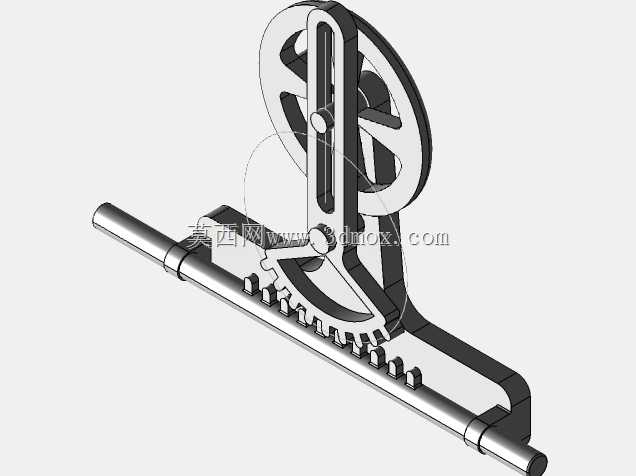

从设计逻辑上看,这套结构做了大幅简化,去掉了传统齿轮齿条传动里的导向冗余结构,把扇形齿和摆臂做成一体化构件,既减少了装配时的同轴度校准工作量,也降低了多零件装配带来的传动间隙。上端的带辐条旋转轮是动力输入端,轮盘上的偏心销嵌入摆臂的长槽内,当轮盘转动时,偏心销会带动摆臂绕中部固定铰点做定角度摆动,摆臂下端的扇形齿段和下方水平布置的齿条保持恒定啮合,摆臂往复摆动时就会推动齿条沿着水平导向套做左右直线运动。
安装边界上,整套机构的核心传动部分都集中在中部垂直区域,水平方向只需要预留齿条行程两倍左右的安装空间,垂直方向的高度由旋转轮直径决定,导向套直接固定在安装基座上即可,不需要额外做齿条的承重支撑,因为齿条本身是在导向套内滑动,径向受力完全由导向套承担,啮合齿面只承受切向的传动力,能大幅降低齿面的偏磨风险。实际使用中,这类结构的齿条端部可以直接连接推料头、工位挡块或者执行元件,不需要额外加传动转接件,因为齿条的运动是匀速段和换向段平滑过渡的,不会出现刚性冲击,很适合用在对冲击载荷敏感的薄料输送、小件分拣工位。
设计时特意把扇形齿的齿宽做的比齿条齿宽大2mm左右,就算装配时存在少量的轴向偏移,也不会出现齿面局部啮合受力的情况,摆臂上的长槽和偏心销之间预留了0.1mm的滑动间隙,既不会因为间隙过大出现传动空程,也不会因为加工误差导致运动卡滞。水平导向套采用两段式布置,分别在齿条啮合段的两侧,能保证齿条在全行程运动时都有足够的支撑长度,不会因为悬臂受力出现齿条翘起、打齿的问题。
