CA6140车床配套伸缩节橡胶波纹管结构

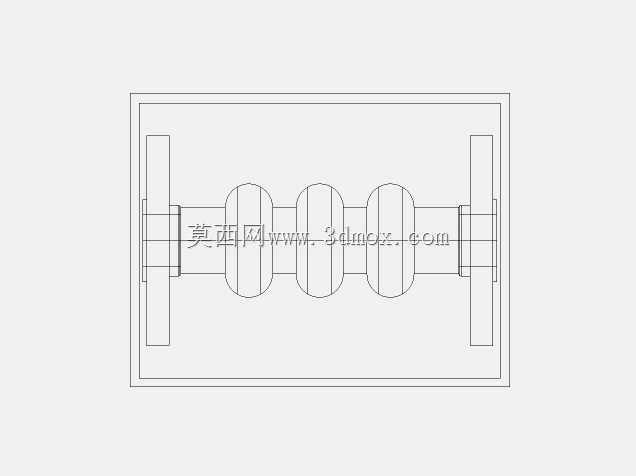

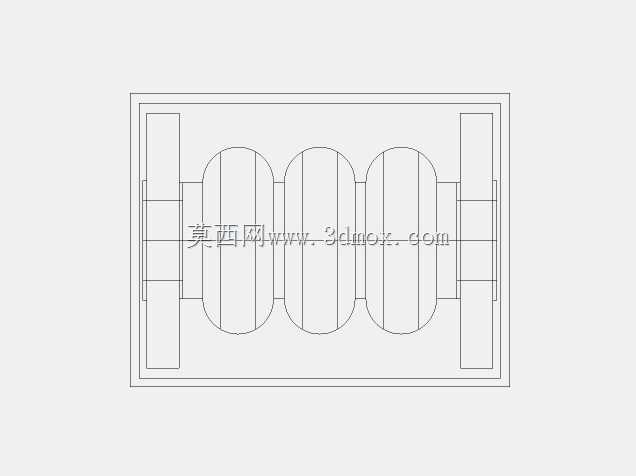

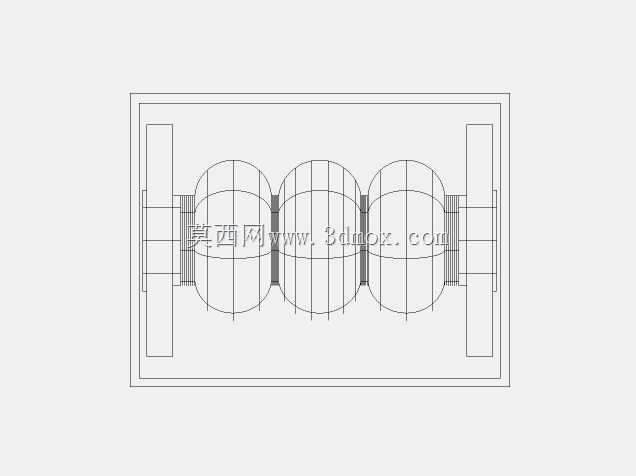

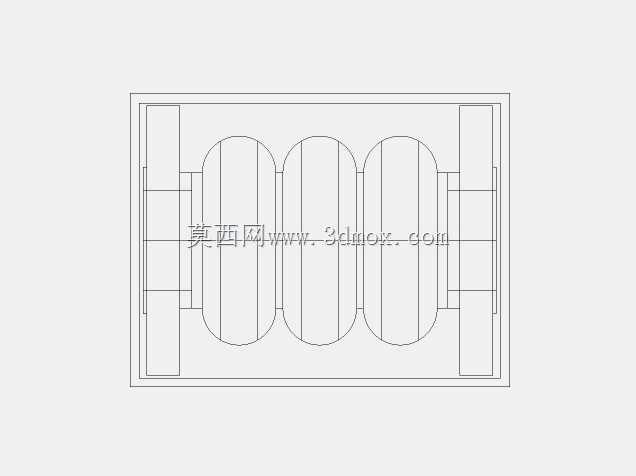

　　这款配套CA6140普通车床的伸缩节橡胶波纹管，主要应用在车床冷却润滑管路、气动控制管线的连接补偿环节，也可适配同规格机床的走线防护场景，解决金属硬管连接无法适配设备运行位移、震动带来的接口渗漏问题。从结构设计来看，主体采用三段式波纹凸起结构，波纹段的圆弧过渡经过曲率校核，既保证轴向伸缩量满足车床床鞍移动、主轴箱微调带来的管路位移需求，又避免波纹褶皱处出现应力集中导致的橡胶疲劳开裂，两端的平直连接段做了加厚处理，可适配卡箍式、法兰式两种常见的管路连接方式，安装时无需额外加工过渡接头，直接对接同通径的金属管路即可完成装配。实际使用场景中，车床运行时的持续震动、切削液的长期冲刷、车间内油污的侵蚀都是这类连接件需要应对的工况，

　　这款波纹管的橡胶材质配方兼顾耐油、耐切削液腐蚀特性，波纹结构的伸缩行程覆盖CA6140车床进给系统全行程的管路拉扯量，不会出现管路被拉脱或者挤压折损的情况。在安装边界上，两端连接法兰的定位尺寸匹配CA6140车床原有管路接口的安装孔位，无需对机床原有结构做打孔、焊接改造，整体轴向安装长度预留了足够的压缩余量，即使管路存在少量的安装同轴度偏差，也可以通过波纹管的柔性变形完成补偿，降低现场安装的对位难度。不同于普通民用管路的橡胶波纹管，这款结构在设计时特意强化了径向抗形变能力，波纹段的壁厚从波峰到波谷做了渐变处理，波谷位置加厚避免长期弯折出现开裂，波峰位置做减薄处理保证伸缩灵活性，在承受1MPa以内的管路压力时不会出现鼓包变形，

　　同时可以隔绝机床运行时管路传递的震动，降低管路接口处的松动概率。在车床的日常维护场景中，这类波纹管属于易损替换件，建模时还原了所有安装定位特征，替换选型时可以直接匹配原有安装空间，不需要反复测量核对尺寸，也可以作为机床管路改造设计时的标准件直接调用，适配不同走线路径的柔性连接需求，兼顾密封、补偿、减震三重作用，避免硬管连接在设备长期运行后出现的接口渗漏、管路断裂问题。
