CA6140机床离合器支撑固定结构件

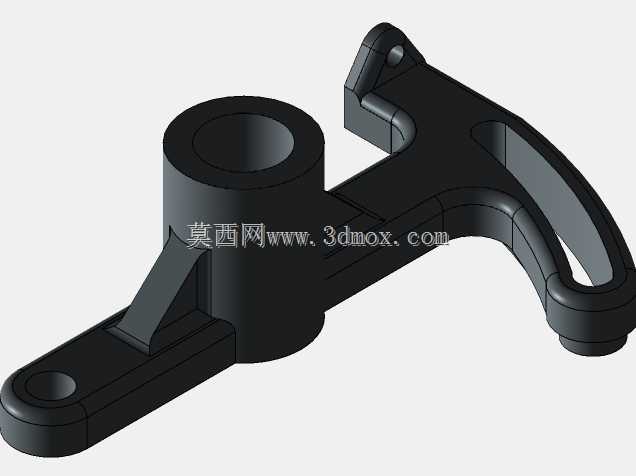

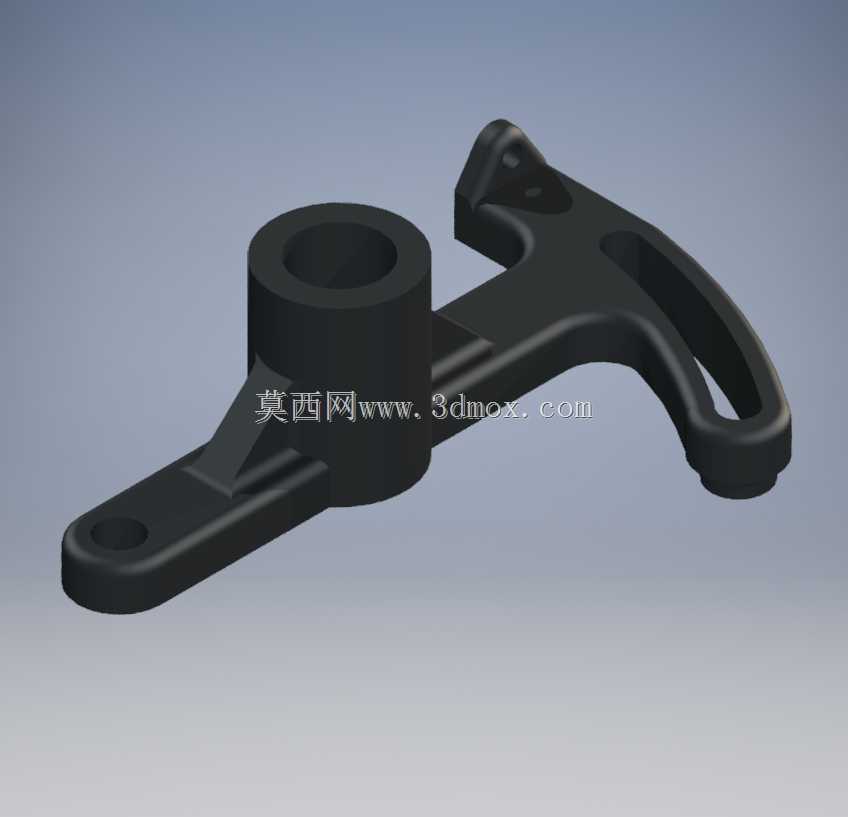

　　该结构件应用于普通卧式车床CA6140的主轴箱传动链路中，核心作用是为离合器操纵机构提供稳定的安装基准与运动限位，承担离合器拨叉动作过程中的支撑载荷，避免传动部件在换挡离合过程中出现偏摆、位移超差问题，保障主轴转速切换动作的平顺性与定位精度。从结构设计逻辑来看，构件以中部带通孔的圆柱凸台作为核心安装基准，通孔内径与主轴箱内的固定销轴采用间隙配合，装配后可绕销轴实现小角度摆动，匹配离合器拨叉的动作行程需求；凸台向三个方向延伸出功能臂，其中长直臂端部设置光孔，用于连接操纵拉杆传递换挡驱动力，弧形带槽臂用于卡合离合器滑套的拨叉槽，为滑套轴向移动提供导向约束，短加强臂则通过三角筋结构与中部凸台连接，强化整体结构的抗扭、抗弯性能，

　　避免频繁换挡动作导致的臂体变形、断裂问题。在安装边界设计上，中部凸台的轴向长度严格匹配主轴箱内壁的安装间隙，装配后凸台两端面与箱壁支撑面的间隙控制在0.1-0.2mm区间，既保证摆动灵活性，又避免轴向窜动影响离合定位精度；各延伸臂的外形轮廓均做了倒角与去毛刺处理，避免装配过程中刮伤箱体内壁或其他传动零件，同时所有受力部位的壁厚均经过载荷校核，在满足强度要求的前提下尽可能缩减非受力区域的材料厚度，控制构件整体重量，降低操纵机构的动作阻力。实际应用场景中，该支架长期处于箱内润滑油浸润环境，结构设计时规避了易存油泥的封闭死角，各臂体连接处均采用圆弧过渡，既减少应力集中风险，也便于润滑油流动带走摩擦产生的金属碎屑，降低构件磨损速率。

　　从建模实现角度，该零件采用参数化特征建模思路，先以中部凸台的回转特征作为基础特征，再通过拉伸、切除命令生成各延伸臂的基本轮廓，最后添加筋特征、倒角、安装孔等细节特征，所有配合尺寸均按照CA6140车床的原厂装配公差设置，可直接用于机床维修的零件复刻、传动机构的改装优化设计场景，也可作为机床操纵机构设计的教学参考案例，帮助设计人员理解杠杆类支撑传动件的载荷分布、安装限位的设计要点。
