机床用异形连接支撑座结构设计

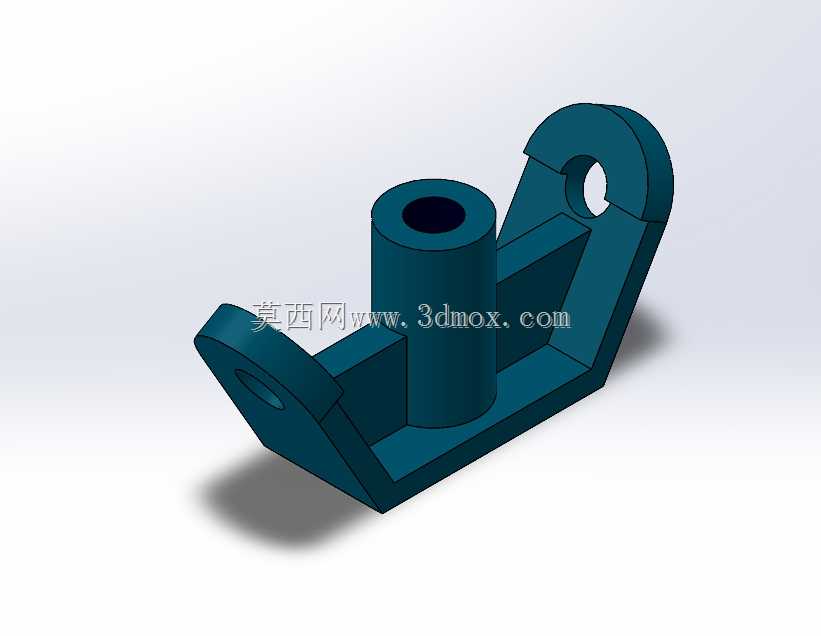

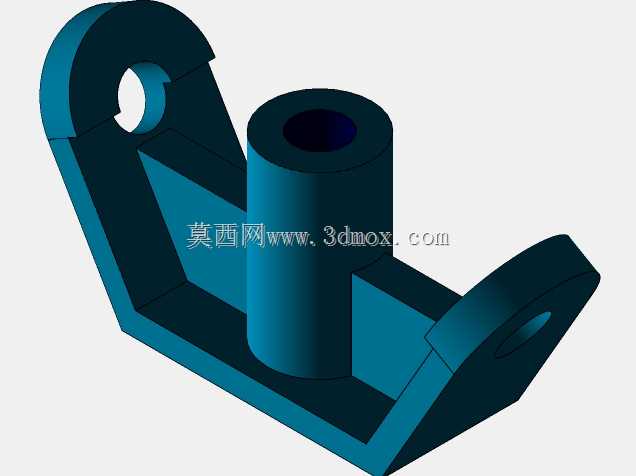

　　这款异形连接支撑座主要应用于机床加工工位的辅助工装定位场景，在小型专用机床的工装排布中，这类零件承担着多方向构件的连接与载荷传递作用，可同时对接垂直方向的轴类杆件与两个斜向布置的安装面，解决狭小工装空间内多部件的集成固定需求。从结构功能来看，中间的垂直通孔用于穿装定位轴或者导向杆，孔壁预留的加工余量可满足装配时的配磨需求，保证轴类部件装配后的同轴度公差控制在0.02mm以内；两侧的带孔耳板分别对应不同角度的安装基准，其中一侧耳板的开孔为铰制孔设计，用于承受横向剪切载荷，另一侧耳板的开孔为普通光孔，可适配一定范围内的安装位置偏差，降低现场装配的调整难度。设计过程中优先考虑了铸件的成型工艺性，所有转角位置均设置了R3-R5的铸造圆角，

　　避免铸件冷却过程中出现应力集中导致的开裂缺陷，底座与垂直筒体、耳板的连接位置均布置了三角形加强筋，筋板厚度取主体壁厚的0.8倍，在保证整体结构刚性的前提下尽可能控制零件自重，减少工装整体的负载。安装边界方面，零件整体的底座平面为主要安装基准面，平面度公差要求为0.03mm，安装时可通过底座上预留的两个沉头孔完成与工装基板的固定，两个斜向耳板的开孔中心距垂直筒体轴线的尺寸公差控制在±0.05mm，可保证对接部件安装后的位置精度，不会出现运动干涉问题。实际使用场景中，这类支撑座多用于机床的辅助定位机构、小型工装的连接节点，可承受中等强度的冲击载荷，在频繁往复运动的工装工位中，其结构的抗疲劳性能可满足长期连续运行的需求，

　　不需要额外增加加固结构。建模过程中对零件的壁厚进行了均匀化处理，所有位置的壁厚差控制在2mm以内，避免铸造过程中出现缩松、缩孔等缺陷，同时对所有安装孔的端面都设置了凸台结构，减少后续机加工的面积，降低零件的加工成本。
