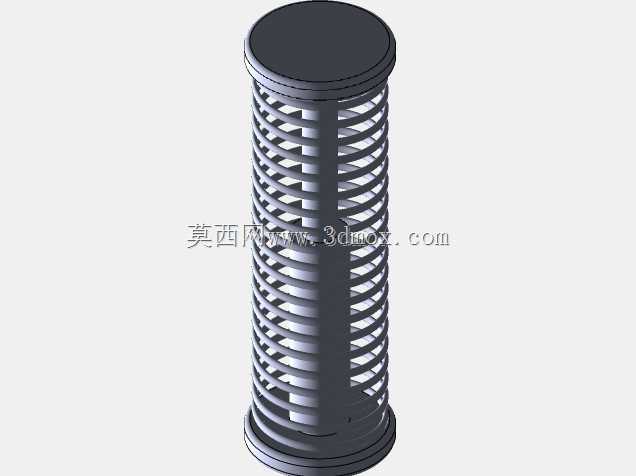

CA6140车床配套圆柱螺旋压缩弹性部件

　　该弹性部件为CA6140普通车床配套的圆柱螺旋压缩结构，主要应用于车床进给机构、操作手柄复位、过载保护缓冲等工位，在车床溜板箱、进给箱的操作联动结构中承担复位与缓冲作用，避免操作机构硬接触造成的零件磕碰损伤，同时保证操作手柄在松开后能自动回到初始工位，维持操作逻辑的可靠性。从结构设计来看，该部件采用等节距圆柱螺旋构型，两端设置并紧磨平的支撑圈，支撑圈部分与有效圈紧密贴合，端面磨削后平面度控制在合理范围内，保证安装后受力均匀，不会出现偏载倾斜的问题。有效圈部分的节距均匀一致，螺旋升角匹配常规压缩弹簧的设计参数，在额定压缩行程内刚度保持稳定，不会出现刚度突变导致的弹力异常。设计过程中充分考虑了车床内部的安装边界，

　　整体外径适配车床对应安装孔的公差要求，自由长度匹配安装工位的初始空间，最大压缩量满足机构动作的行程需求，不会出现并圈死点导致的机构卡滞。材质选用常规的65Mn弹簧钢，对应热处理硬度满足弹簧的弹性需求，表面做氧化处理适配车床内部的油污工作环境，具备基础的防锈能力。在实际车床运行过程中，该部件长期承受往复压缩载荷，设计时已经考虑了疲劳寿命需求，有效圈的应力水平控制在材料许用应力范围内，避免长期使用出现永久变形。安装时两端支撑圈分别抵靠在安装座的定位端面与运动部件的推压端面，不需要额外的径向固定，依靠圆柱面与安装孔的间隙配合实现径向定位，拆装维护十分便捷。在车床的操作机构中，这类弹簧的性能直接影响操作手感与机构可靠性，刚度过大则操作费力，

　　刚度过小则复位不到位，该模型的参数匹配CA6140车床原厂配件的性能要求，可直接用于车床维修配件的建模参考、进给机构的运动仿真验证，也可作为同类圆柱螺旋压缩弹簧设计的构型参考，帮助结构设计人员快速完成弹簧类零件的参数化建模与装配验证，避免重复绘制螺旋扫掠特征的繁琐工作。
