CA6140机床用双支耳铰接支撑构件

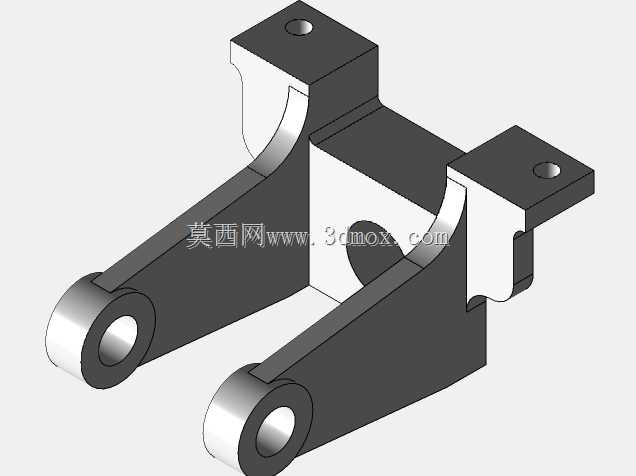

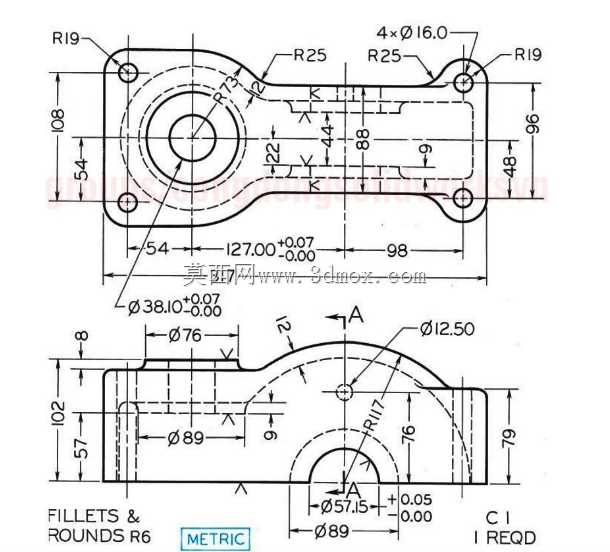

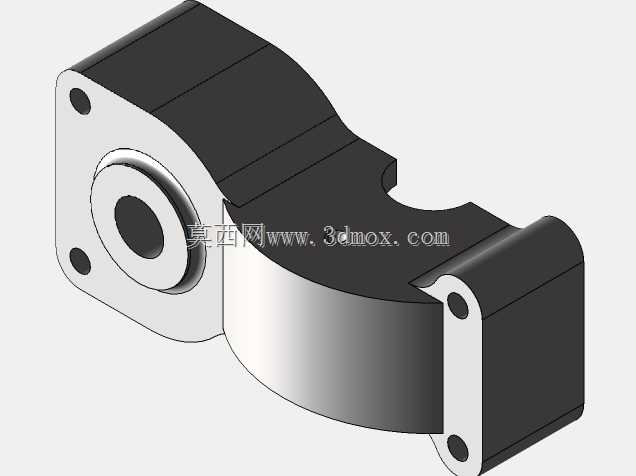

　　该构件为CA6140系列普通车床配套的铰接式支撑连接件，主要应用于车床溜板箱与进给传动机构的运动衔接部位，承担传动过程中的载荷传递与运动导向约束作用，在车床进给换向、刀架纵横向进给切换的动作链路中，作为中间铰接载体抵消传动副产生的径向偏载，避免丝杆、光杆传动端承受额外弯矩，延长进给系统核心传动件的服役寿命。从结构设计逻辑来看，构件采用一体化铸钢坯铣削成型的设计思路，上部设置两个带沉孔的方形安装基准面，安装面的平面度公差控制在0.02mm以内，沉孔为标准螺栓过孔设计，可直接通过内六角螺栓将构件固定在溜板箱的侧壁安装凸台上，两个安装面的中心距严格匹配车床溜板箱原有安装孔位的跨距，无需额外扩孔或加装调整垫片即可完成装配，

　　安装后构件的基准面与溜板箱侧壁完全贴合，不会出现装配应力集中的问题。下部两个同轴的圆柱铰接端是核心功能部位，铰接孔的内径公差带选取H7级精度，孔壁表面粗糙度达到Ra1.6，可与配套的铜套、铰接销轴形成间隙配合，配合间隙控制在0.01-0.02mm之间，既保证铰接转动时无卡滞，又能避免间隙过大导致的进给动作窜动，保障刀架进给的位移精度。两个铰接臂采用变截面斜向支撑结构，臂身厚度从铰接端到安装端逐步递增，在铰接端与安装座的衔接位置设置了R5的圆弧过渡，避免应力集中导致的构件断裂，经有限元校核，在承受最大1200N的径向传动载荷时，构件最大形变量不超过0.008mm，完全满足车床进给系统的刚度要求。从安装边界来看，

　　构件整体外轮廓宽度为126mm，安装面总高度为78mm，铰接端中心距上部安装面的垂直距离为92mm，装配后不会与溜板箱周边的进给手柄、润滑管路产生运动干涉，铰接端的销轴轴向定位采用轴用挡圈槽设计，槽宽2mm，槽深1.1mm，可适配标准GB/T894.1轴用弹性挡圈，装配后销轴的轴向窜动量不超过0.1mm。在实际应用场景中，该构件替换原车床的分体式铰接支架，解决了原有分体结构装配累计误差大、长期使用后连接螺栓易松动的问题，一体化结构的抗冲击性能更强，在车床频繁换向、重载切削的工况下，不会出现铰接部位松旷导致的进给爬行问题，能有效提升车床加工螺纹、端面时的表面加工质量，降低进给系统的故障排查频次。
