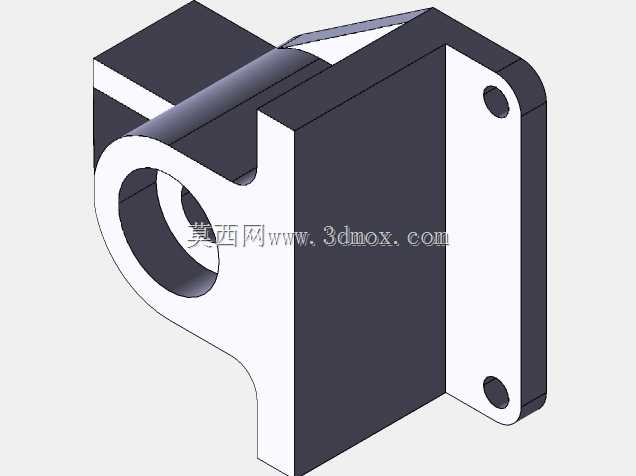

CA6140车床用带安装座铰接支撑部件

　　该部件是CA6140普通车床传动与操作机构中的铰接支撑类构件，主要承担轴类零件的回转支撑、操作杆件的铰接定位功能，在车床溜板箱、进给箱的外部操作联动结构中应用较多，可实现操作手柄与内部传动拨叉的动力传递，同时为回转杆件提供稳定的径向支撑，避免杆件受侧向力出现变形卡滞。从结构设计来看，部件采用一体化铸钢基体加工成型，主体分为安装法兰与铰接套筒两个核心功能段，安装法兰侧设置两个同轴定位销孔，可通过内六角螺栓直接固定在车床箱体的预制安装面上，法兰结合面经过铣削加工，平面度控制在0.02mm以内，保证安装后无贴合间隙，避免长期受振动出现连接松动。铰接套筒的内孔经过精镗加工，内孔表面粗糙度达到Ra1.6，

　　与配套铰接轴的配合公差选用H7/g6间隙配合，既保证铰接转动时无卡滞，又将径向跳动量控制在0.01mm范围内，满足车床操作机构的动作精度要求。套筒外侧设置的加强筋结构连接法兰与套筒外壁，可抵消铰接部位受径向载荷时产生的弯矩，避免套筒根部出现应力集中断裂，筋板厚度根据CA6140车床操作时的最大扳动力核算，安全系数取2.5，可承受最大120N的侧向扳动力无塑性变形。安装边界方面，部件整体沿套筒轴向的总长度为68mm，法兰安装面的外形尺寸为52mm×48mm，两个安装孔的中心距为40mm，适配CA6140车床箱体上预留的标准安装位，替换原有同类型部件时无需额外修改安装孔位，可直接完成装配。铰接套筒的内孔直径为20mm，

　　可适配直径20mm的标准铰接轴，套筒外圆直径为32mm，周边预留的操作空间半径不小于35mm，避免扳动操作手柄时与周边的防护罩、其他操作杆件出现运动干涉。在实际使用场景中，该部件的铰接部位需要定期加注锂基脂润滑，设计时在套筒侧壁预留了M6的油嘴安装孔，可直通内孔配合面，日常维护时无需拆卸部件即可完成润滑作业，降低车床日常保养的工作量。结构建模过程中，对安装孔与铰接内孔的同轴度、法兰面与套筒轴线的垂直度都做了严格的公差约束，所有倒角、圆角都按照车床零件的加工工艺要求设置，避免加工时出现应力集中或者锐边划手的问题，完全符合普通车床零部件的设计规范与加工要求，可直接用于CA6140车床的备件生产、维修替换，也可作为同类型铰接支撑部件的设计参考模板。
