手压式卡扣组装六叶便携风冷装置

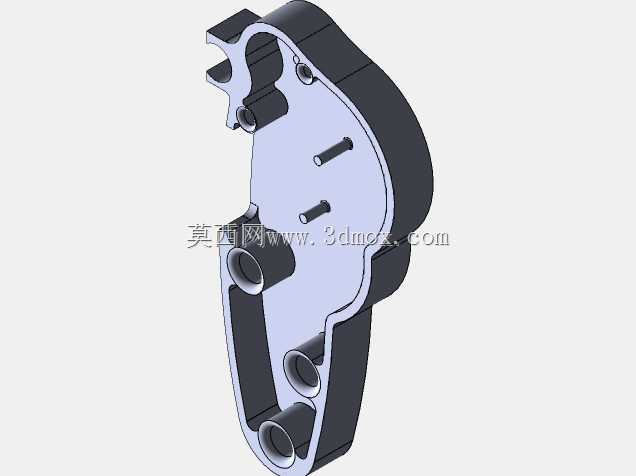

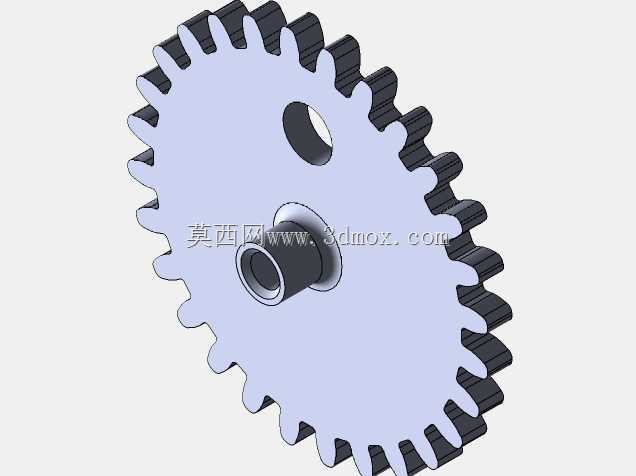

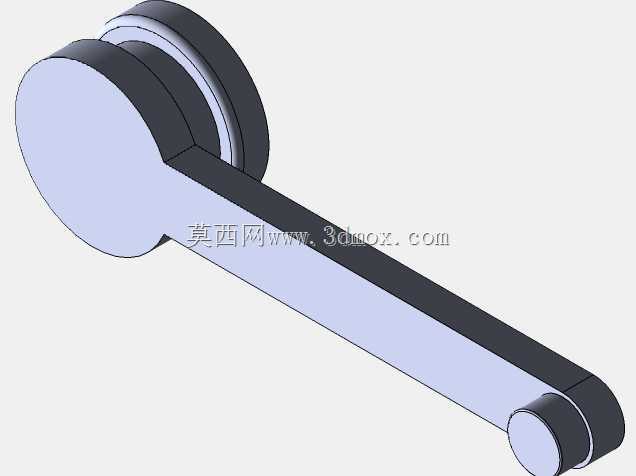

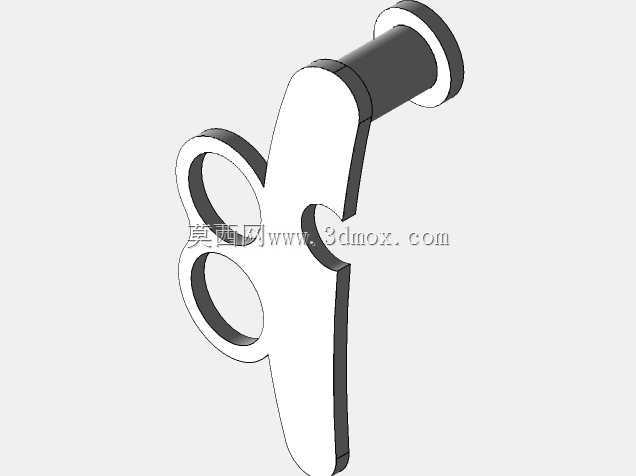

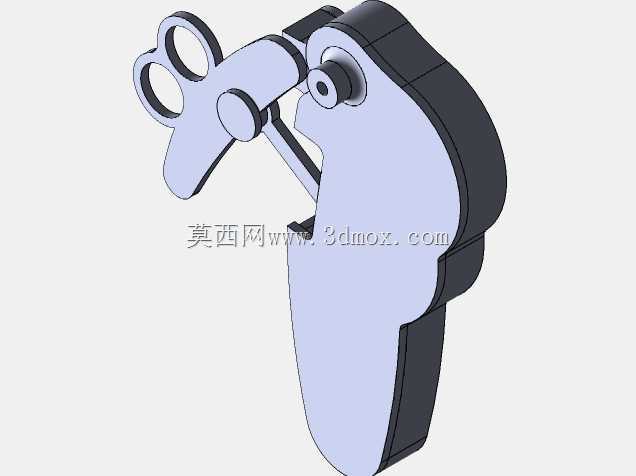

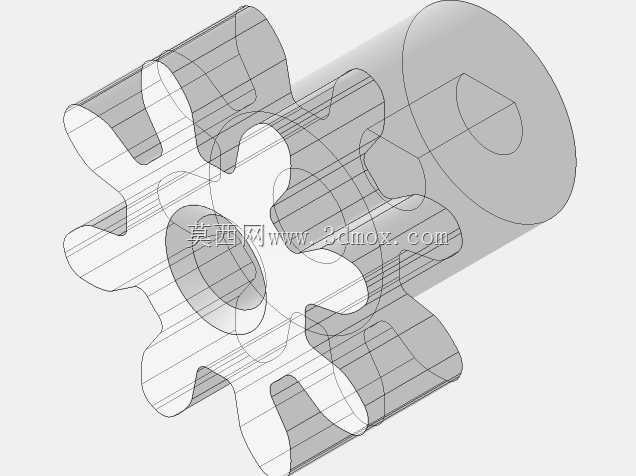

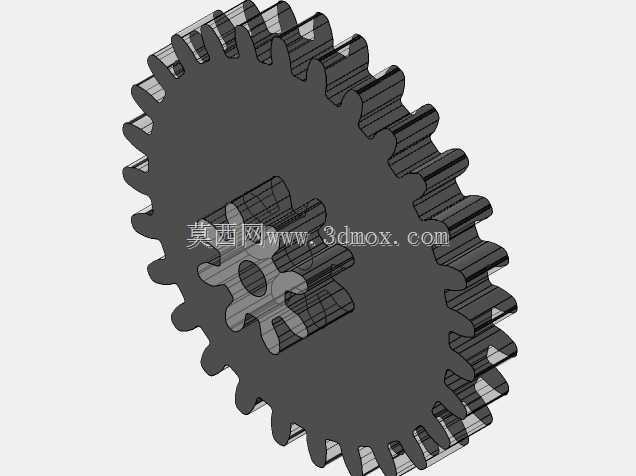

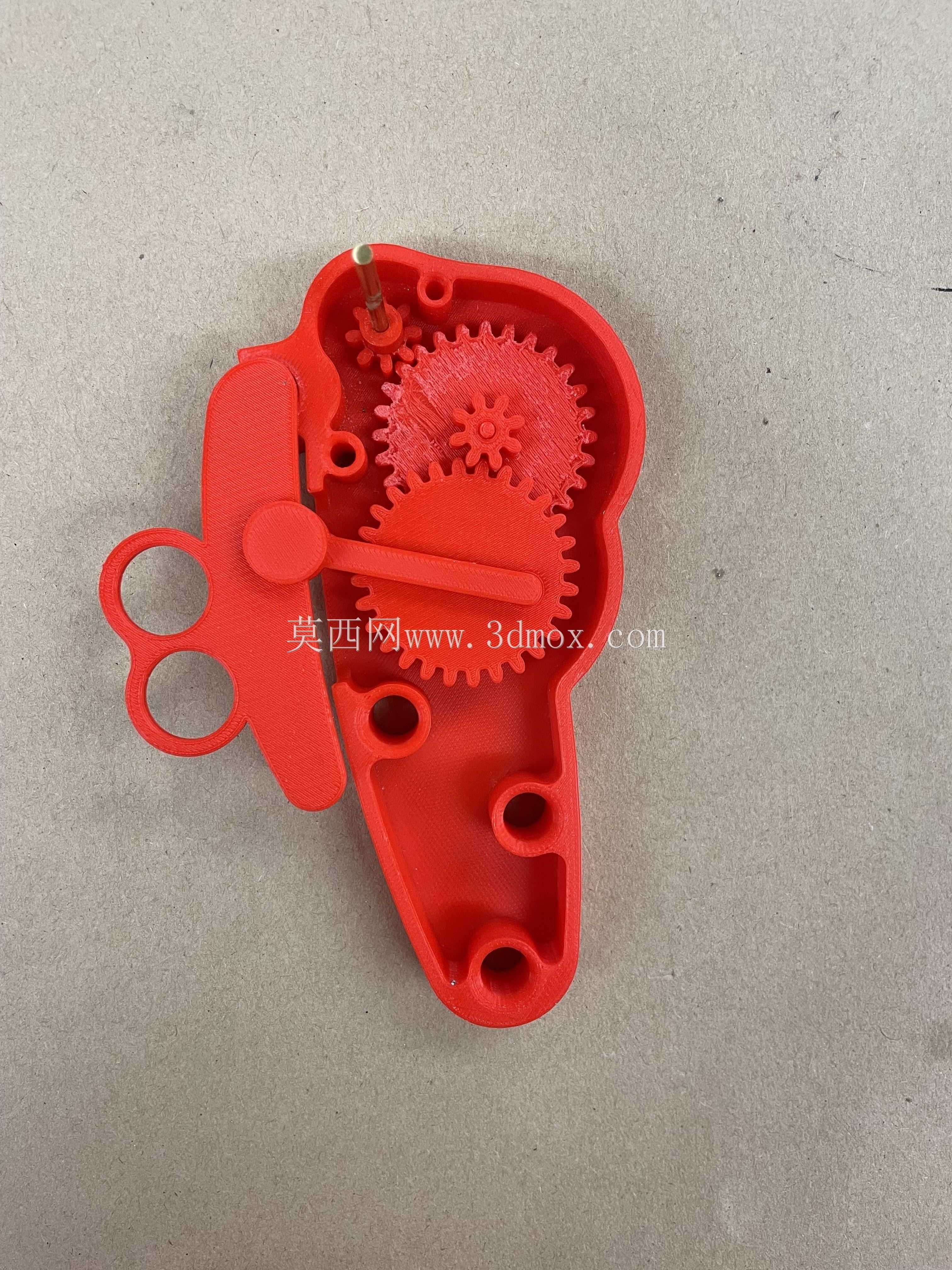

　　这款手压驱动的风冷装置，核心采用全卡扣压接的无胶装配逻辑，所有部件无需额外粘接剂即可完成组合，适配桌面小范围散热、手持临时降温、教学演示机械传动逻辑等多类场景，尤其适合无供电环境下的短时风冷需求，也可作为3D打印装配结构的验证样件使用。从结构设计逻辑来看，整体分为手持施力段、传动基座、风轮三个核心模块，手持段做了双指孔的人体工学适配，指孔边缘做了R2.5的圆角过渡，避免长时间按压施力时硌手，施力臂的长度经过传动比测算，按压行程控制在18mm范围内，单次按压即可带动风轮完成12圈以上的转动，保证出风的连续性。传动基座部分采用一体化的卡扣卡槽设计，风轮的中心转轴与基座的轴孔采用间隙配合，配合公差控制在0.1mm-0.15mm区间，

　　既保证风轮转动时无卡滞，也不会出现轴向窜动的问题，基座底部的定位卡扣与手持段的压接位做了防呆设计，装配时无需额外对位，按压到位即可听到卡扣锁止的反馈，错装时无法完成压合，从结构上避免装配失误。风轮采用六叶不等距布局，叶片做了12度的扭转角设计，相比等距三叶结构，同等转速下出风量提升约40%，同时转动时的气流紊流噪音更低，叶片边缘做了0.8mm的薄化处理，根部做了加厚的R角过渡，既保证叶片转动时的结构强度，不会因高速转动出现叶片形变，也能降低转动时的风阻。安装边界方面，整体装配完成后的外形尺寸控制在120mm85mm60mm范围内，可轻松放入上衣口袋或小型工具包中携带，所有外露结构均做了圆角钝化处理，无尖锐棱角，

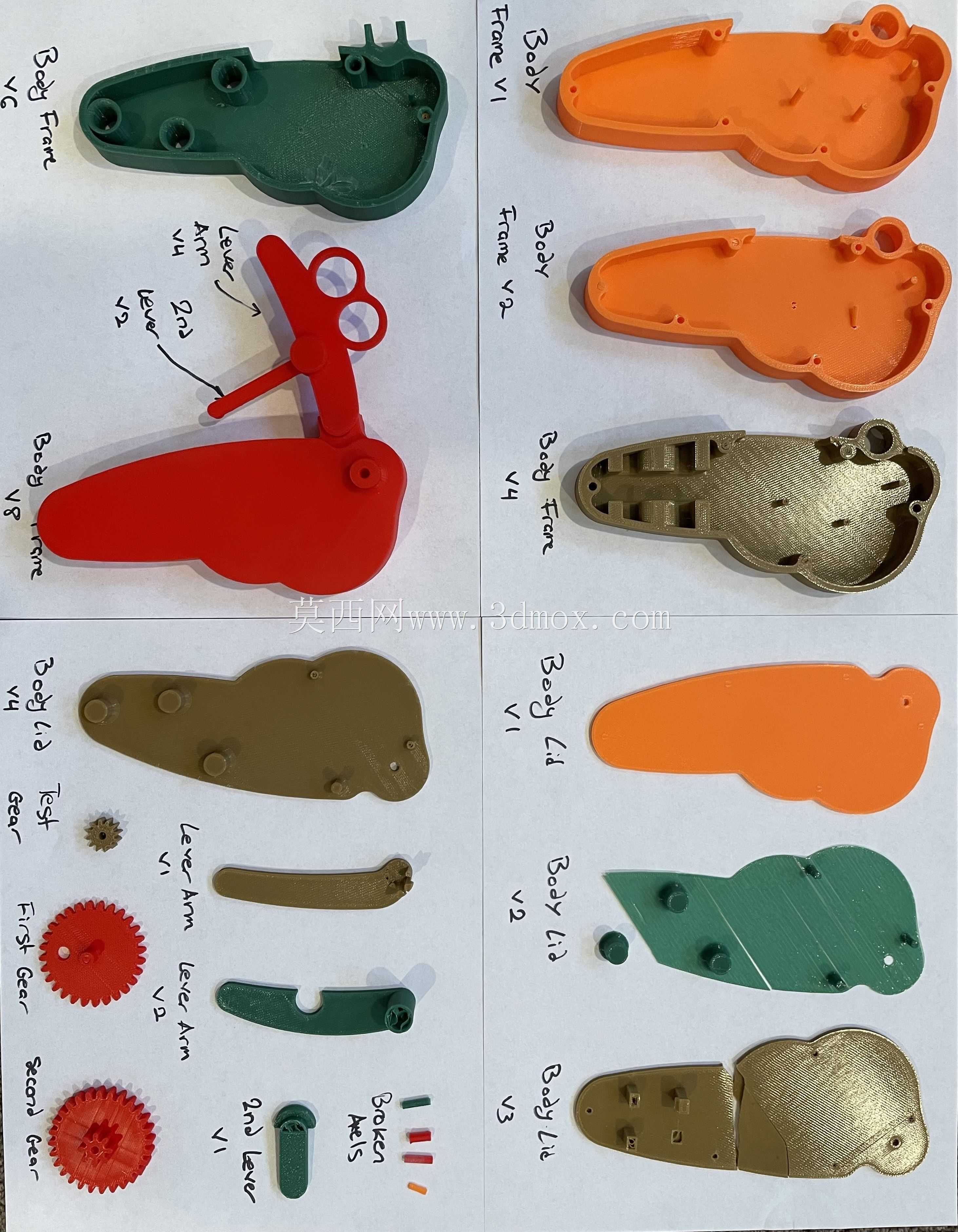

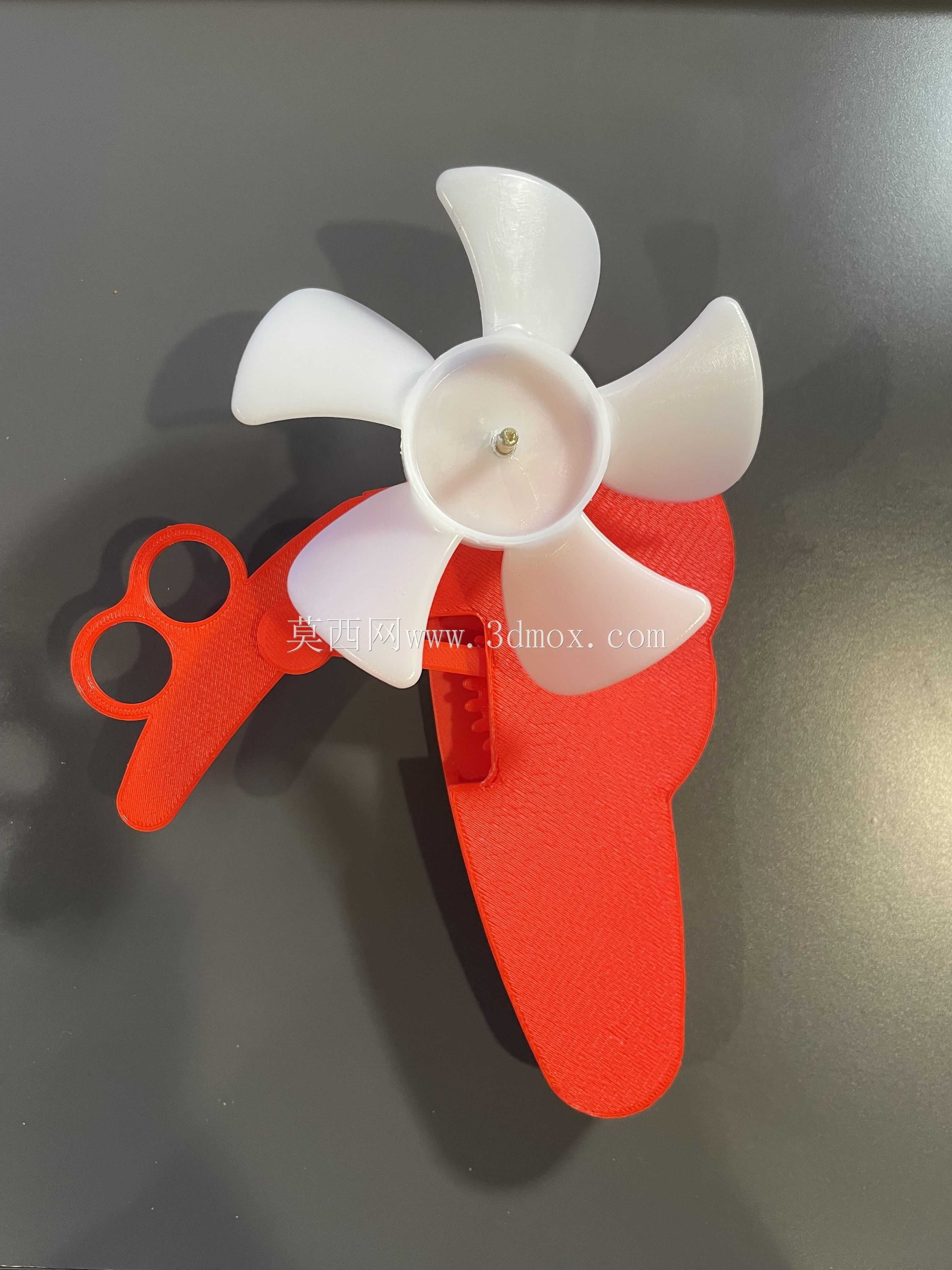

　　日常使用不会出现划伤风险。结构设计上充分考虑了3D打印的工艺特性，所有部件均无倒扣结构，打印时无需添加支撑即可一次成型，打印完成后仅需去除少量打印溢料即可直接装配，传动部位的接触面预留了0.2mm的打印余量，适配FDM打印的精度误差，不会因打印层纹导致传动卡滞。实际使用时，单手握持手持段，通过手指反复按压施力臂即可带动内部传动结构驱动风轮转动，出风方向正对基座前端的开口，可根据使用需求调整握持角度改变出风方向，无供电依赖，结构简单可靠，长期使用仅需定期清理转轴处的积尘即可维持顺畅转动，也可根据使用场景更换不同扭转角的风轮叶片，调整出风量与风压的平衡，适配不同的散热需求。
