跨音速风洞试验段模块化结构设计方案

　　在航空航天气动性能验证领域，风洞试验是获取飞行器跨音速飞行状态下气动参数的核心手段，而试验段作为风洞系统中直接安放测试模型、完成流场观测与数据采集的核心舱段，其结构设计合理性直接决定试验效率、流场品质与测试成本控制水平。传统跨音速风洞试验段多采用整体焊接式固定框架结构，每次更换测试工况、调整测试模型安装位时，都需要对整个舱段进行拆解、重新搭建内部支撑结构，单次工况调整往往需要数天的停机准备时间，不仅大幅拉长试验周期，还会因反复拆装带来框架形位公差累积，影响试验段内部流场的均匀性，甚至导致测试数据出现系统性偏差。

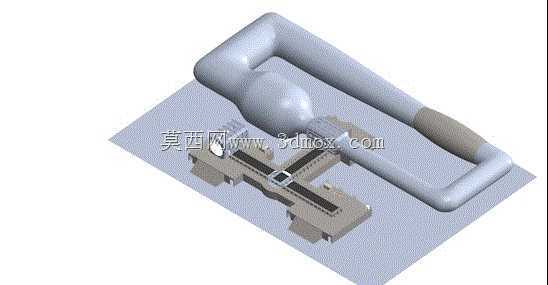

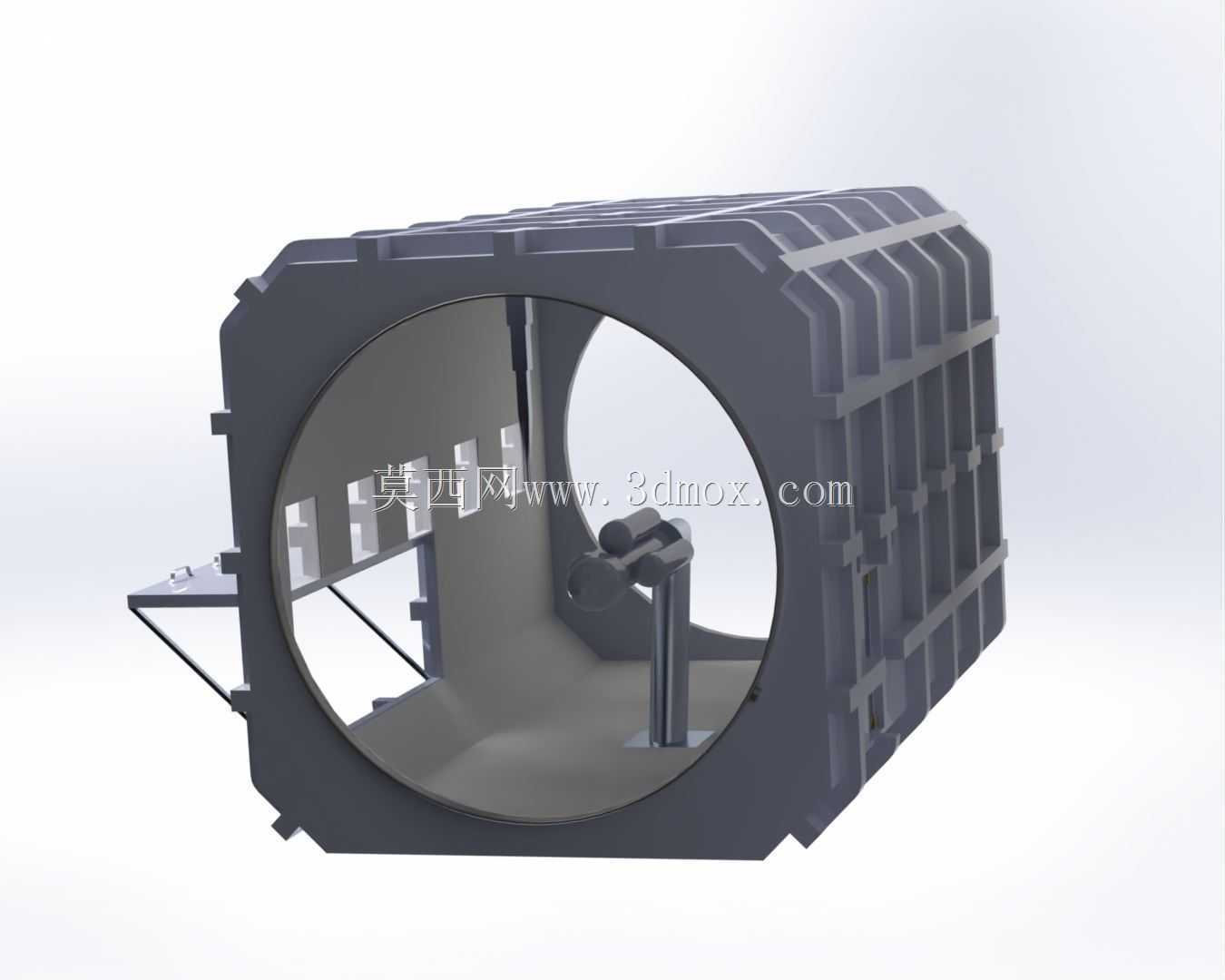

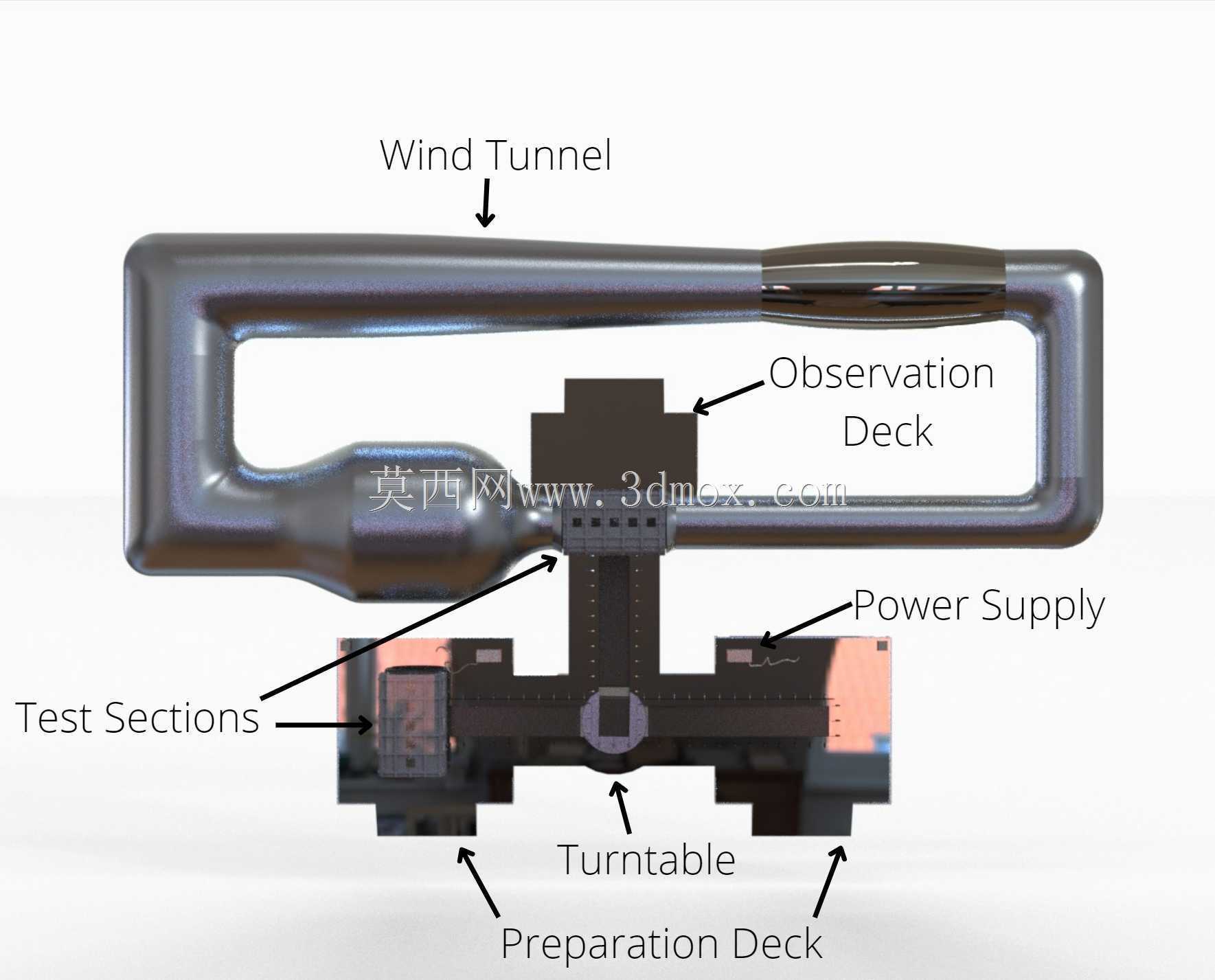

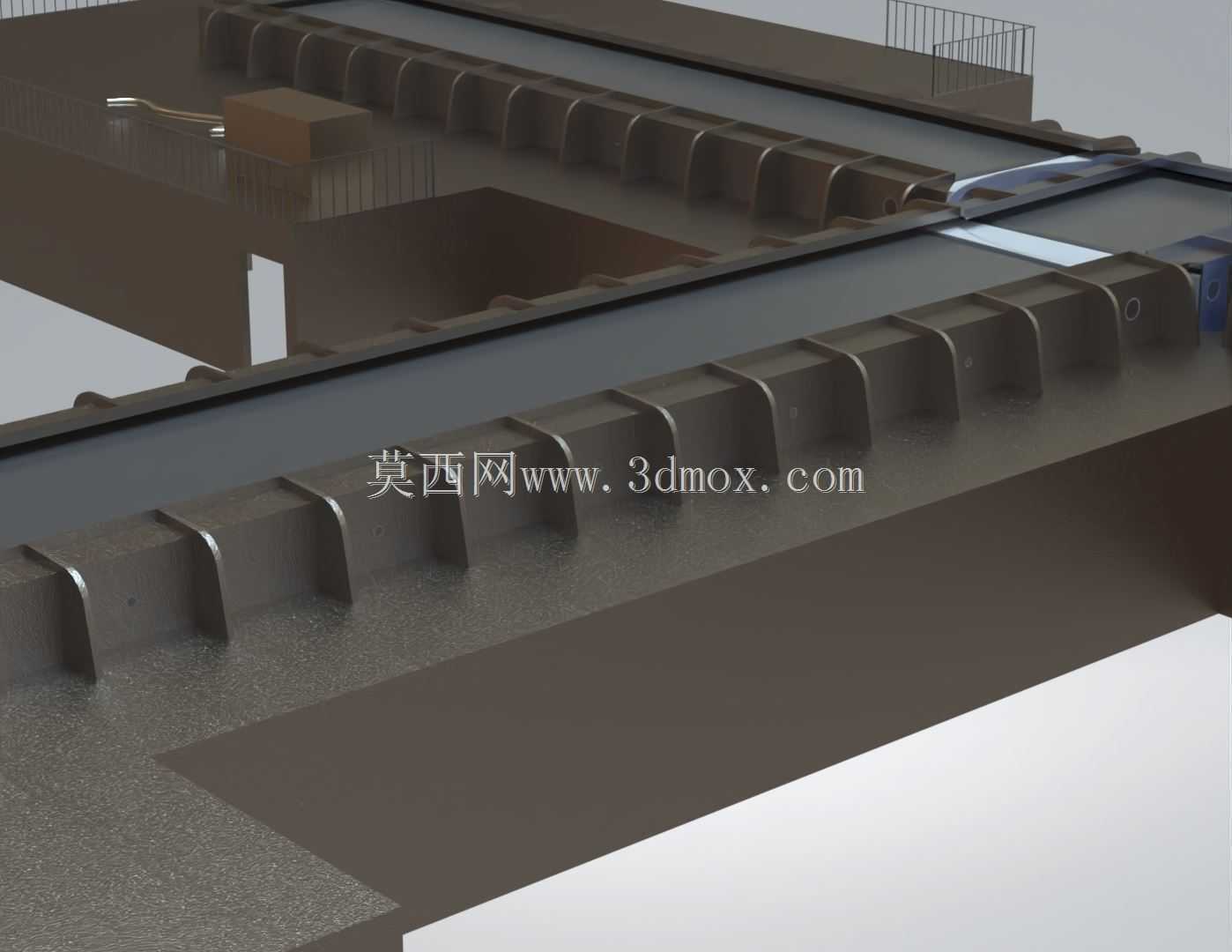

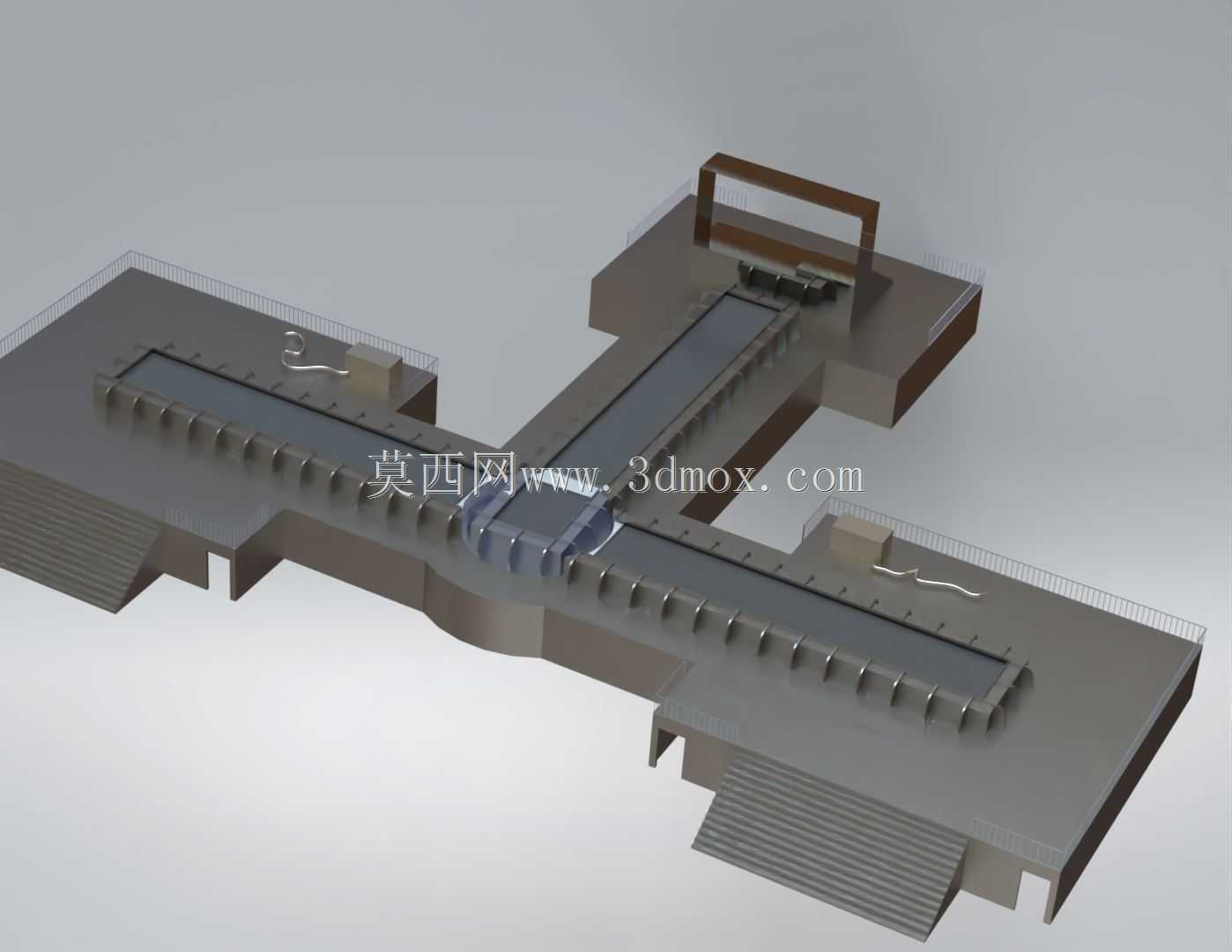

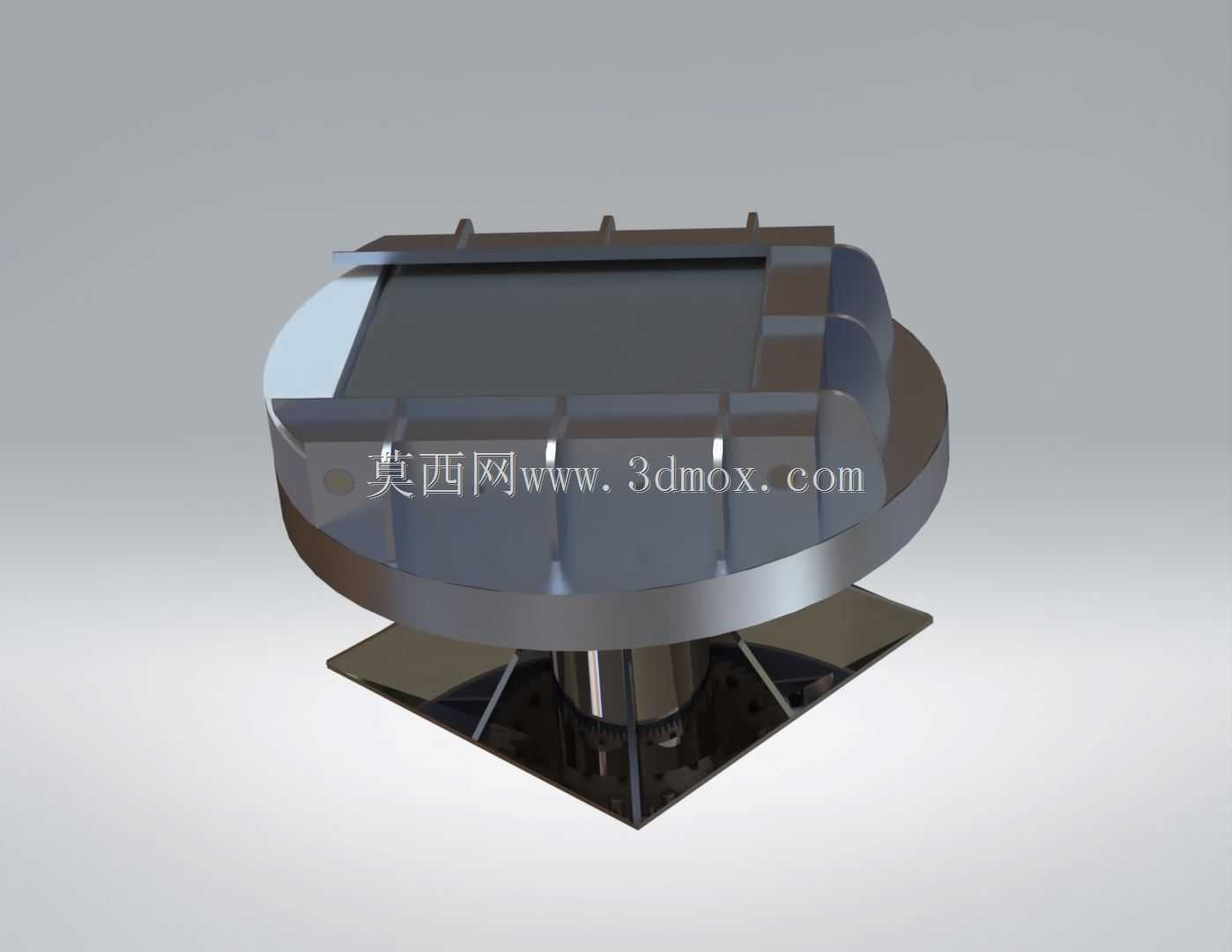

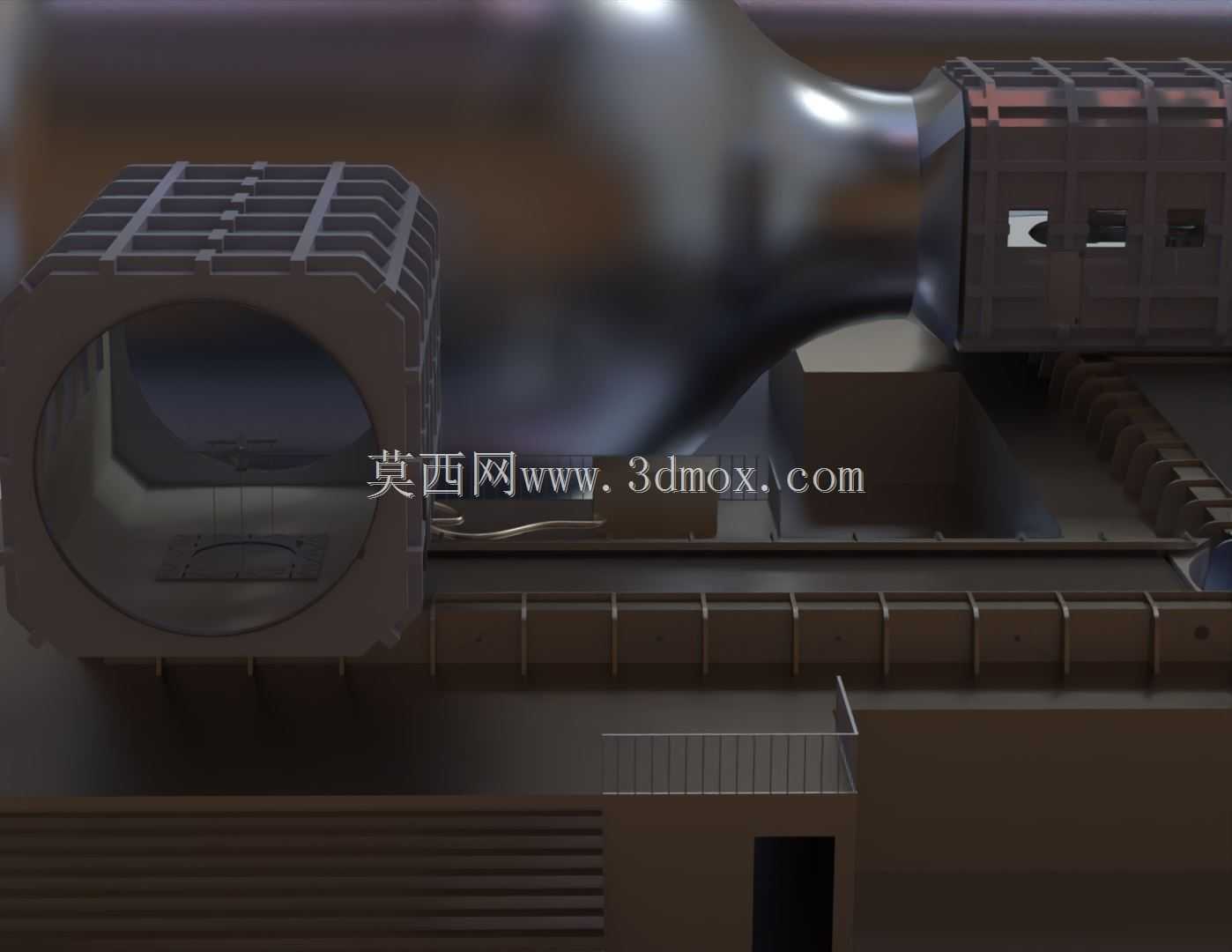

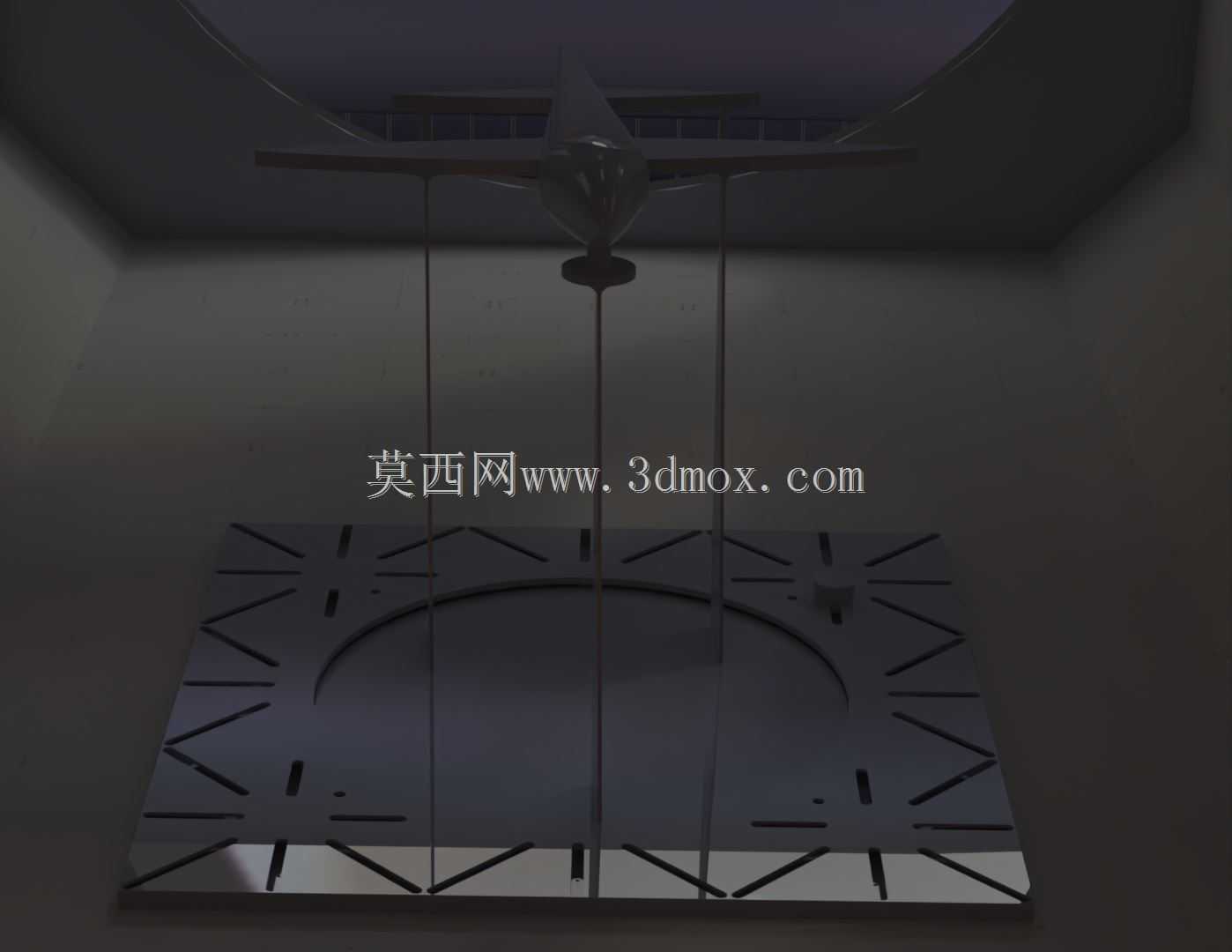

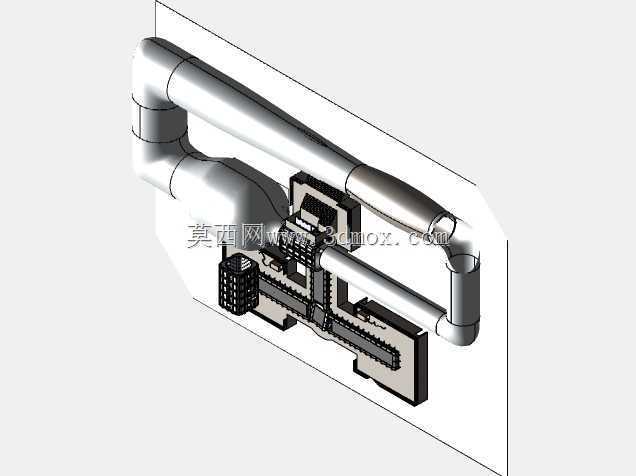

　　这套跨音速风洞试验段的结构设计，核心围绕快速工况切换、低改造成本、高流场稳定性三个核心工程需求展开，整体采用回环式流道布局搭配双测试位轮换的结构逻辑，整套试验段仅配置两个可独立使用的测试工位，当其中一个工位正在开展持续数小时的气动测试时，操作人员可在另一工位完成下一组测试模型的安装、传感器校准、支撑结构调试工作，待当前工位测试结束后，通过集成的输送转台结构直接将待测试工位送入流道核心区，将已完成测试的工位转出至操作区，全程无需拆解流道主框架，可将工况切换的停机时间压缩至传统结构的十分之一以内，大幅提升风洞设备的年运行试验时长。

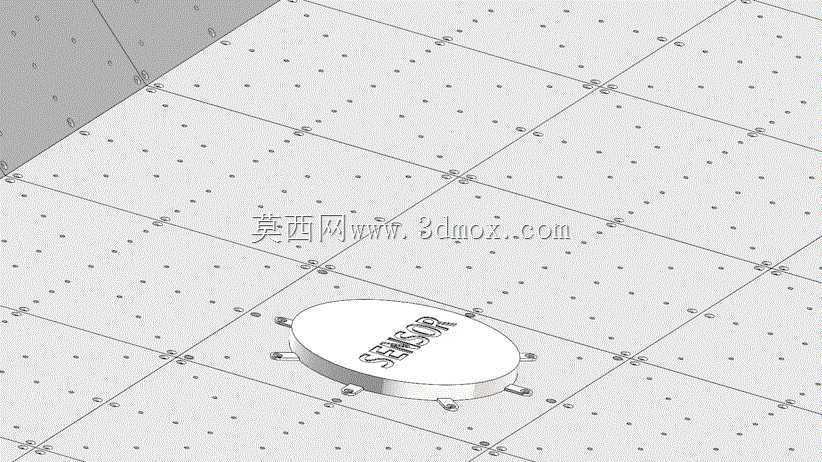

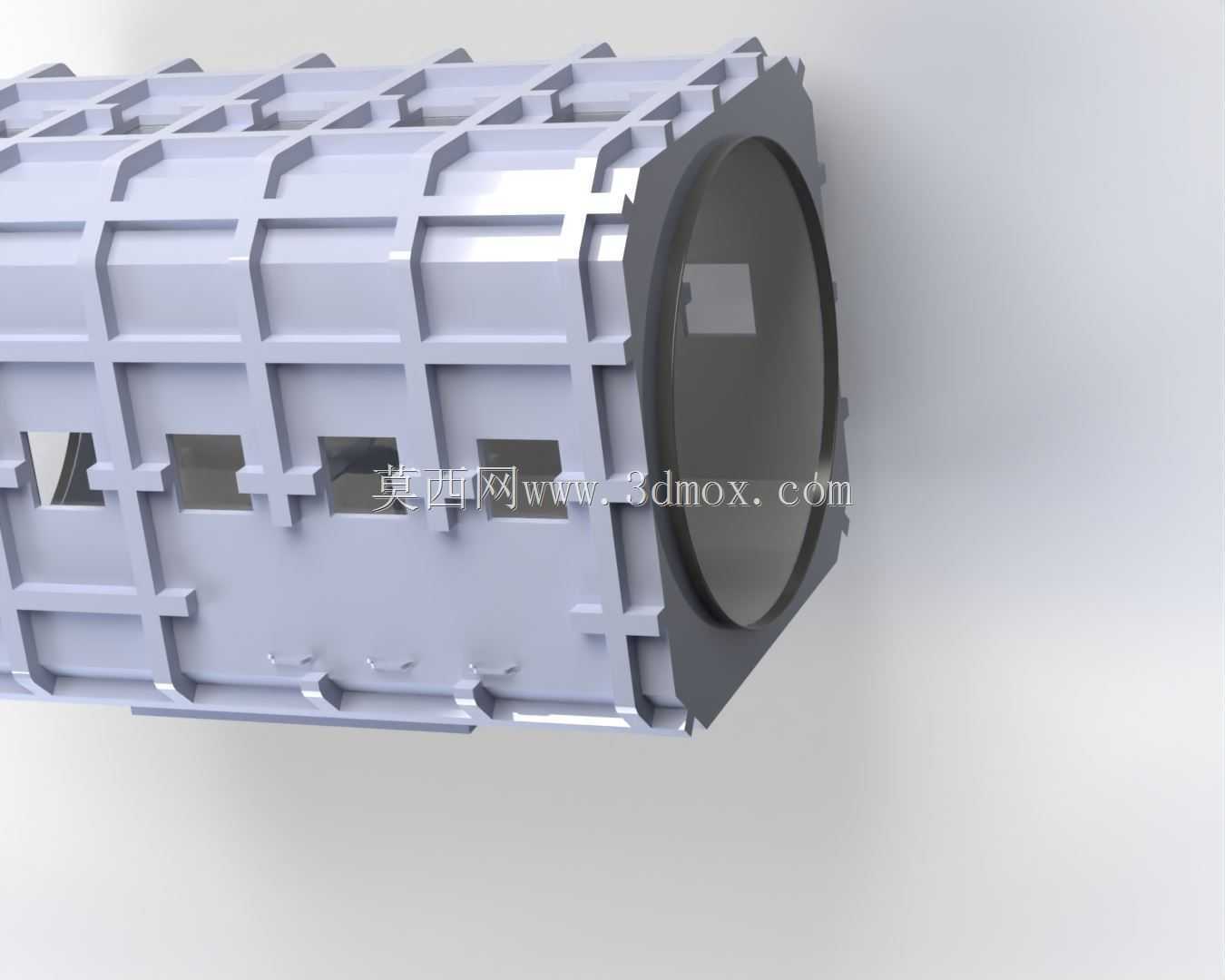

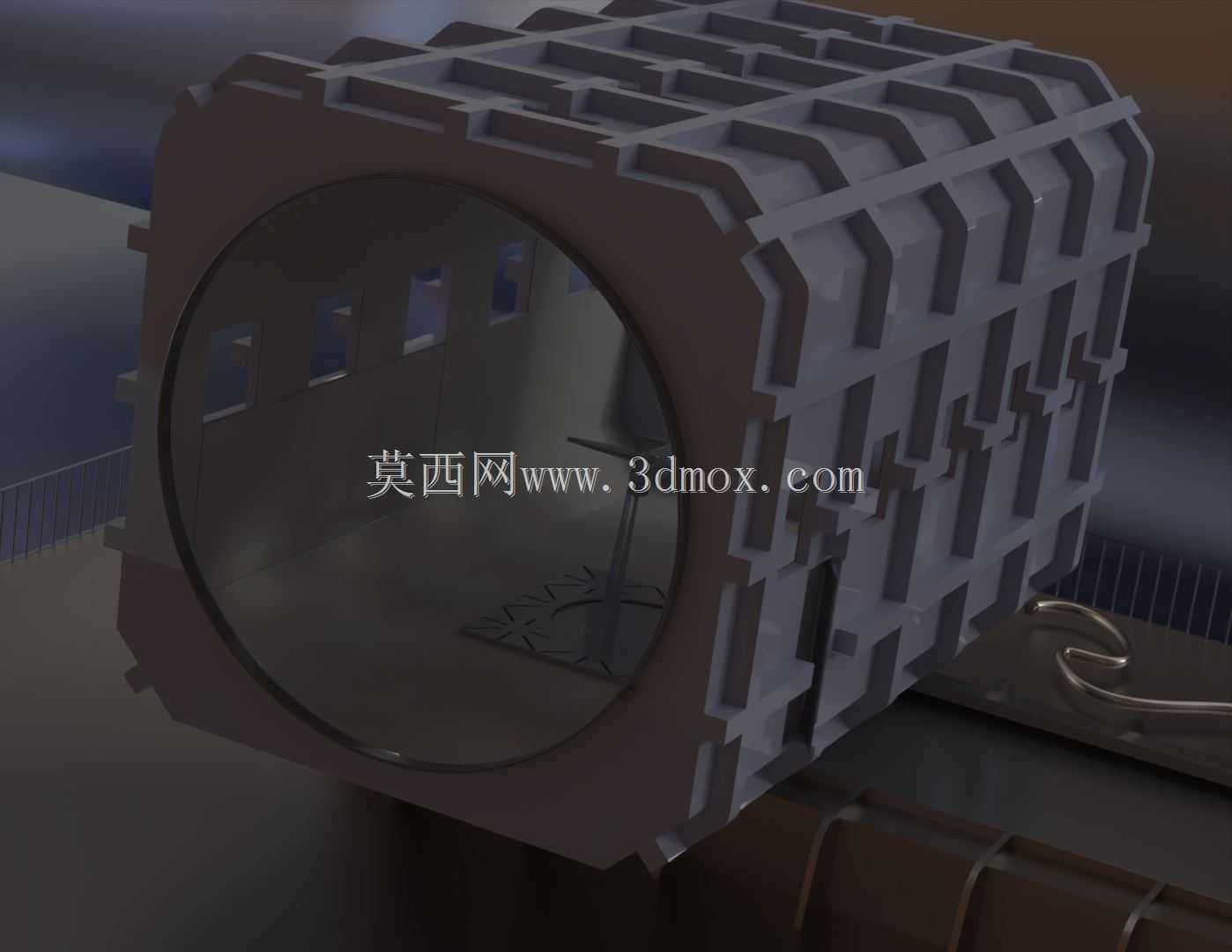

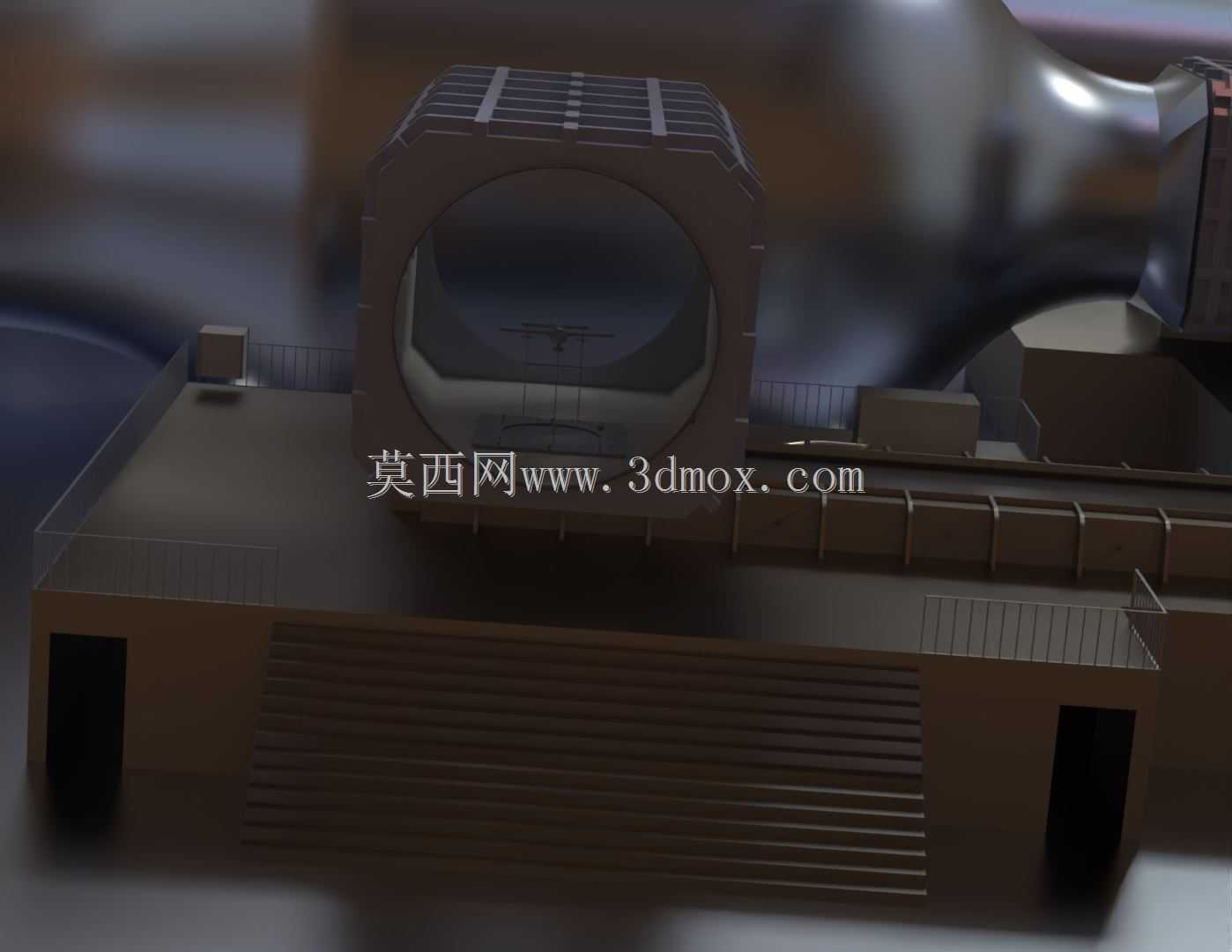

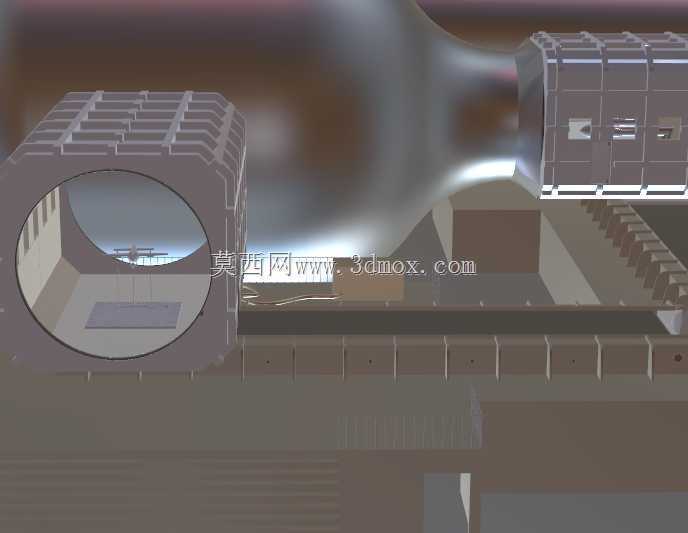

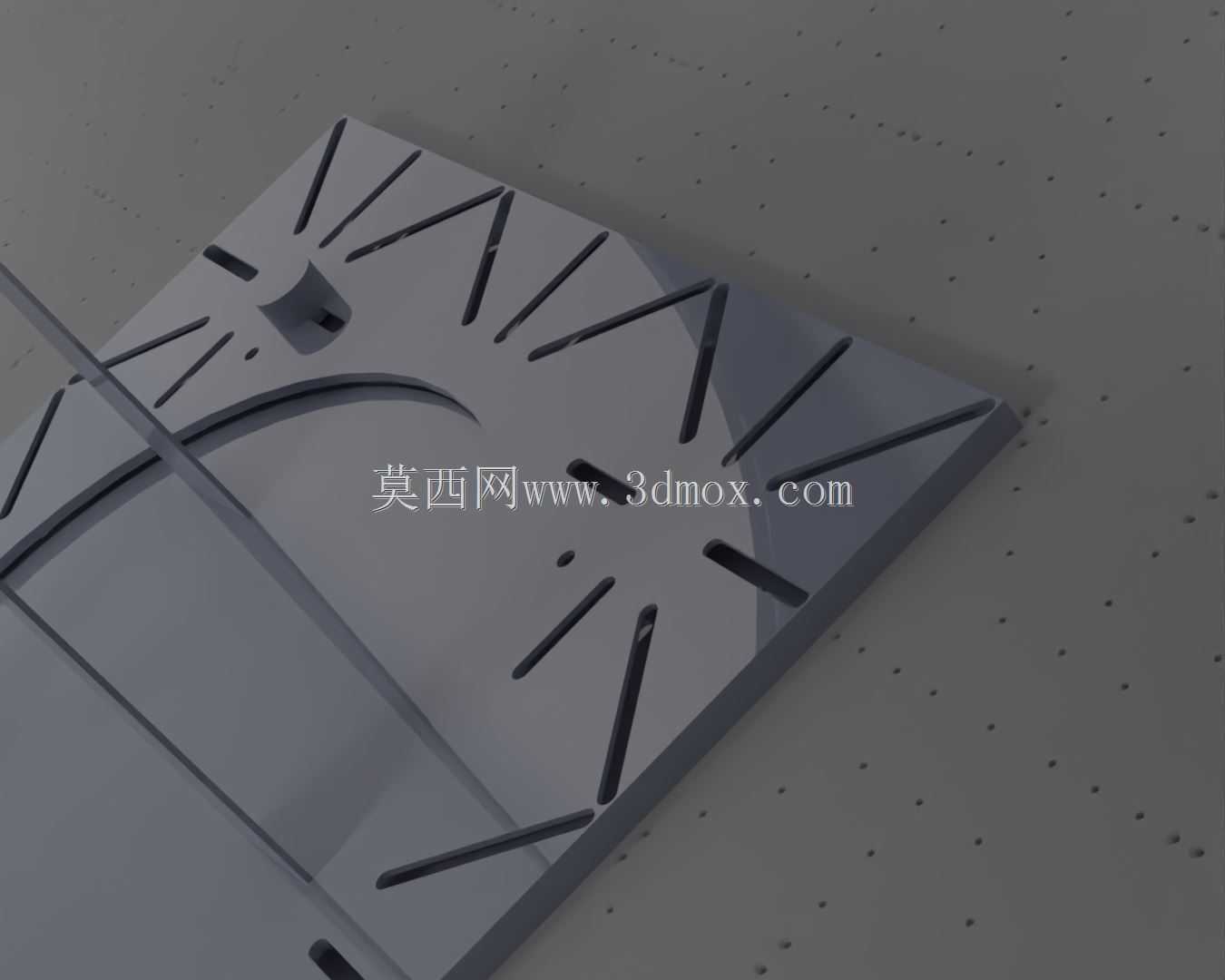

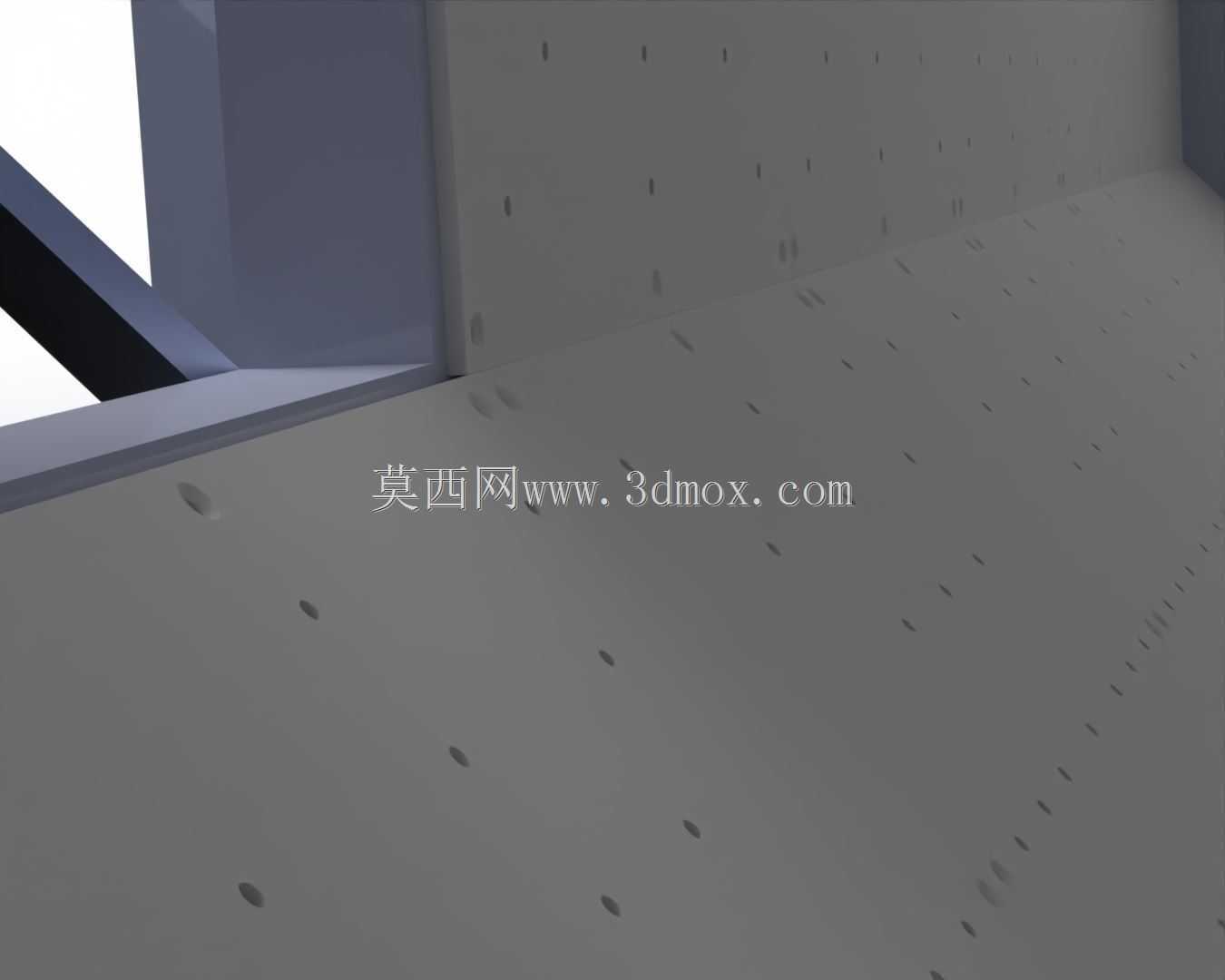

　　试验段的壁板结构采用标准化快拆设计，单块壁板为聚碳酸酯材质，兼顾透光观测需求与结构强度要求，每块壁板通过阵列布置的弹簧插销与测试段框架实现快速连接，框架内部焊接有对应位置的螺母座，壁板安装时仅需向内推压即可完成锁止，锁止结构自带冗余防松设计，可在跨音速流场带来的持续振动工况下保持壁板连接位置无松动，避免壁板缝隙产生的流场扰动影响测试精度。壁板采用中空带支撑肋的结构形式，在保证壁板整体刚度、抵抗流道内外压差变形的前提下，预留了传感器走线的内部通道，所有壁板上的压力传感器、温度传感器线缆均可通过中空框架内部的走线槽汇总至数据采集端，无需在试验段内部额外布置明线，减少流场中的多余干扰物。

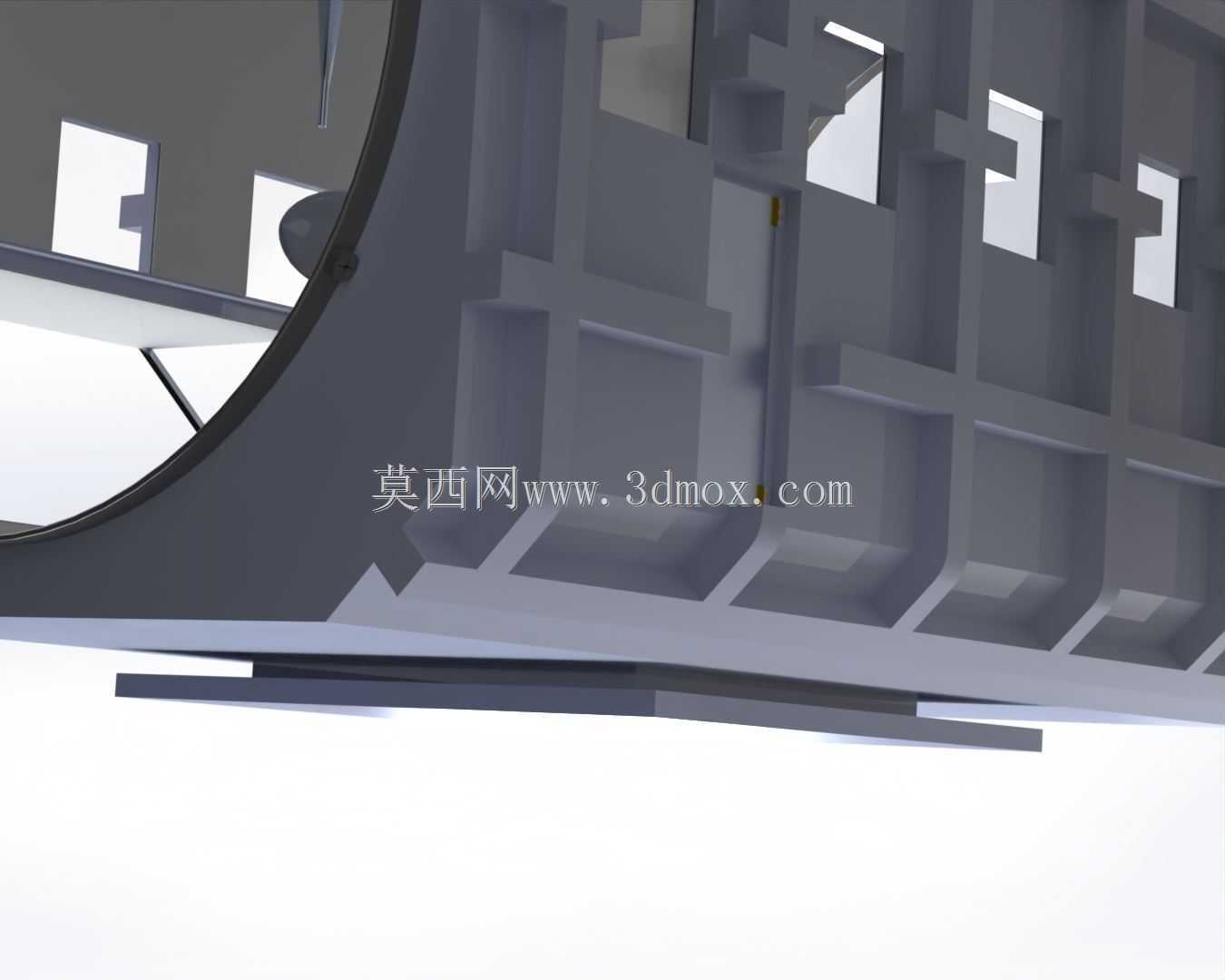

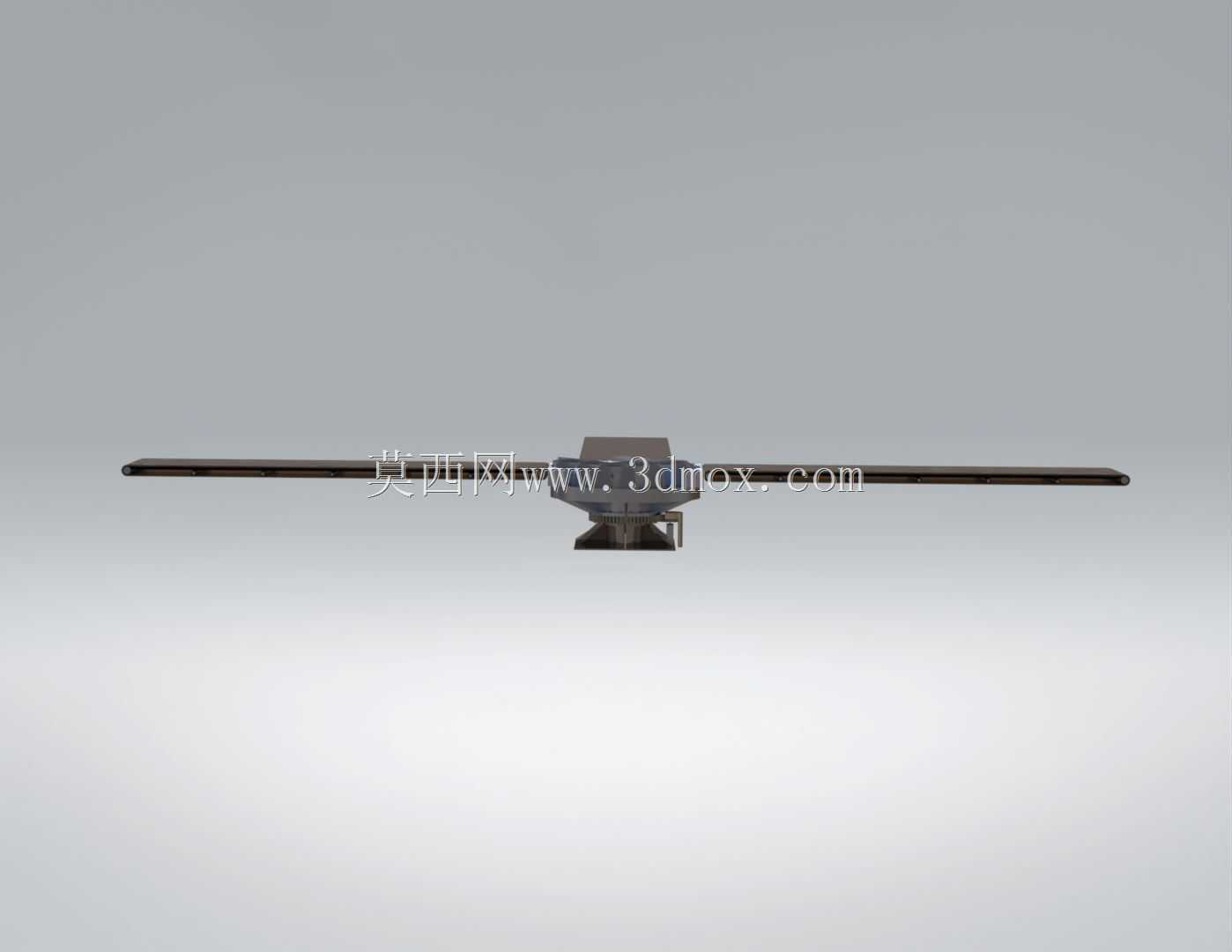

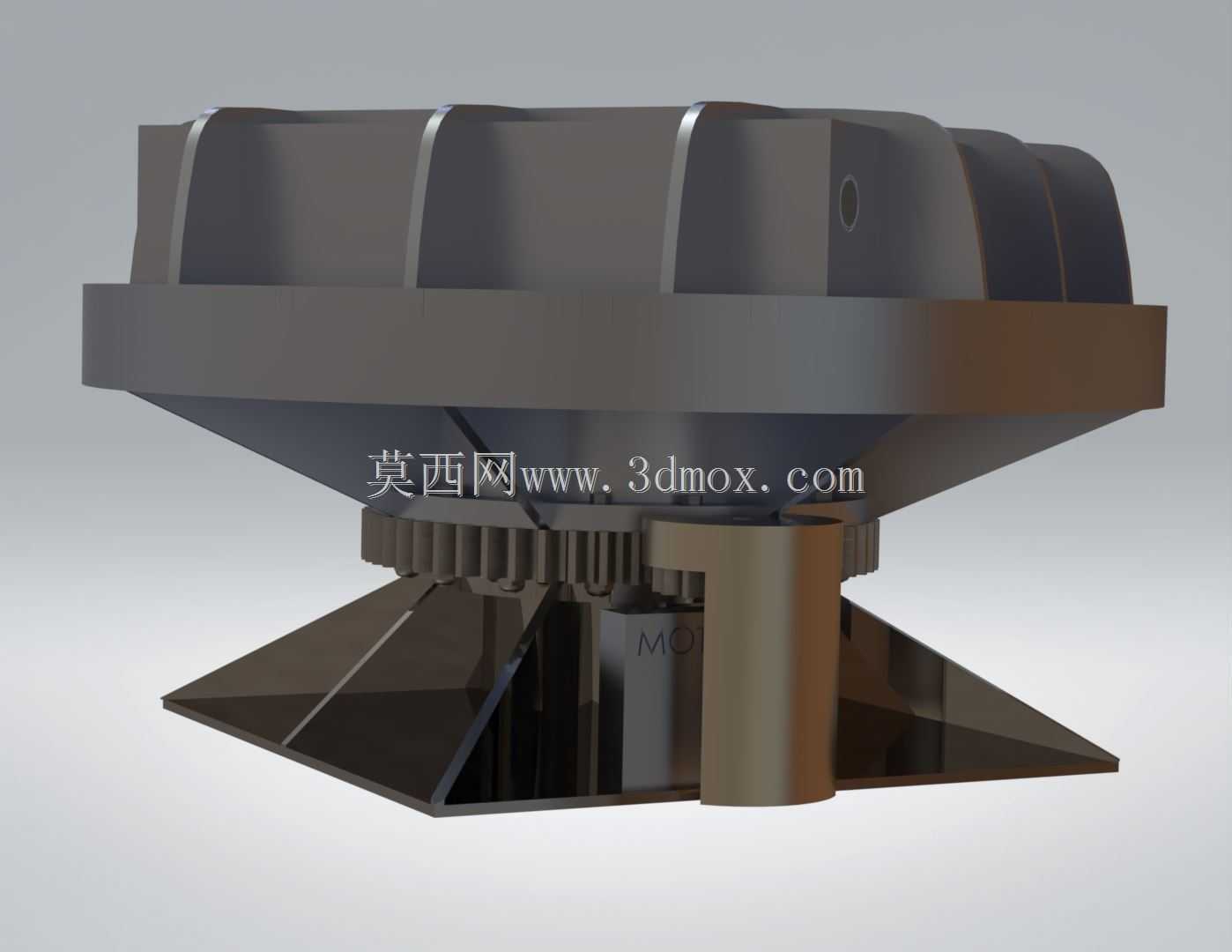

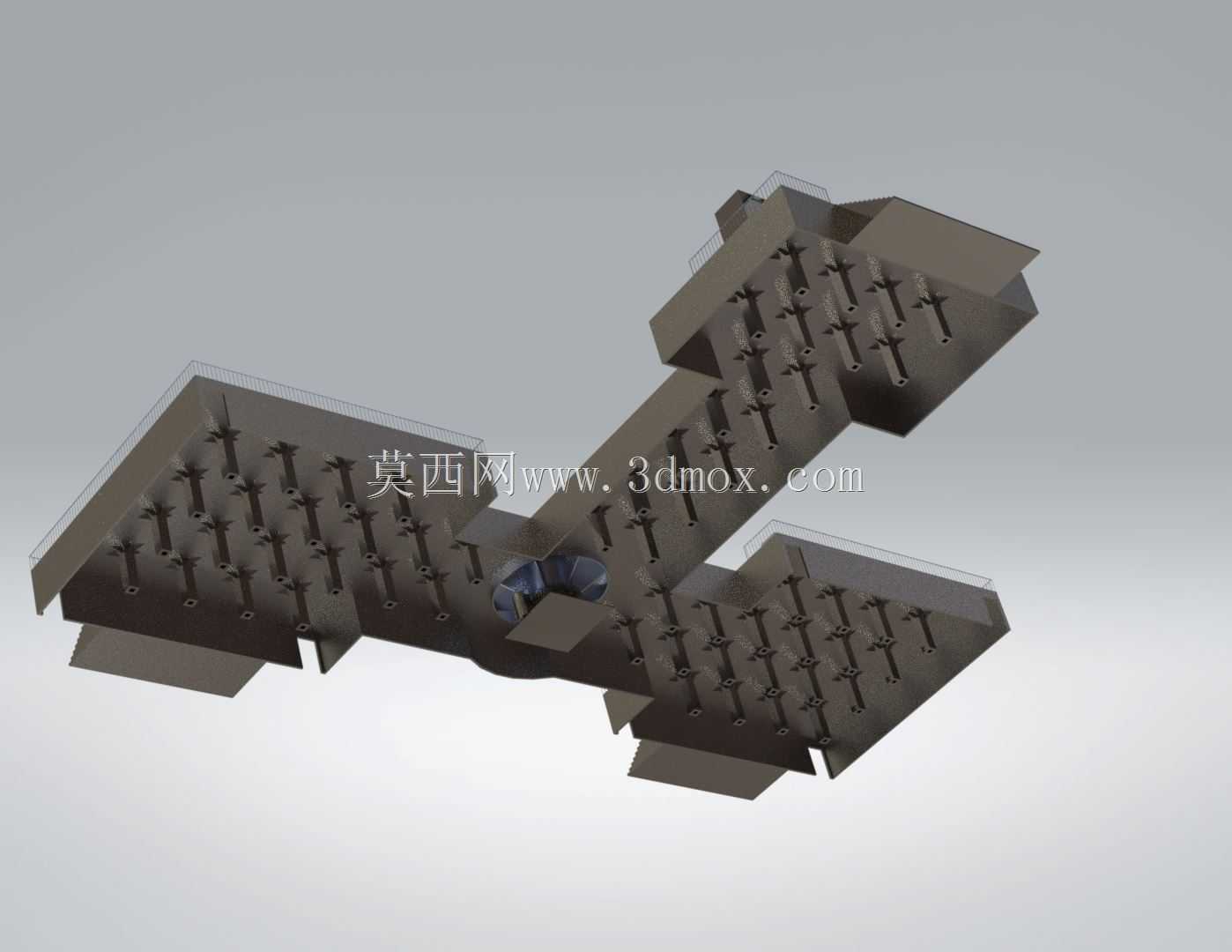

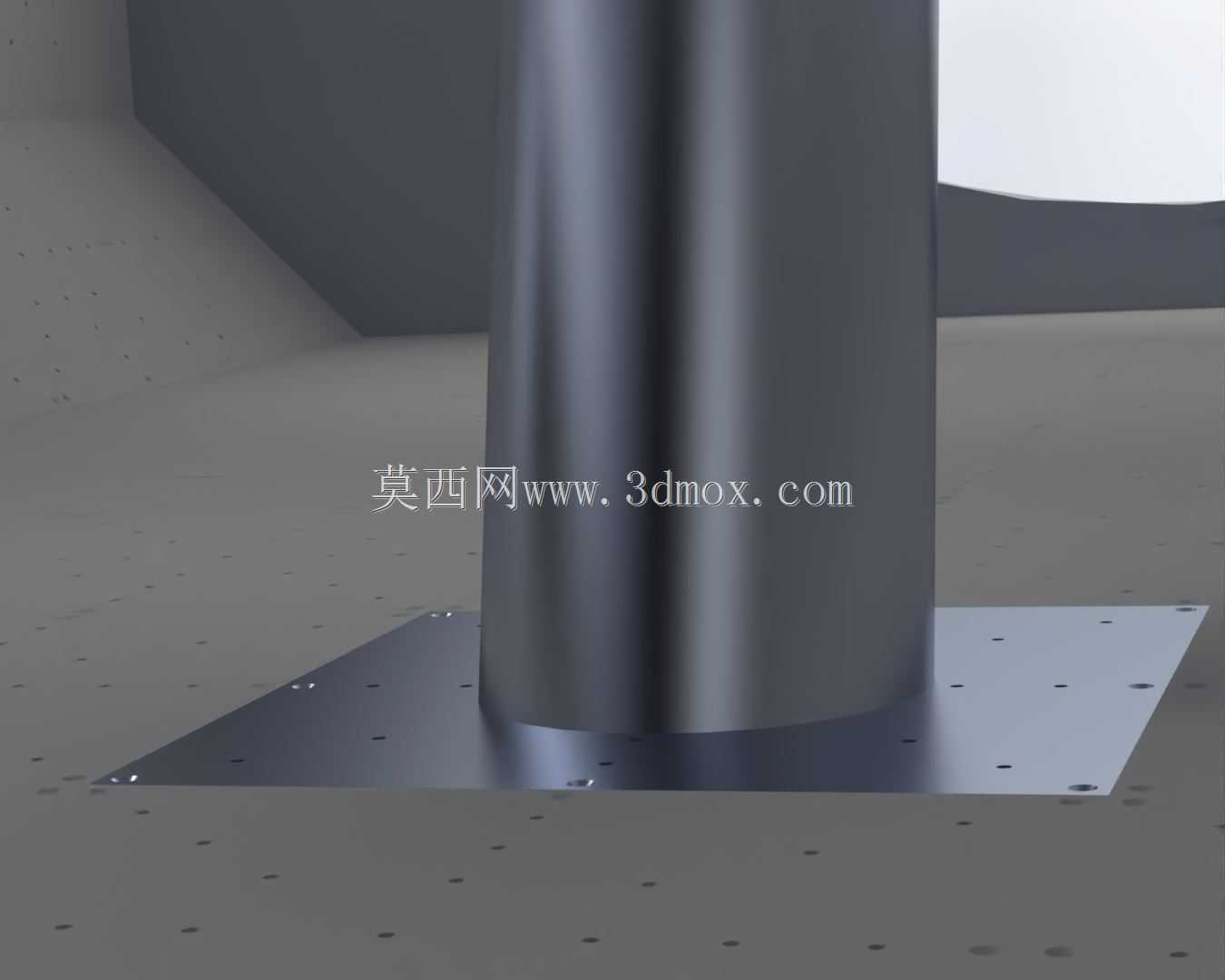

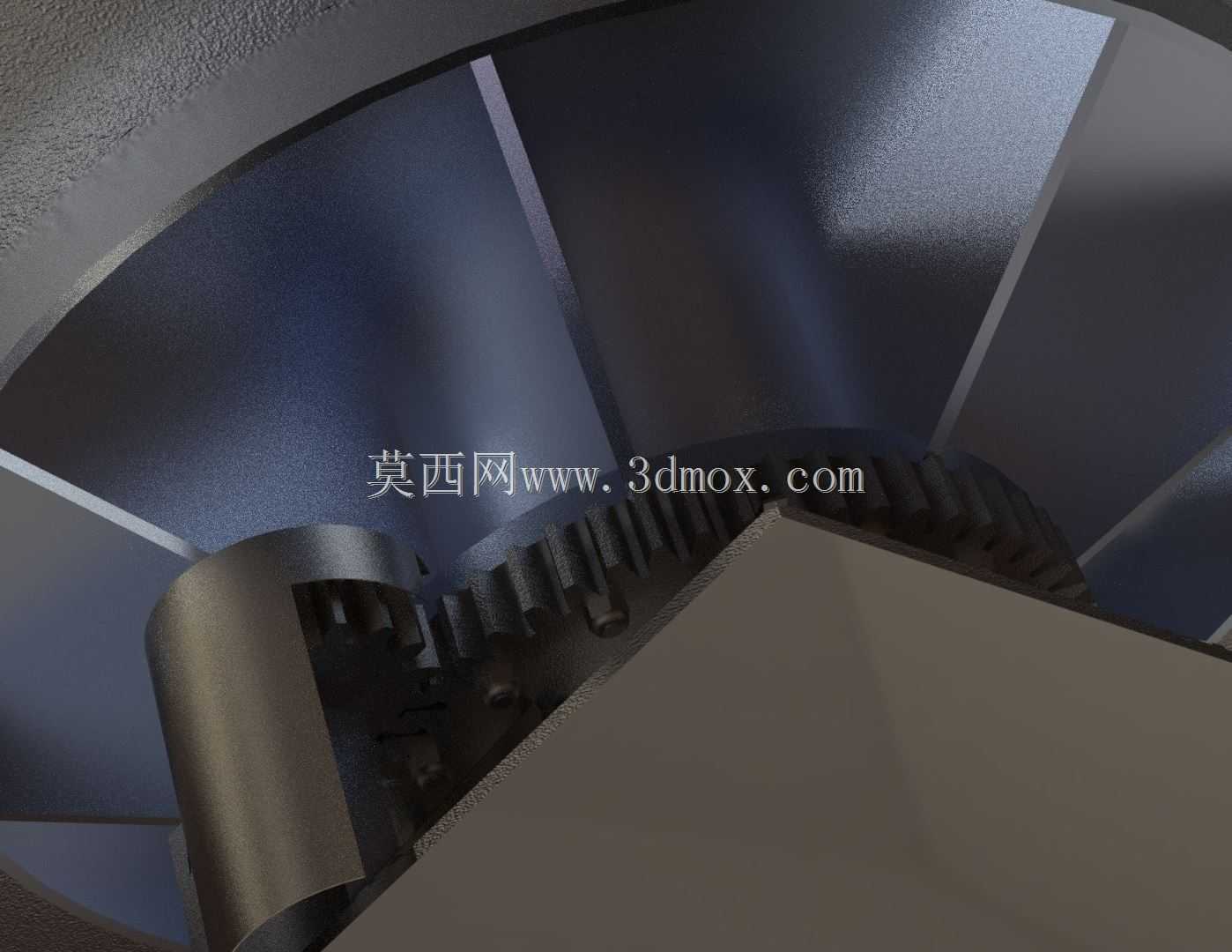

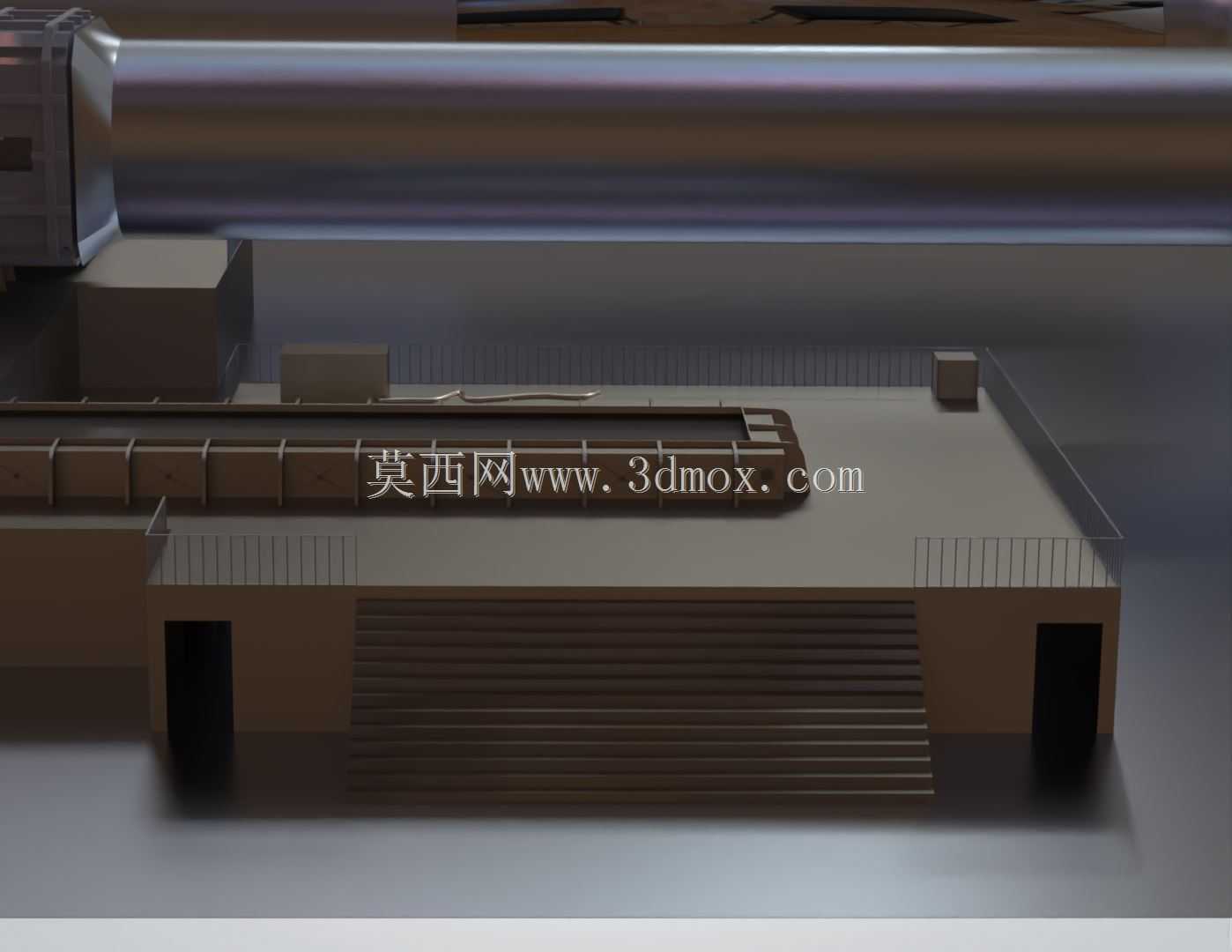

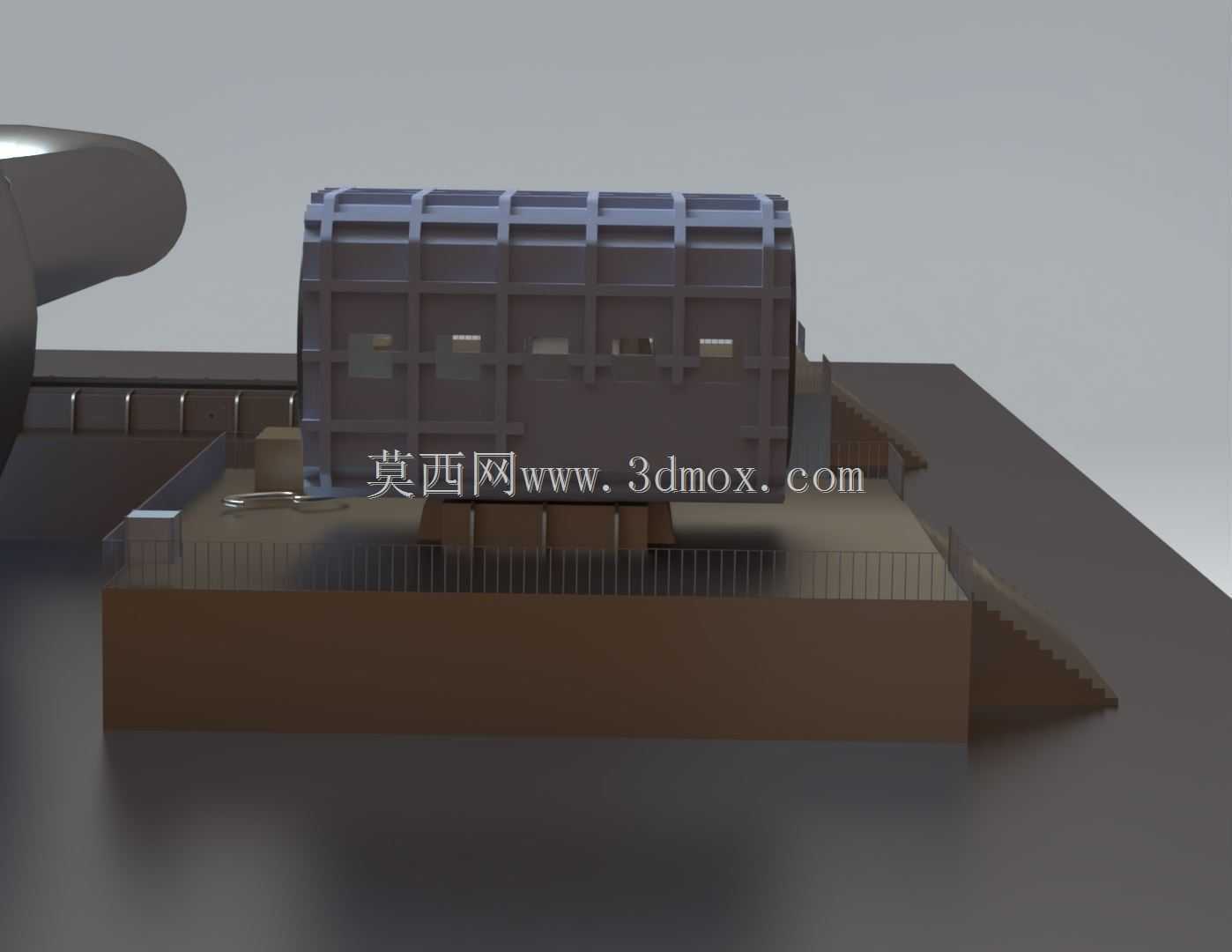

　　从安装边界来看，整套试验段的主体框架采用型钢焊接成型，底部设置有带水平调节脚座的安装平台，可直接固定在风洞实验室的混凝土地基上，安装时仅需保证流道进出口与风洞上下游的扩压段、稳定段法兰对接面的同轴度公差在允许范围内即可，无需额外搭建复杂的支撑结构。试验段侧面预留有标准化的观测窗安装位与光学测试设备接口，可直接适配粒子图像测速系统、纹影仪等常用流场观测设备的安装需求，无需对壁板进行二次打孔改造。转台输送机构采用伺服驱动的齿轮齿条传动形式，运动行程覆盖两个测试工位的切换距离，传动位置设置有硬限位与软限位双重保护，避免工位切换过程中出现超程碰撞损坏框架结构。

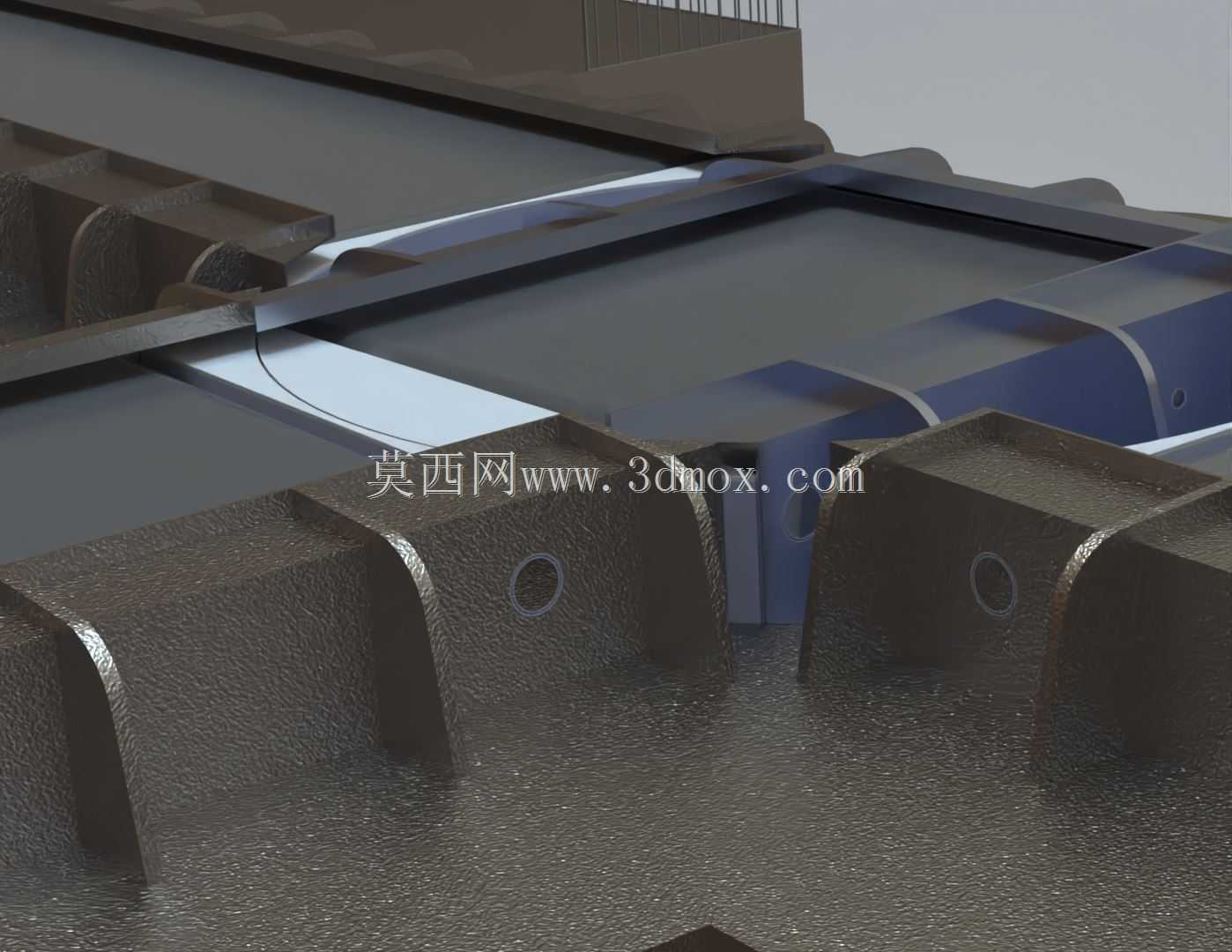

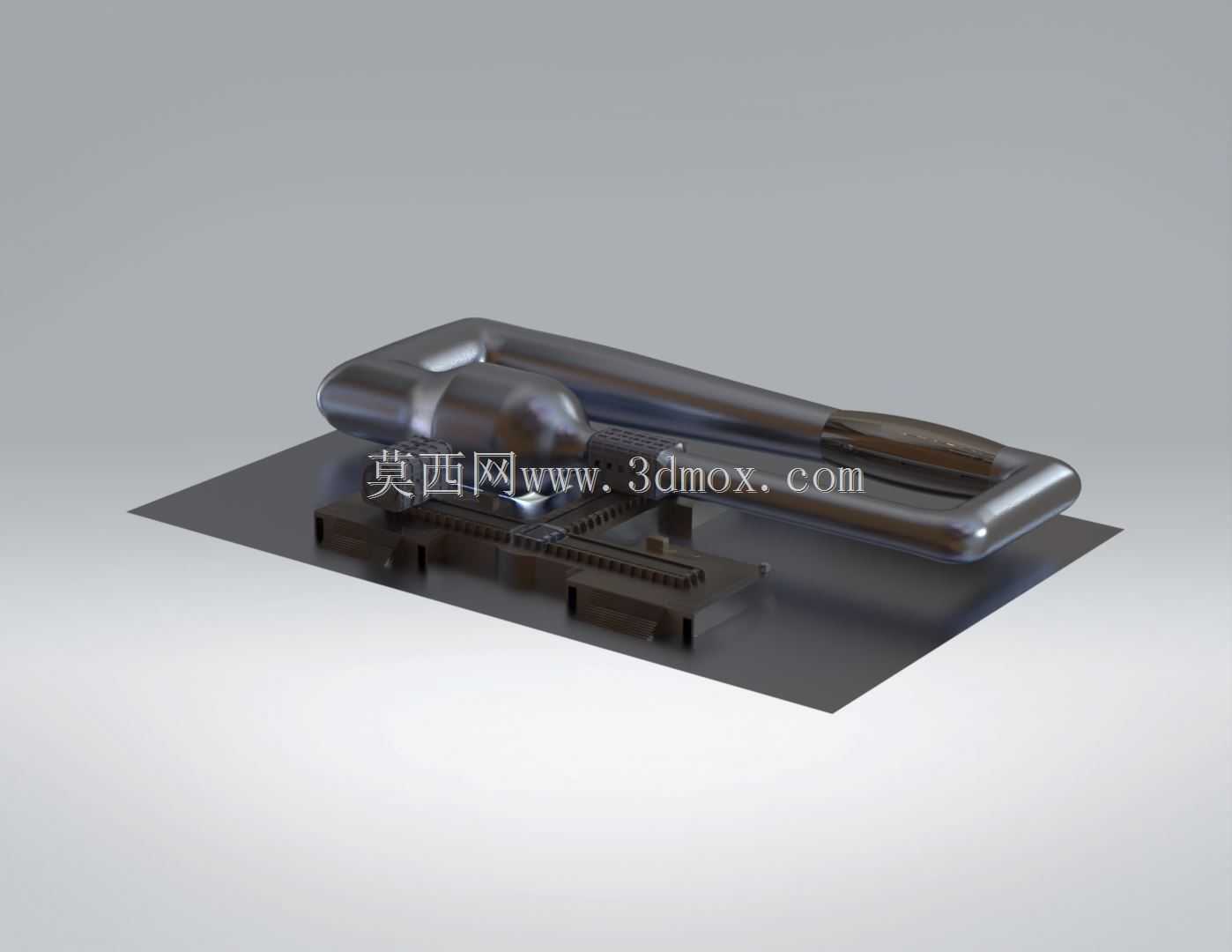

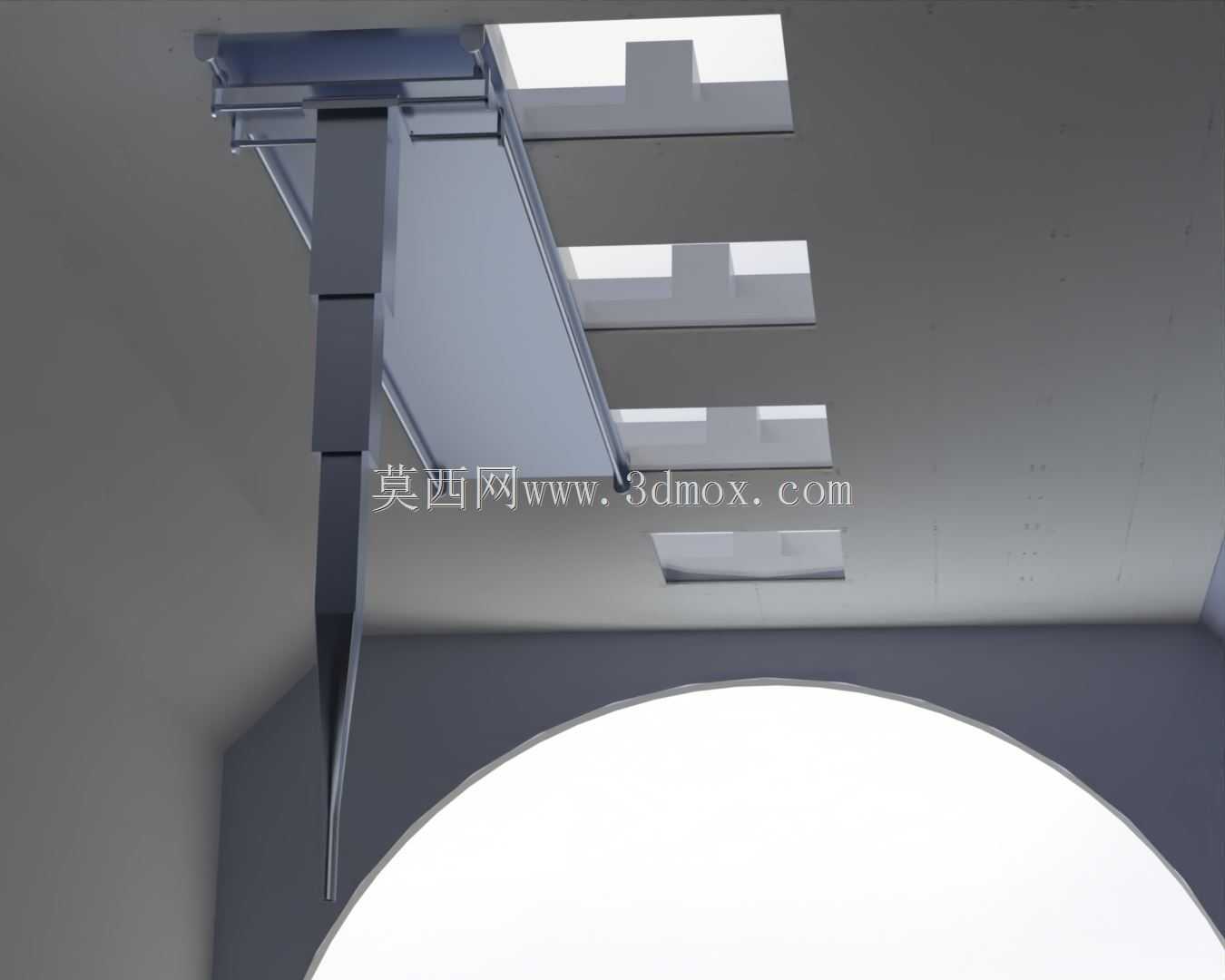

　　在流道结构设计上，回路拐角位置设置有导流片安装位，可根据测试马赫数的需求更换不同型面的导流片，降低流道拐角处的气流分离损失，提升试验段核心区的流场均匀性。试验段与风洞主回路的连接位置采用柔性密封结构，可抵消风洞运行过程中因气流脉动、温度变化带来的结构微变形，避免连接位置出现漏气导致流场压力不稳定。这套结构设计的核心逻辑是通过模块化、标准化的部件设计，让不同尺寸、不同测试需求的风洞都可以复用这套试验段的核心结构，仅需根据风洞的具体流道尺寸调整框架的长宽参数即可，无需重新设计整套连接与快换结构，可大幅降低不同规格风洞试验段的设计与制造成本，也为后续风洞试验流程的标准化、模块化提供了可复用的结构参考。需要说明的是，当前结构设计中未包含壁板快速移除的操作机构，受项目研发周期限制，壁板的更换仍需手动完成推压解锁操作，实际测试过程中因壁板锁止结构的预紧力设计，测试状态下手动移除壁板的操作难度极高，可避免试验过程中误操作导致壁板脱落的安全风险。
