多规格小孔手动攻丝定位辅助工装

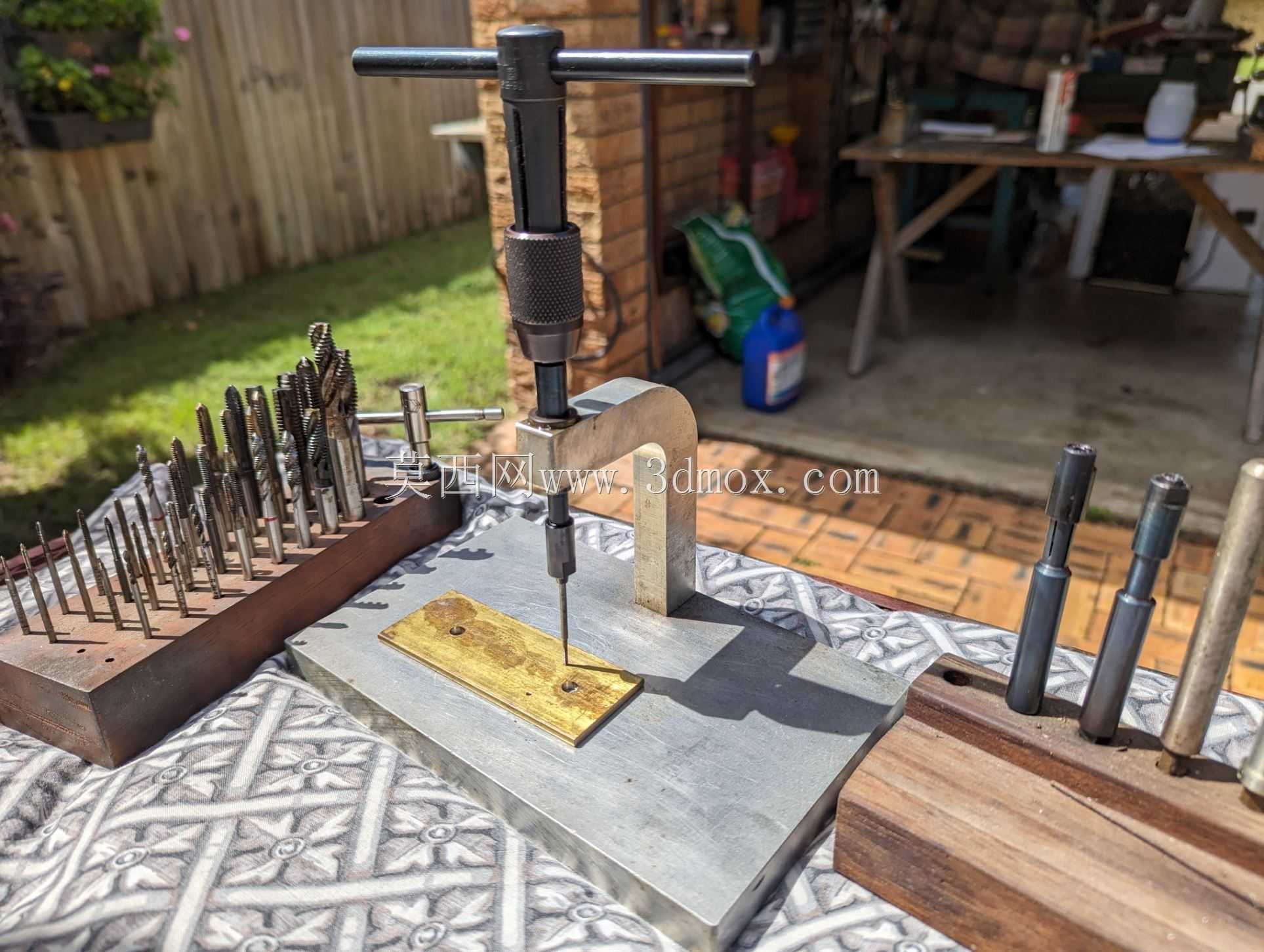

　　在小型五金加工、设备维修、非标零件试制场景中，M3及以下规格小孔的手动攻丝作业一直是操作难点——常规手持丝锥作业时，垂直精度完全依赖操作人员手感，极易出现丝锥歪斜、折断，或是螺纹孔同轴度偏差、牙型缺损的问题，尤其是薄板类零件、黄铜这类塑性偏软的有色金属工件加工时，废品率会进一步升高。这套手动攻丝辅助工装，正是针对这类小规格螺纹孔加工痛点设计的定位导向结构。工装主体采用L型悬臂支撑结构，底部为平整的金属基准面，使用时可直接贴合待加工工件表面，悬臂端设置垂直导向孔，与丝锥夹头形成滑动配合，从结构上限制丝锥的进给方向，全程保证丝锥轴线与工件基准面垂直，无需操作人员反复校准垂直度，大幅降低小直径丝锥的折断风险。

　　导向结构适配不同尺寸的方形驱动丝锥，可覆盖M1.4、M1.6、M2、M2.5、M3等常用小规格公制螺纹加工需求，对应的方形驱动端适配尺寸包含2mm、2.2mm、2.25mm、2.5mm、3mm、3.1mm、3.2mm、3.3mm、3.4mm等多个规格，基本覆盖了常规小型丝锥的驱动端尺寸范围，无需额外改装即可搭配市面常见的手用丝锥使用。工装的基准面做了精磨处理，平面度控制在合理公差范围内，与工件表面贴合时无明显翘曲间隙，避免因基准倾斜导致的螺纹孔垂直度误差。悬臂的高度经过合理设计，既预留了丝锥进给的足够行程，也不会因为悬臂过长导致导向刚性不足，作业时可一手按住工装基准面贴合工件，另一手转动丝锥铰杠完成进给，操作流程简单，

　　无需额外的装夹固定步骤，适合零散维修、单件小批量试制的作业场景。相比固定式攻丝机，这类手动辅助工装不受工件尺寸、安装位置的限制，哪怕是已经装配完成的设备上需要补攻小螺纹孔，也可以直接放置使用，灵活性更强。导向孔与丝锥夹头的配合间隙经过优化，既不会因为间隙过大失去导向精度，也不会因为间隙过小导致丝锥转动卡滞，攻丝过程中丝锥转动顺滑，进给阻力均匀，加工出的螺纹牙型完整，同轴度符合常规装配要求。针对薄板零件攻丝时容易出现的孔口翻边、螺纹起始段歪斜问题，工装基准面在攻丝起始阶段可以对工件形成局部压紧，减少工件的振动变形，进一步提升螺纹加工质量。整套工装结构简洁，没有复杂的传动或调节部件，日常维护简单，长期使用后若导向孔出现磨损，仅需更换导向套即可恢复精度，使用成本较低，非常适合小型加工坊、设备维修班组、非标设计试制工位作为常备手动加工辅助工具使用。
