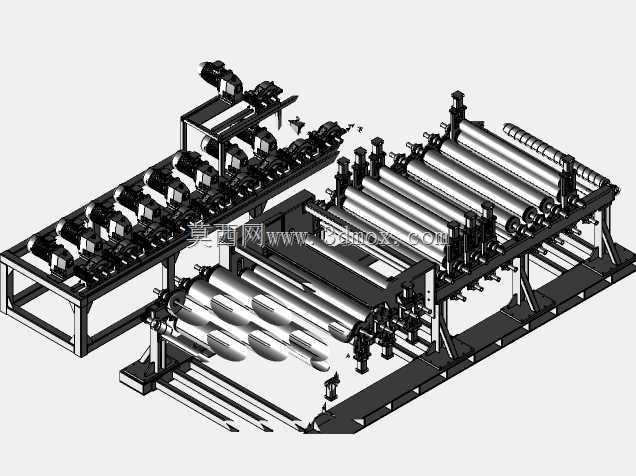

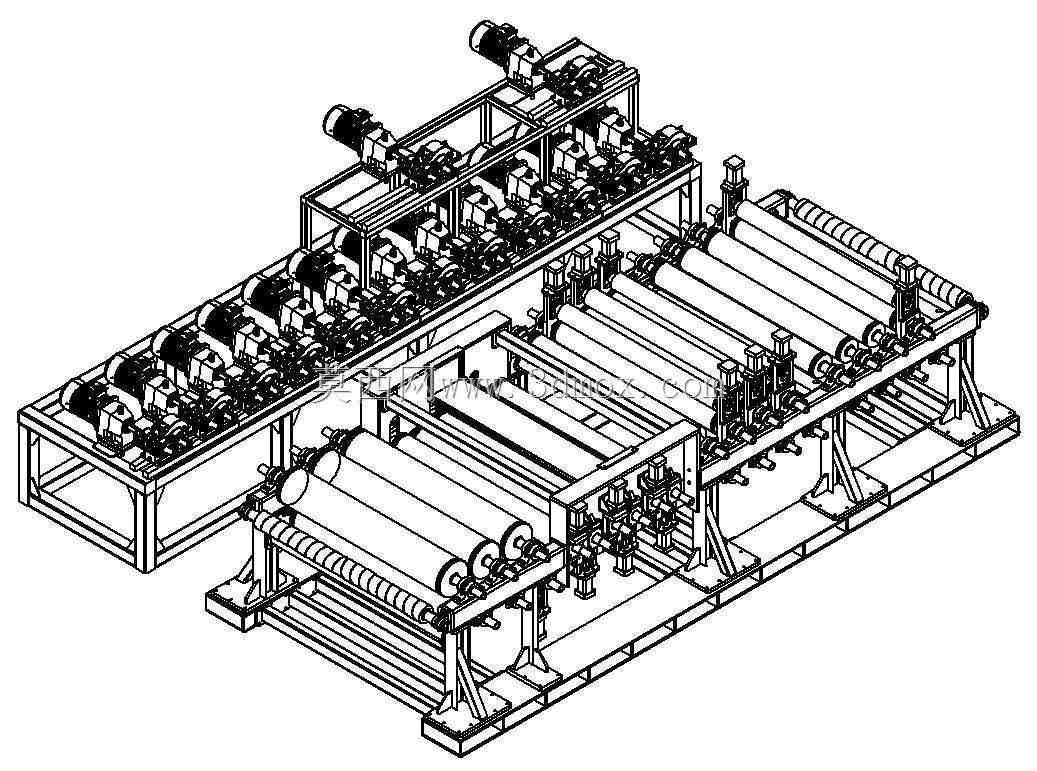

聚合物薄膜生产线MDO纵向拉伸装置

　　这套MDO拉伸装置核心服务于聚合物薄膜的连续化生产场景，适配BOPP、BOPET、流延PE等多种薄膜产线的纵向拉伸工序段，是薄膜实现分子定向、提升力学性能与厚度均匀性的核心工艺单元。从实际产线布局来看，该装置通常布置在流延铸片单元之后、横向拉伸单元之前，也可根据工艺需求单独配置在分切前的二次拉伸工位，安装时需要预留前后段导辊的对接空间，底部机架采用整体焊接式框型结构，地脚螺栓孔位按照常规工业厂房地坪承载标准设计，安装基准面需要保证水平度公差控制在0.1mm/m以内，避免辊组运行时出现膜面跑偏问题。

　　装置的核心功能是通过多组不同线速度的加热拉伸辊，将预热后的聚合物片材按照设定的拉伸比进行纵向拉伸，辊组按照功能划分为预热段、拉伸段、定型段三个功能区，预热段辊筒采用内部流道加热结构，保证辊面温度均匀性偏差不超过±1℃，避免片材局部受热不均出现拉伸应力集中；拉伸段辊组采用独立伺服驱动，可根据工艺要求灵活调整各辊之间的速比，拉伸比调节范围覆盖2:1到8:1，适配不同材质、不同厚度薄膜的加工需求；定型段辊筒带有冷却流道，可将拉伸后的薄膜快速冷却至玻璃化转变温度以下，锁定分子取向状态，减少后续收卷时的收缩率。

　　从设计思路上看，整套装置采用模块化布局，各功能段辊组可单独拆装维护，辊筒两端的轴承座采用可调式安装结构，方便现场调整辊系平行度，机架侧面预留了走线与走管空间，加热介质管路、冷却水管路、驱动线缆均可通过机架内部的线槽排布，避免外露影响操作安全；辊面根据加工薄膜的材质差异，可选择镀铬镜面、哑光喷砂或者包胶处理，防止薄膜在拉伸过程中出现粘辊、划伤问题。装置的进出口位置配置了气动压辊与展平辊，可保证片材进入拉伸段时无褶皱、无偏移，拉伸段上方还预留了护罩安装位，生产时加装透明防护护罩，既可以观察膜面运行状态，也能避免高温辊面烫伤操作人员，同时减少车间环境粉尘落到膜面影响产品质量。整套设备的驱动侧集中布置在机架同一侧，方便日常检修时对电机、减速机、传动齿轮的维护保养，操作侧预留了足够的操作空间，方便操作人员穿膜、清理辊面以及调整工艺参数。
