Kar98k步枪弹匣供弹力板簧结构

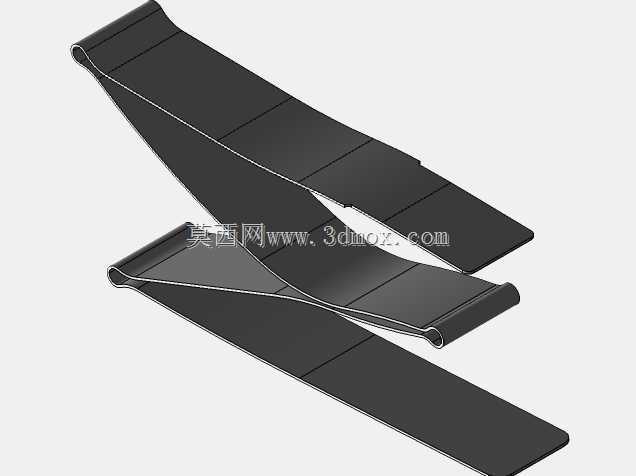

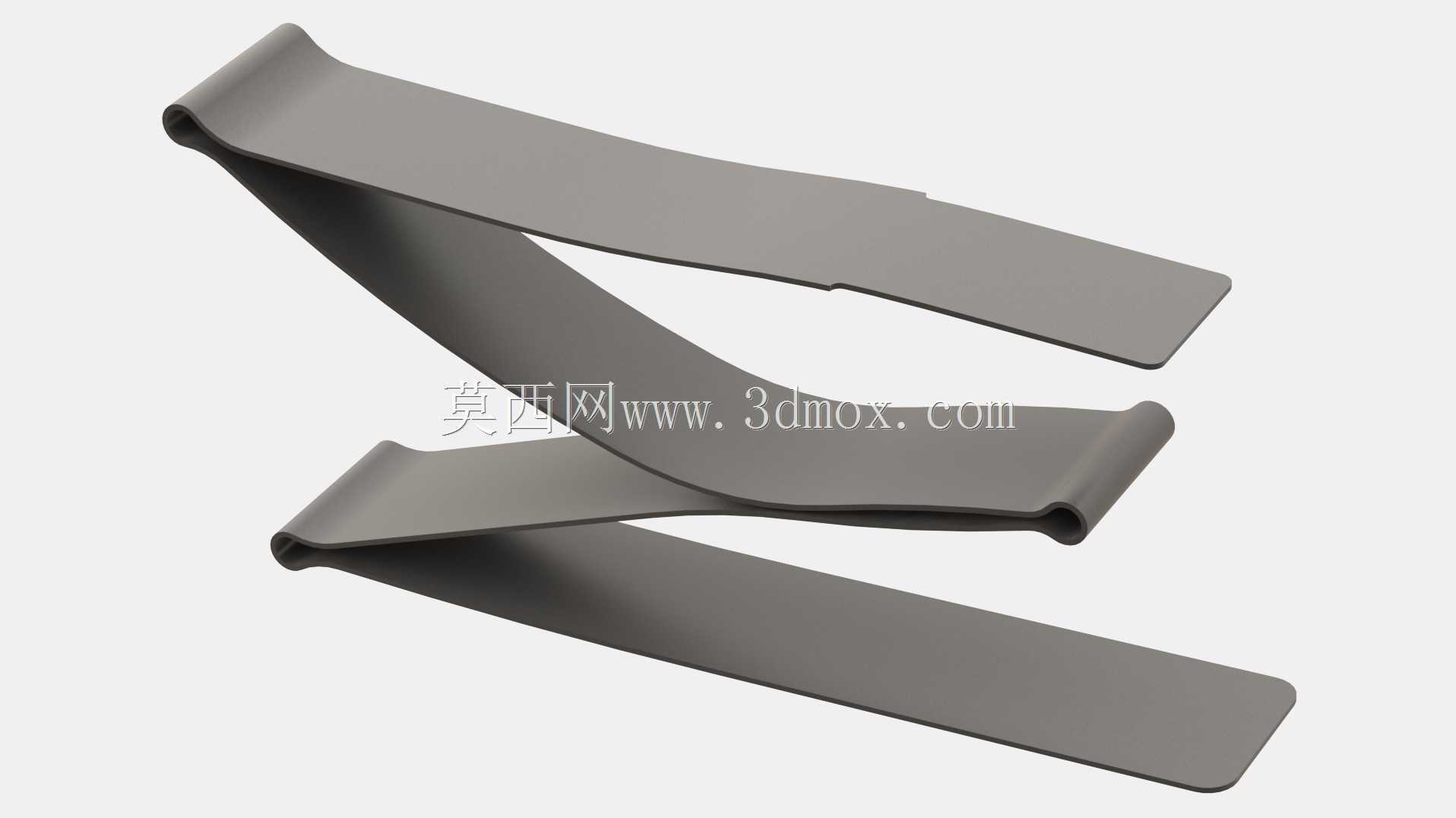

　　该弹性件为栓动步枪弹匣内的核心供弹储能部件，采用变截面长条板簧弯折成型结构，区别于常见的圆柱螺旋压缩弹簧，这类Z形弯折的板簧在老式栓动武器的弹匣供弹系统中应用十分广泛，适配双排单进的内置固定弹匣布局，能够在有限的弹匣内部空间里提供稳定的托弹力，保证托弹板始终将最上方的弹药抬升至进弹位置，匹配枪机往复推弹入膛的动作节奏。从结构设计逻辑来看，该板簧采用三段式弯折布局，两端的平直段分别抵靠弹匣内壁底部与托弹板下表面，中间的弧形弯折段作为弹性形变的核心区域，在弹药压入弹匣、弹簧被压缩至极限状态时，弯折段的应力分布均匀，不会出现局部应力集中导致的永久形变，能够承受反复压缩、释放的循环载荷，满足全弹匣容弹量下的供弹力一致性要求。

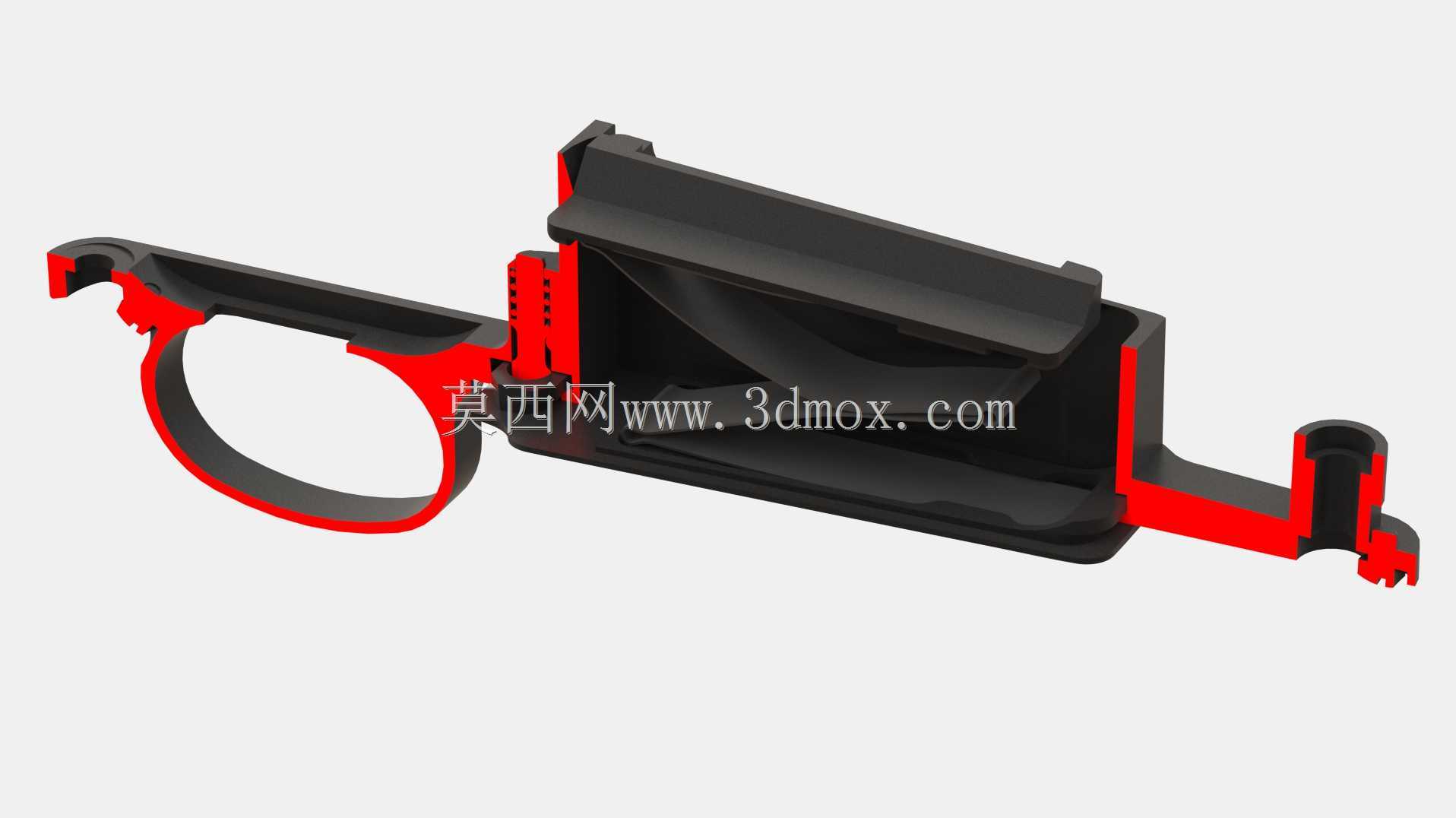

　　在实际使用场景中，这类板簧的弹力特性直接决定供弹可靠性，弹力过大易导致枪机推弹时弹药卡滞、顶弹故障，弹力过小则会出现最上方弹药位置过低，枪机抓弹钩无法顺利勾住弹壳底缘的问题，设计时需要根据托弹行程、单排弹药的总重量、弹匣内部的安装空间来调整板簧的厚度、弯折角度以及各段的长度比例，保证在整个托弹行程内弹力波动控制在合理区间。从安装边界来看，该板簧完全容纳于弹匣壳体内部，压缩至极限状态时各段不会与弹匣侧壁的加强筋、托弹板的导向结构发生运动干涉，自由状态下的张开高度匹配空弹匣时托弹板的最高位置，确保最后一发弹药也能被顺利推送至进弹位。建模过程中针对板簧的弯折圆角做了精确处理，避免直角弯折带来的应力集中问题，同时还原了板簧两端的卷边结构，

　　该结构能够减少板簧与弹匣内壁、托弹板接触位置的滑动摩擦，避免长期使用后接触位置出现磨损导致的弹力衰减，也能防止板簧端部刮擦弹匣内壁的防锈涂层，延长整套供弹机构的使用寿命。这类板簧除了在老式栓动步枪的弹匣中使用，类似结构的弹性板件也常应用在空间受限、需要提供恒定托举弹力的小型供料机构、弹性定位结构中，其结构紧凑、储能密度合适、侧向形变小的特性，非常适合狭长空间内的直线往复弹力输出场景。
