起重吊装用U型钢丝绳夹紧固组件

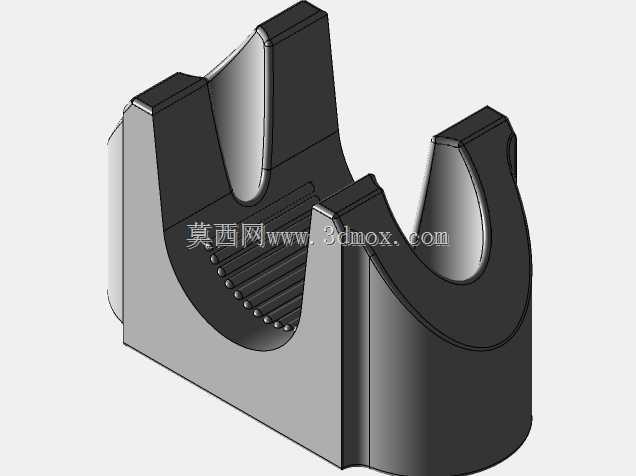

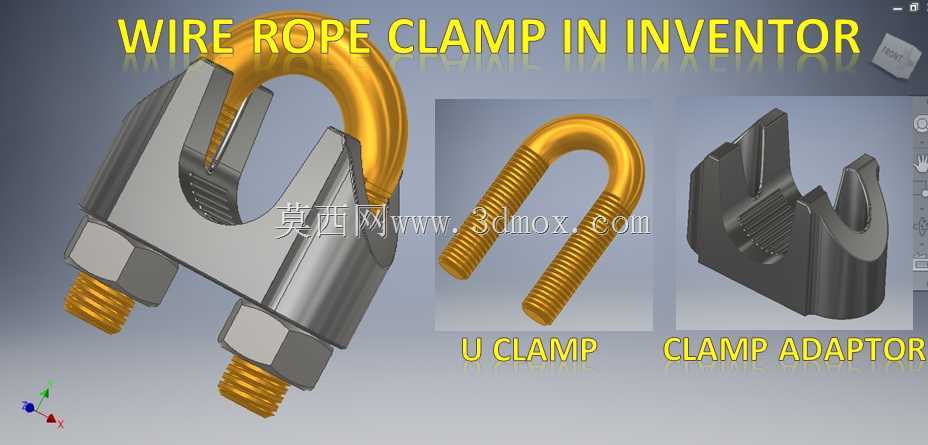

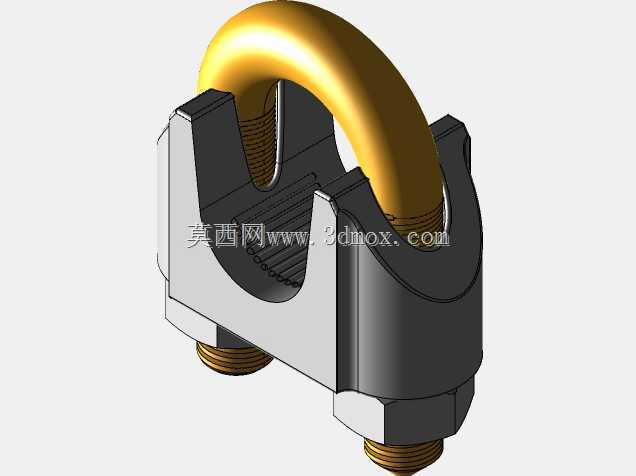

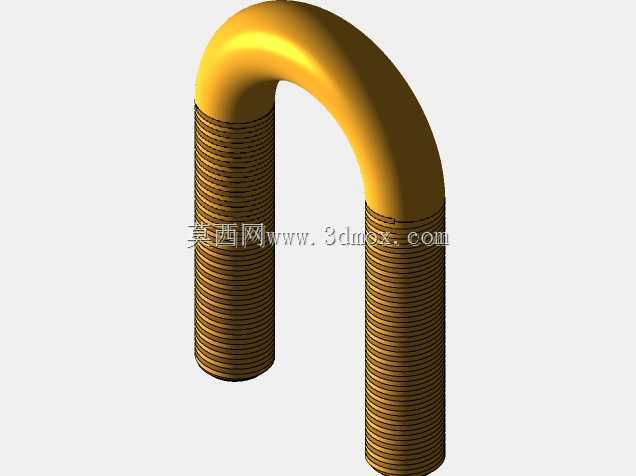

　　在起重吊装、索道架设、船舶系泊、矿山牵引等涉及钢丝绳传力的作业场景中，钢丝绳夹是实现钢丝绳末端固定、绳圈闭环制作、分支绳受力固定的核心受力配件，其结构可靠性直接关系到整套索具系统的作业安全，一旦出现夹固失效，极有可能引发重物坠落、绳索滑脱等恶性安全事故。这款钢丝绳夹采用分体式组合结构，主要包含U型弯制螺栓、夹座、两个锁紧螺母三个核心零件，夹座内侧压制有与钢丝绳外捻距匹配的弧形齿槽，安装时将U型螺栓卡在钢丝绳的活端分支，夹座扣在钢丝绳的主受力段，通过交替拧紧两侧螺母，让夹座齿槽完全嵌入钢丝绳外层股的捻缝间隙，避免钢丝绳受拉时出现相对滑移。从设计逻辑来看，这款绳夹的夹座采用了楔形受力过渡结构，当钢丝绳受拉力增大时，

　　夹座会在U型螺栓的限位下产生向绳径中心的挤压力，实现拉力越大夹固力越强的自锁效果，区别于普通平座绳夹容易受振动松脱的缺陷。夹座的齿槽深度经过严格核算，既保证足够的咬合摩擦力，又不会因为齿槽过深切断钢丝绳外层钢丝，降低绳索本身的破断拉力。U型螺栓的弯曲半径严格匹配对应规格的钢丝绳公称直径，安装时不会因为弯折半径过小造成钢丝绳局部应力集中，提前出现断丝隐患。在安装边界上，同规格绳夹的排布间距需要控制在钢丝绳直径的6-8倍，末端最后一个绳夹距离绳头的长度不能小于150mm，且需要预留安全弯，方便日常巡检时及时发现绳夹是否出现滑移。这款模型完整还原了零件的装配关系，夹座的防滑齿、U型螺栓的螺纹段、螺母的倒角细节都做了精准还原，

　　结构设计人员可以直接参考该模型的尺寸比例，适配不同直径的钢丝绳选型需求，也可以基于该结构优化夹座的材质热处理工艺，比如将夹座采用可锻铸铁铸造成型后做调质处理，U型螺栓采用高强度合金钢锻制后做镀锌防腐处理，适配户外、海洋等高腐蚀作业场景的使用需求。在实际选型时，需要注意绳夹的额定载荷必须匹配对应钢丝绳的最小破断拉力，严禁以小规格绳夹夹持大直径钢丝绳，也不能在吊装主受力绳上采用单绳夹固定，必须按照作业规范排布足够数量的绳夹，拧紧螺母时需要采用扭矩扳手按照对应规格的拧紧力矩操作，首次加载后需要二次复紧，避免受力初期的塑性变形导致夹紧力下降。
