金属板材成形性能深冲测试试验装置

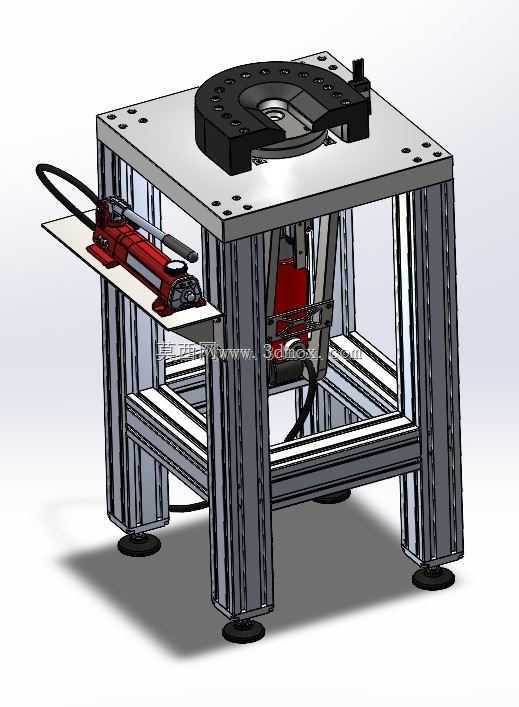

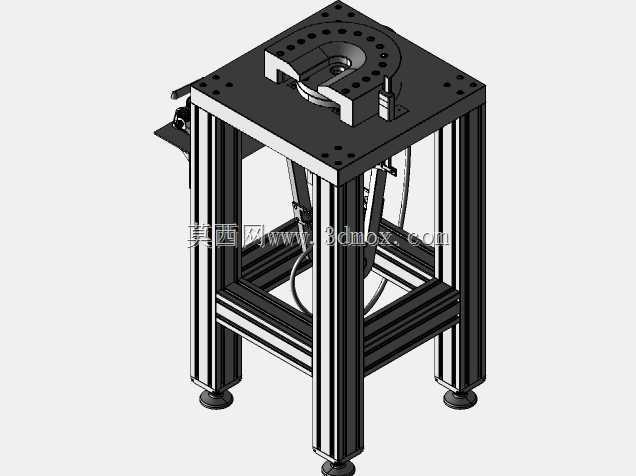

　　在金属板材加工领域，尤其是冲压、钣金成形相关的生产与研发环节，板材的成形极限、抗变形能力是决定工艺参数、模具设计合理性的核心指标，这套深冲测试装置正是针对该类测试需求搭建的专用试验台架。从结构布局来看，整套装置采用工业铝型材搭建主体支撑框架，型材拼接处采用标准角件连接，框架底部配置可调式防滑脚杯，可在不平整的车间地面或实验室台面上完成调平，保证测试过程中设备整体无偏移、无异常晃动，框架整体的承载冗余量充足，可承受测试过程中冲头施压带来的反向冲击力，避免结构形变影响测试数据准确性。台面上部设置了带定位孔的工装安装板，板上搭载的C形定位夹紧结构可快速完成矩形金属试样的装夹固定，夹紧块上的多组安装孔可适配不同宽度规格的板材试样，

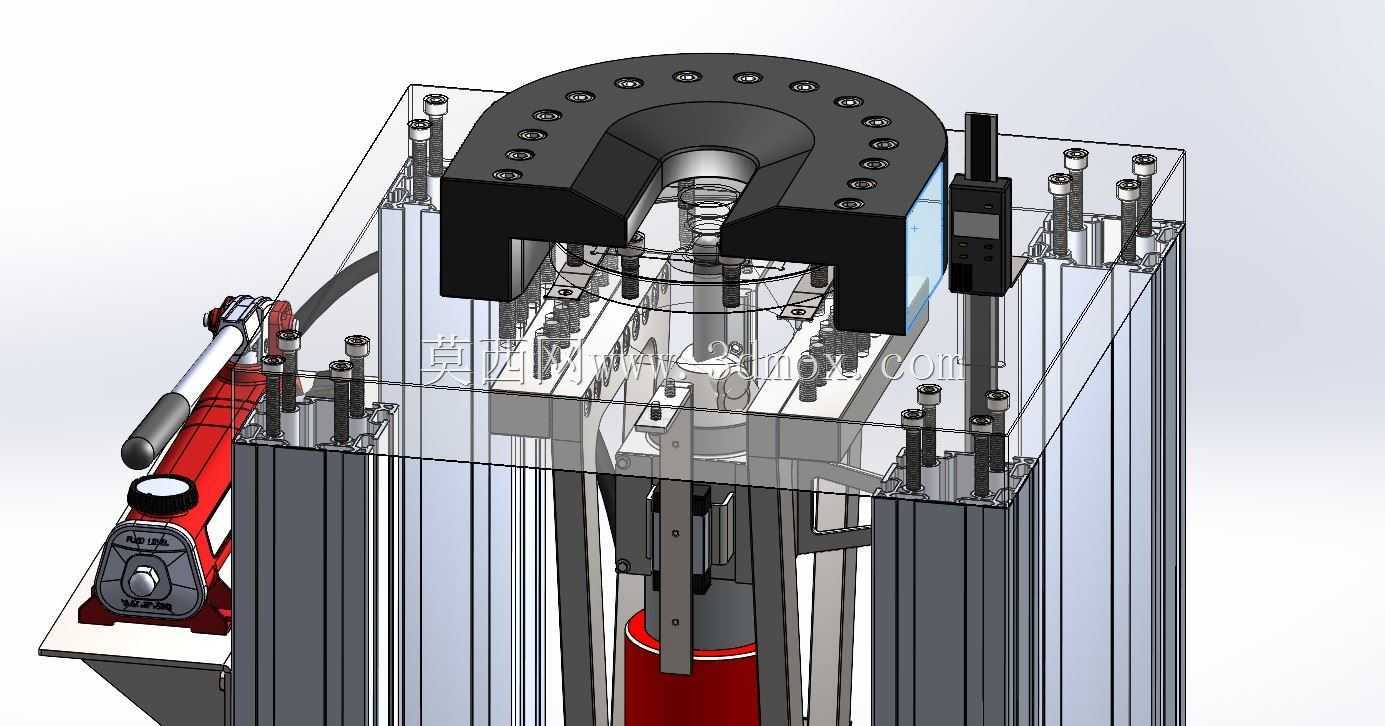

　　装夹过程无需额外定制专用夹具，仅通过标准紧固件即可完成试样锁紧，保证测试过程中板材边缘无滑移、无翘起。装置侧部集成了手动液压驱动单元，通过液压管路为下部的冲头执行机构提供稳定的推压力，冲头端部采用20毫米半径的球形端头，施压过程中可匀速将冲头推入被夹紧的金属板材内部，直至板材出现颈缩、断裂，整个施压过程的推力传递平稳，无卡顿、无冲击力突变，可完整复现板材从弹性变形、塑性变形到断裂失效的全流程状态。下部的执行机构采用三角支撑结构安装在框架内部的横梁上，支撑结构的安装位置预留了调节余量，可根据测试需求调整冲头的初始高度、对中精度，保证冲头轴线与试样中心完全重合，避免偏载导致的测试数据偏差。该装置可直接应用于钣金加工车间的来料检验环节，

　　快速验证不同批次金属板材的深冲成形性能，也可用于材料实验室的基础性能测试，为冲压工艺参数设定、模具间隙调整提供实测数据支撑，相比大型专业板材成形试验机，该装置结构紧凑，占用安装空间小，无需复杂的地基固定，可直接放置在常规工作台面使用，维护成本低，操作流程简单，经过简单培训的质检人员即可独立完成试样装夹与测试操作。整套设备的管线全部沿铝型材槽道内置排布，外部无裸露的杂乱管线，既避免了车间作业过程中管线被剐蹭损坏的风险，也让整体外观更整洁规整，台面上的安装板预留了多组标准安装孔位，后续可扩展加装位移传感器、压力采集模块，实现测试过程中力值、变形量的自动采集，进一步拓展设备的测试功能。
