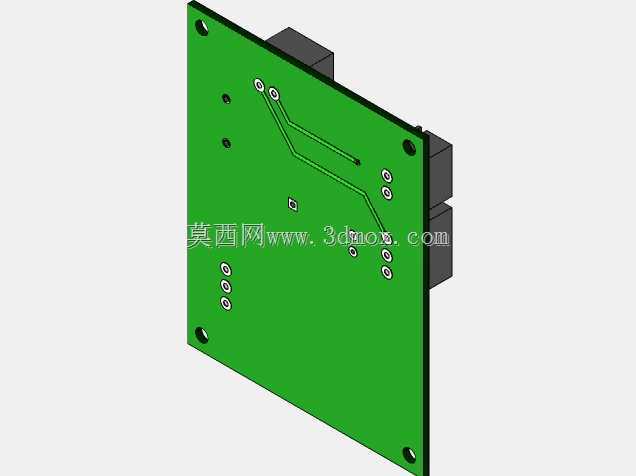

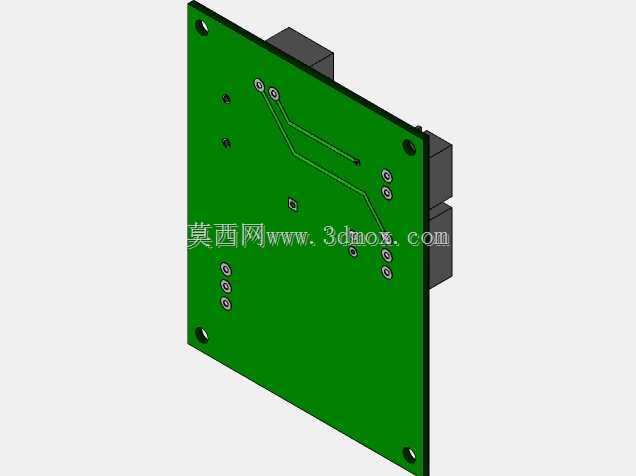

CA6140车床配套控制电路板结构设计

　　这款电路板是CA6140普通车床电气控制系统的核心配套部件，主要承担车床操作指令转换、运行状态信号传输、功能模块供电分配的作用，在车床的主轴启停控制、进给量调节、冷却泵启停、照明回路供电等常规操作链路中，都需要该板完成弱电信号到强电执行端的中转处理。从实际装机场景来看，该板安装在车床主轴箱侧方的电气控制柜内，安装位预留了标准的固定孔位，孔位间距匹配CA6140原厂电控柜的安装导轨适配尺寸，板体边缘做了绝缘倒角处理，避免柜内走线剐蹭造成绝缘层破损引发短路故障。设计过程中优先考虑了车床车间的复杂工况，板上的电容、接插件等易损元件都选用了抗振动等级较高的型号，适配车床运行时主轴转动带来的持续微幅振动环境，避免长期运行后出现元件引脚脱焊、

　　接插件接触不良的问题。板上的信号走线做了强弱电分离布局，大电流供电回路与弱电信号回路之间预留了足够的安全爬电距离，减少车床主轴电机启停时的电磁脉冲对控制信号的干扰，避免出现操作指令误触发、进给量反馈信号失真的问题。从功能划分来看，板上集成了信号转换模块、电容滤波单元、小型信号继电器组，分别对应操作面板的按钮信号采集、供电回路纹波过滤、执行元件通断控制的功能，各个功能单元之间做了分区布局，后期检修时可以直接对应故障现象快速定位故障单元，不需要逐段排查走线。板体的外接接口全部布置在板的同一侧边缘，匹配电控柜内走线槽的出线方向，柜内的线束可以直接沿走线槽排布到接口位置，不需要额外弯折线束，减少线束折损带来的接触故障。

　　安装时只需要将板体对准电控柜内的安装螺柱，拧紧固定螺丝后对应插接各个线束接口即可完成装配，不需要额外做板体的切割或者改装，完全适配CA6140车床原厂的电控安装空间，替换原厂故障板时不需要调整柜内其他元件的安装位置，也不需要重新布设柜内的原有走线。板上的元件选型全部采用工业级标准，工作温度范围覆盖车间常规的冬季低温到夏季设备运行时的柜内高温环境，不会因为温度波动出现元件参数漂移导致的控制逻辑异常。
