三辊液压弯板卷圆加工设备结构

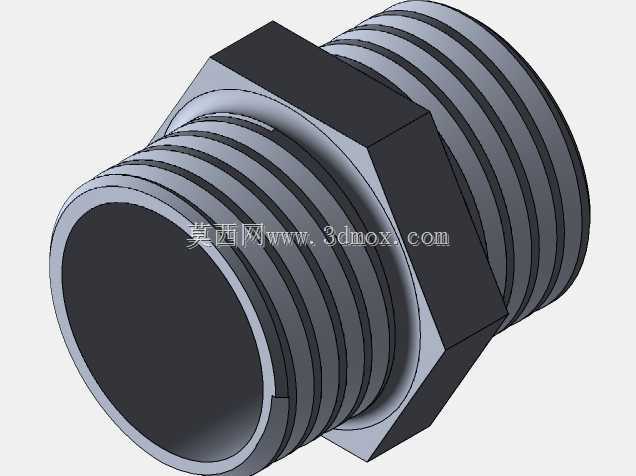

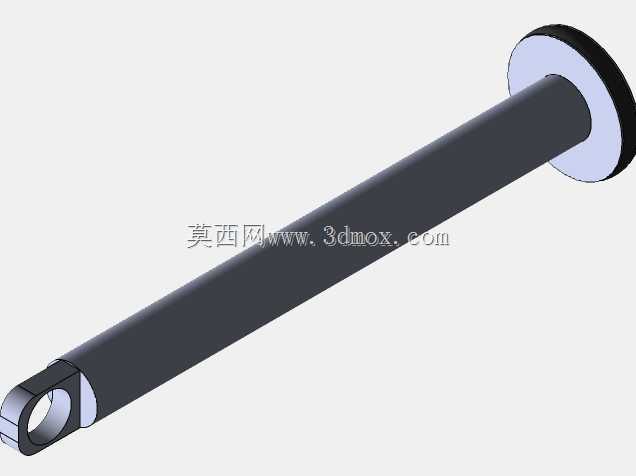

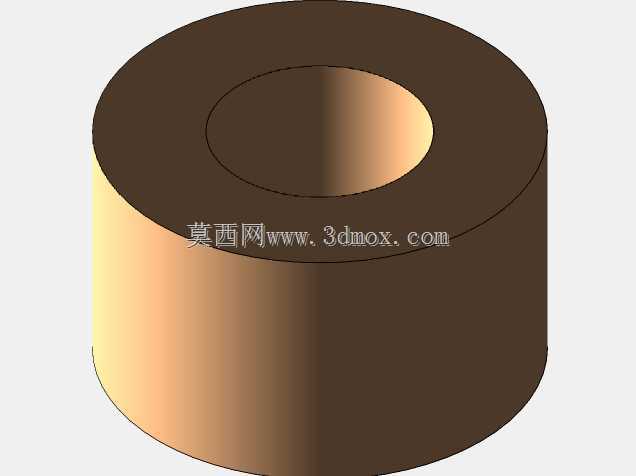

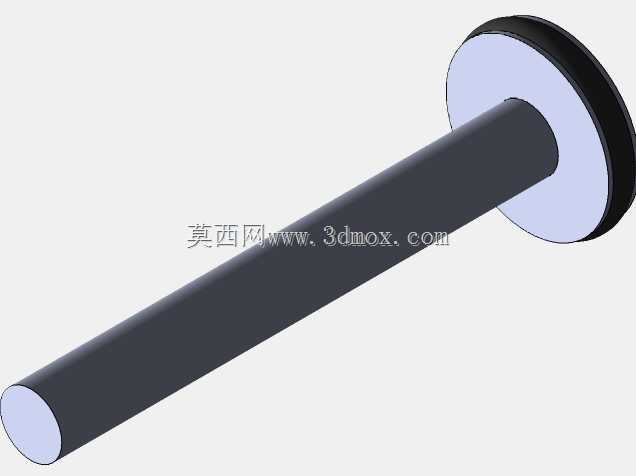

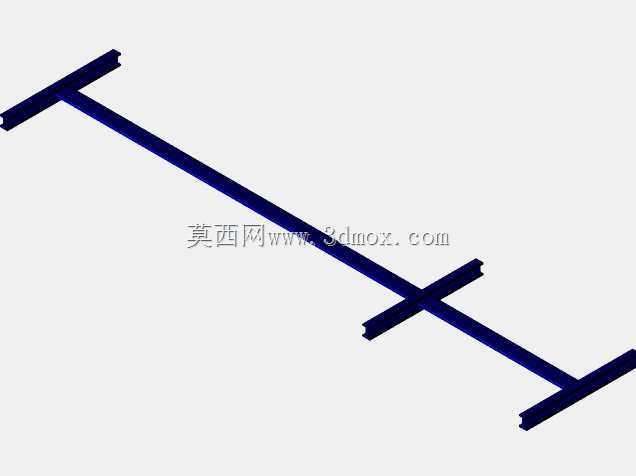

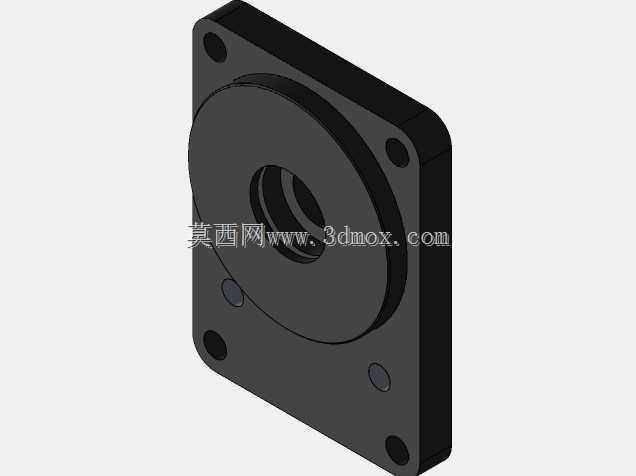

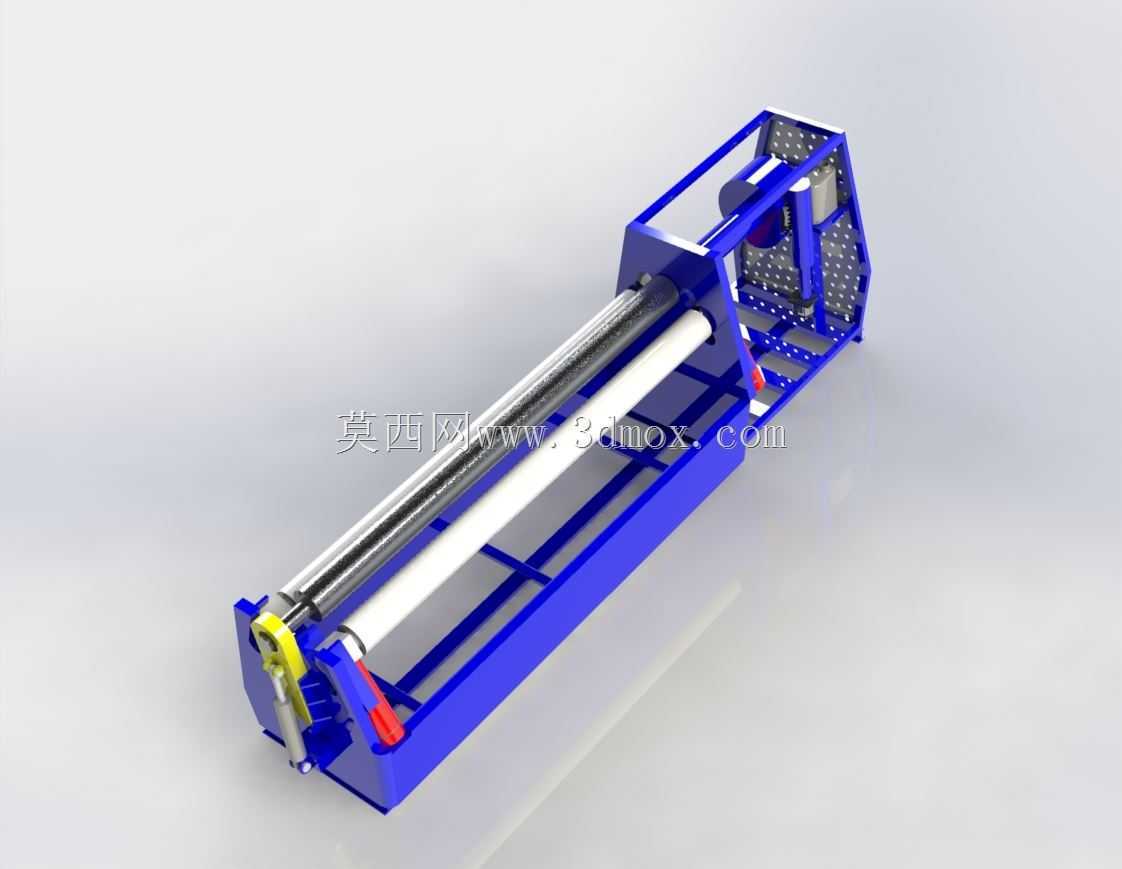

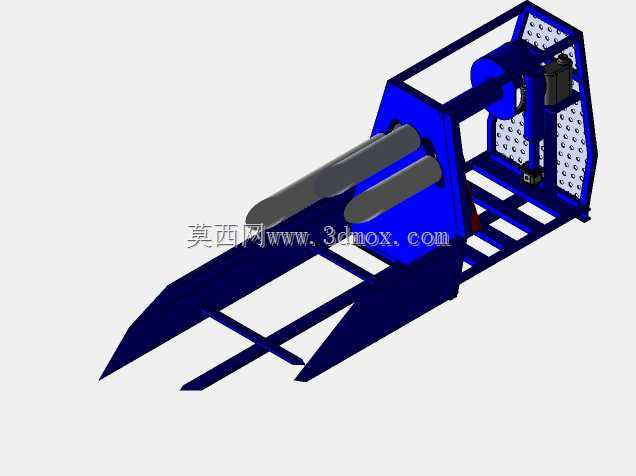

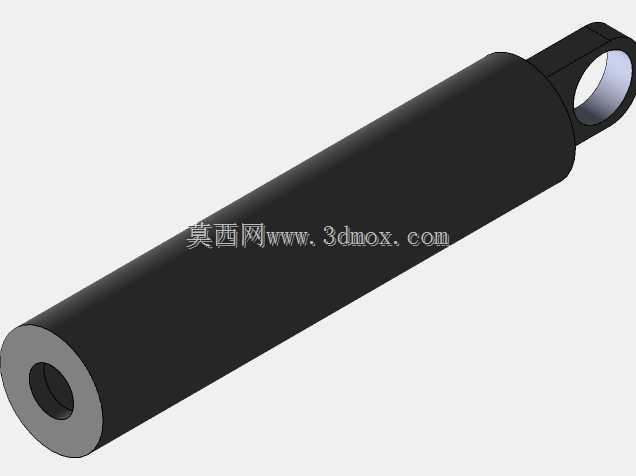

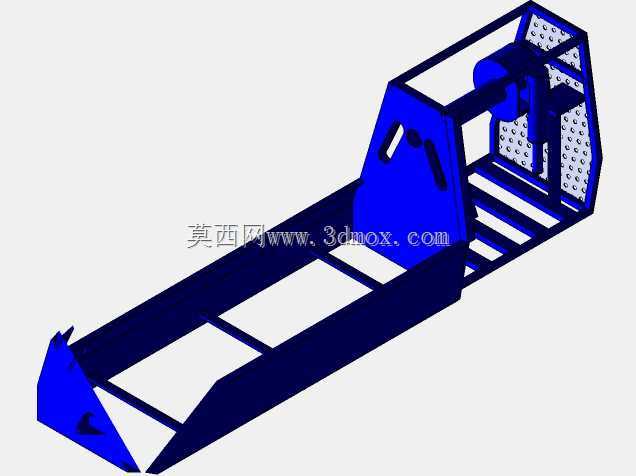

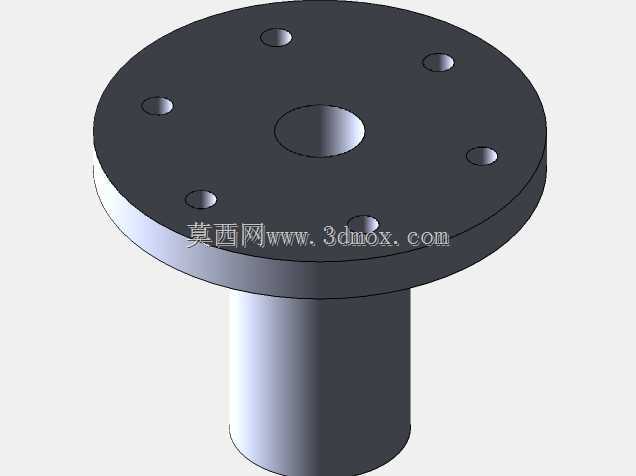

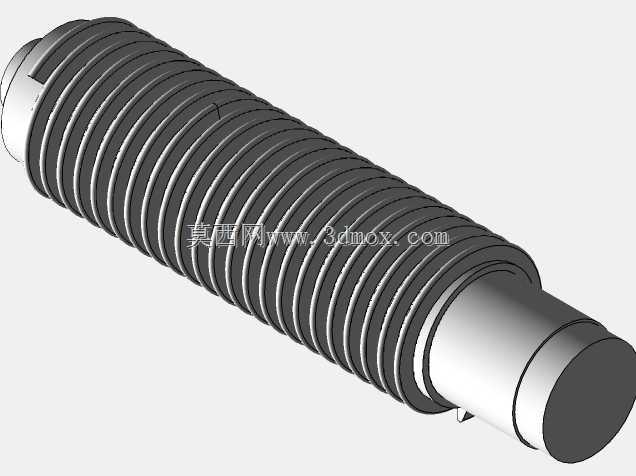

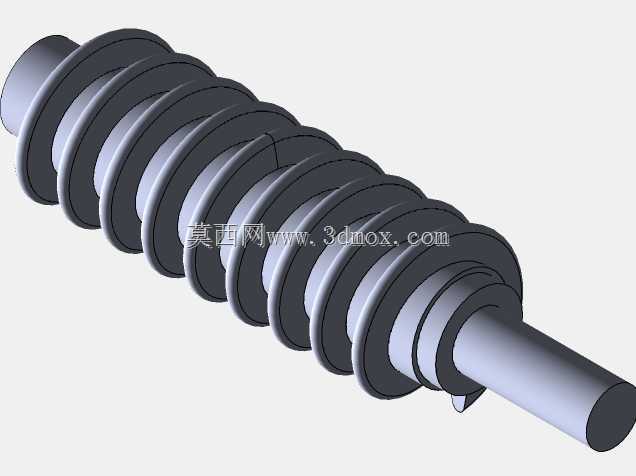

　　该设备主要面向金属板材成型加工场景，在五金结构件生产、压力容器预制、通风管道加工、钢结构型材预弯等工序中承担核心成型作用，可完成碳钢板、不锈钢板、铝合金板等多种材质板材的弯曲卷制作业，既可以将平板材卷制成不同直径的圆筒类工件，也可完成锥形工件、大弧度弯板的预弯成型，适配小批量多规格的钣金加工生产需求，相比手动卷板设备，液压驱动的结构能大幅降低操作人员劳动强度，同时保证成型弧度的一致性。从结构设计来看，设备采用开式焊接机架作为主体承载结构，三根工作辊平行布置，下侧两根托辊承担板材承托与进给导向作用，上压辊通过侧端液压执行元件提供压下力，可根据待加工板材的厚度、材质屈服强度灵活调整压下量，配合辊端的可调式支撑结构，

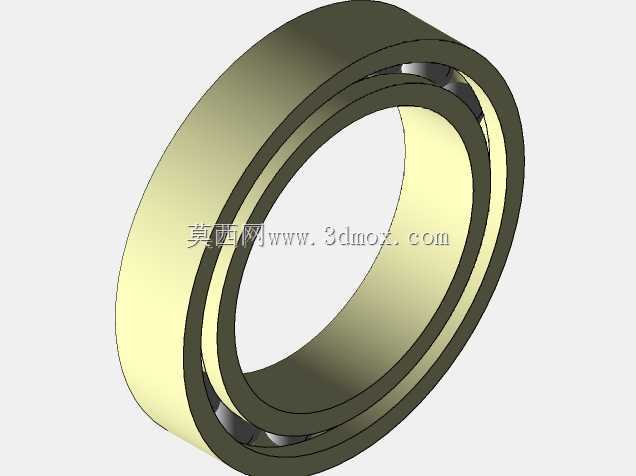

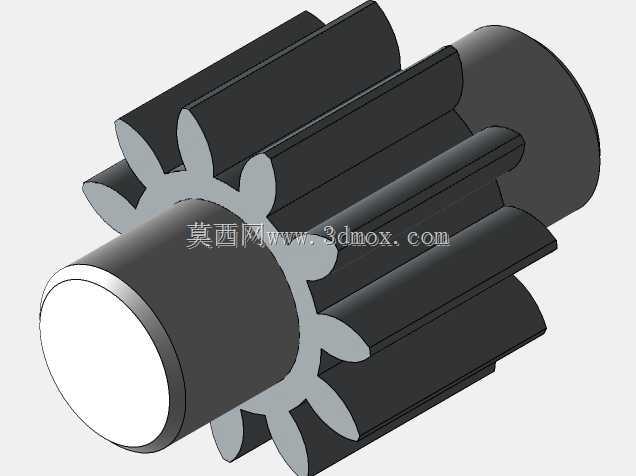

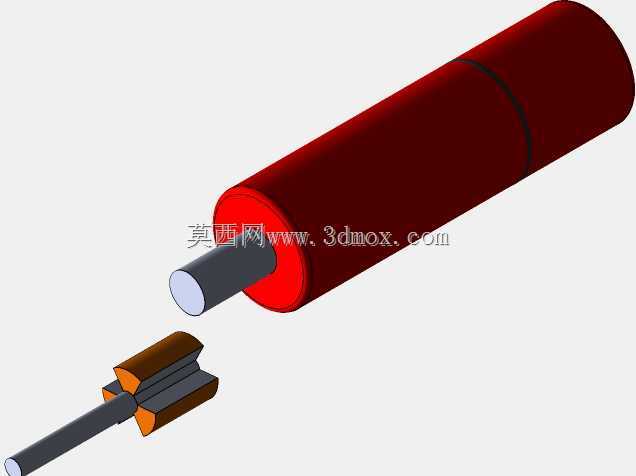

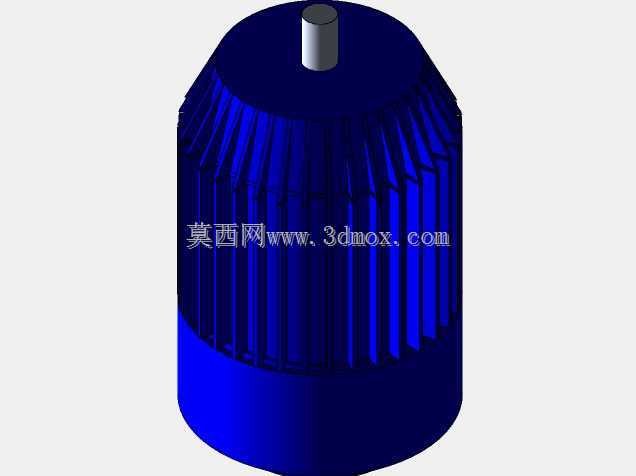

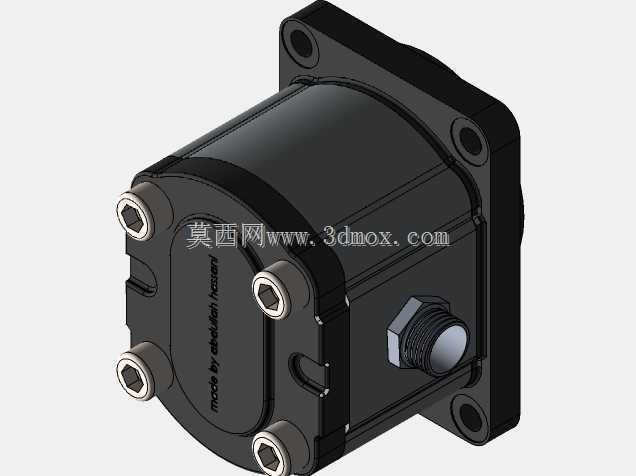

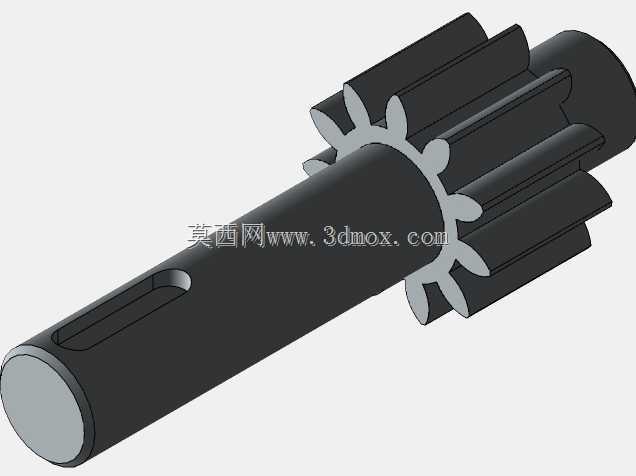

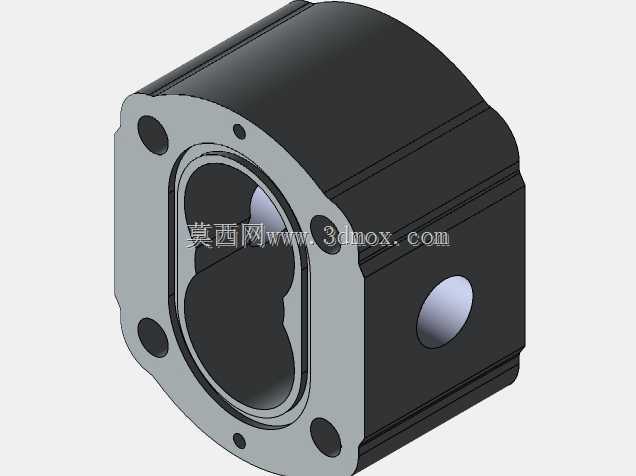

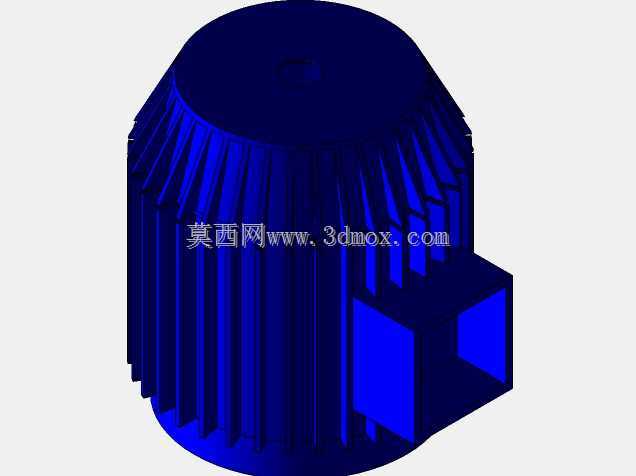

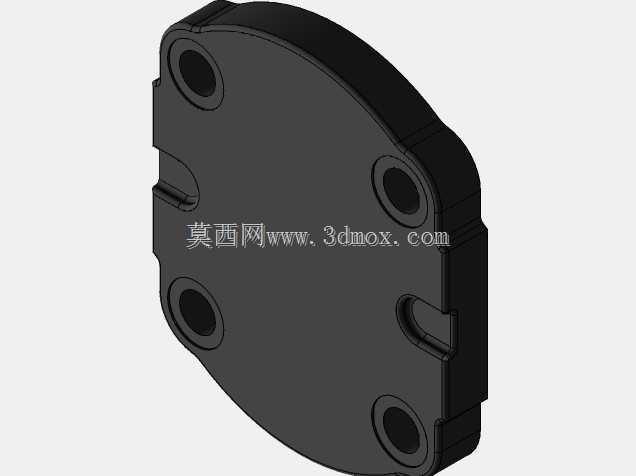

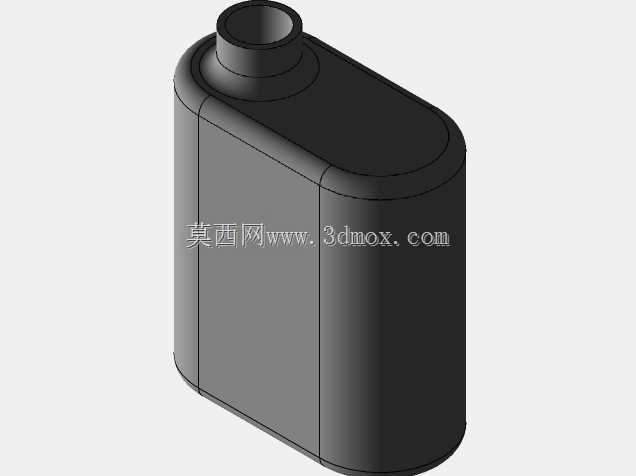

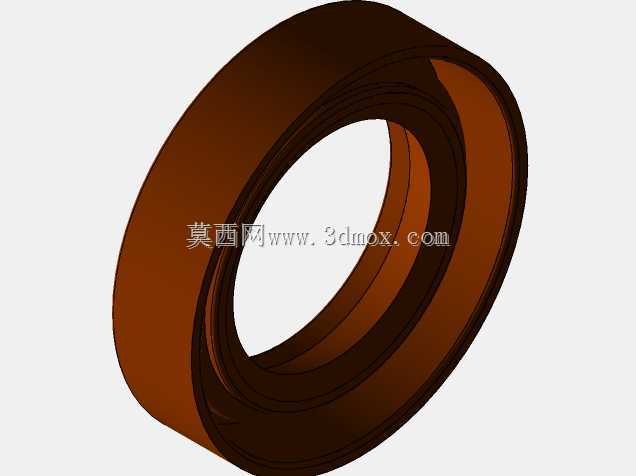

　　能有效避免长辊工作过程中出现挠曲变形，保证整幅板材宽度方向上的弯曲半径均匀一致。机架侧端集成了液压站安装位与传动组件布置空间，驱动电机通过减速机构连接下工作辊，提供板材进给的扭矩输出，辊面采用精加工处理，表面粗糙度控制在合理区间，避免卷制过程中划伤板材表面，针对不同厚度的板材加工，可通过调整压下辊的行程控制弯曲曲率，单次进给即可完成小弧度弯板作业，大曲率卷圆则可通过多次进给逐步成型，减少板材内部残余应力集中。设备的安装边界需要预留前后侧的板材进料、出料空间，侧端预留液压管路维护与传动组件检修的操作空间，机架底部设置有地脚安装孔，可通过膨胀螺栓固定在硬化车间地面，无需额外做复杂的混凝土基础，适配中小型钣金车间的设备布局需求。

　　设计过程中针对辊系的平行度做了专门的限位调整结构，侧端的调节手轮可微调单根辊子的端部高度，补偿长期使用后的辊系磨损偏差，保证卷制工件的圆度公差符合加工要求，液压管路采用沿机架内侧布线的方式，既避免加工过程中板材剐蹭管路，也能让整体设备外观更规整，减少现场作业的安全隐患。设备进料端设置有简易的板材导向挡边，可辅助操作人员快速对齐板材进料位置，避免卷制过程中出现板材跑偏导致的工件错边问题，出料侧预留了工件承托架的安装接口，可根据加工需求搭配辅助承托结构，承接大直径卷制完成的筒类工件，防止工件出料时磕碰变形。
