轻量化优化金属铰接支架结构设计

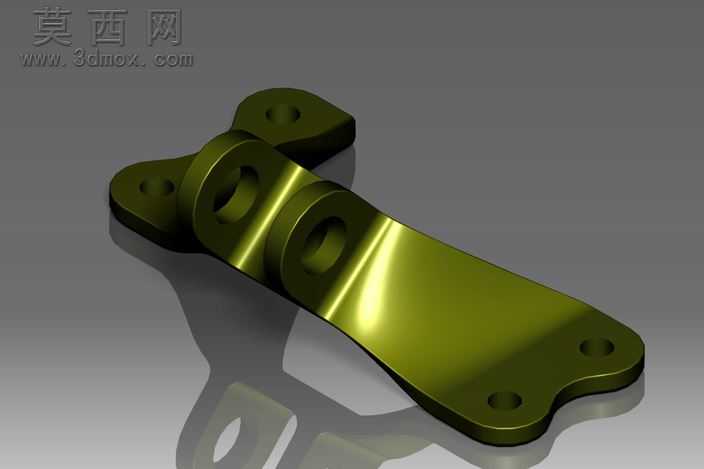

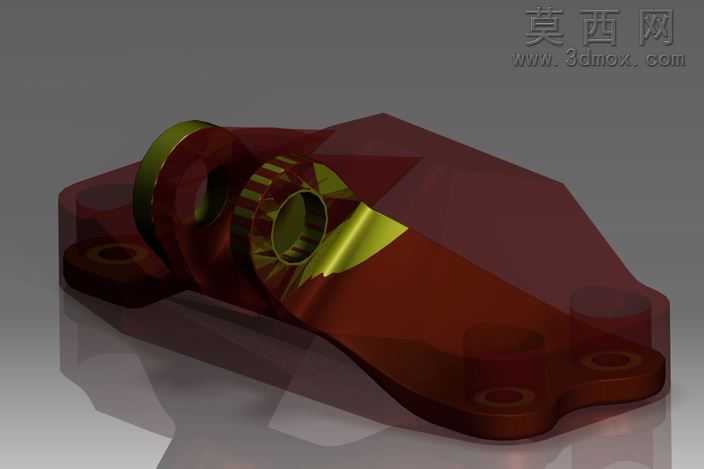

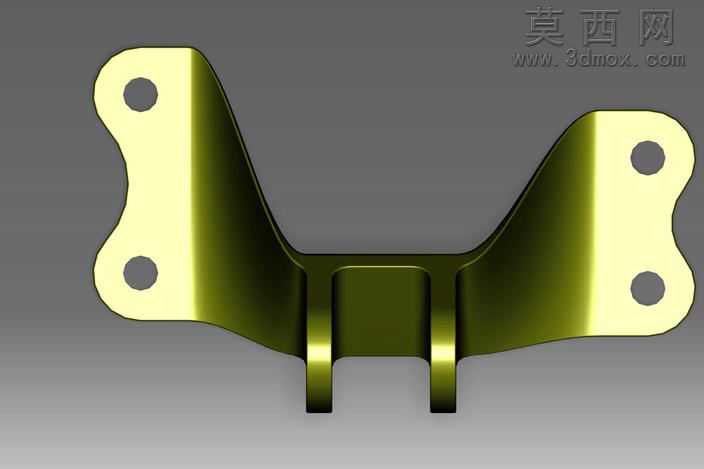

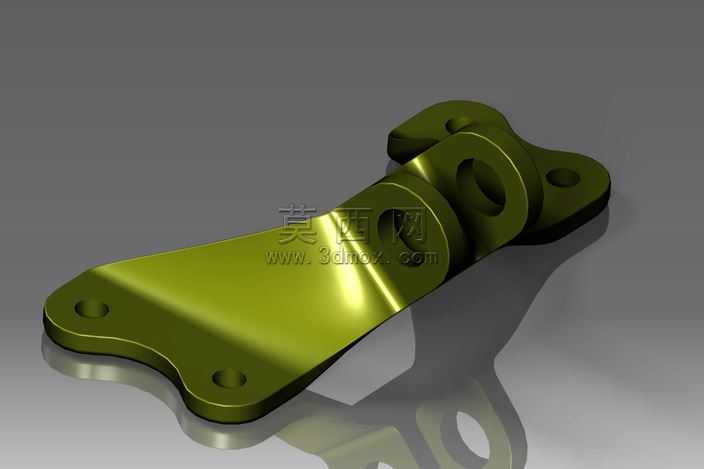

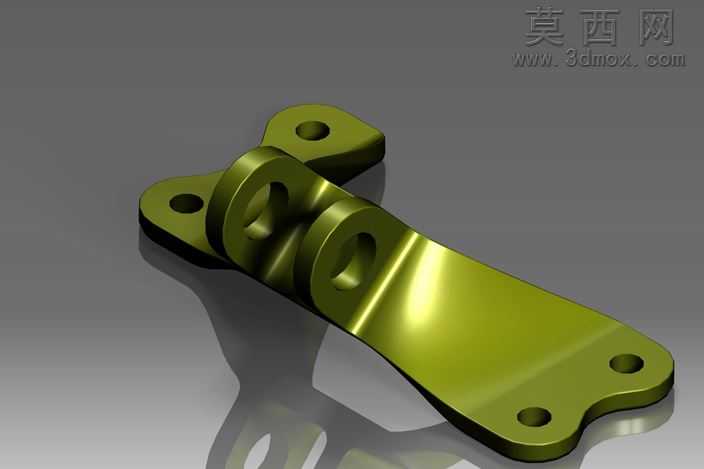

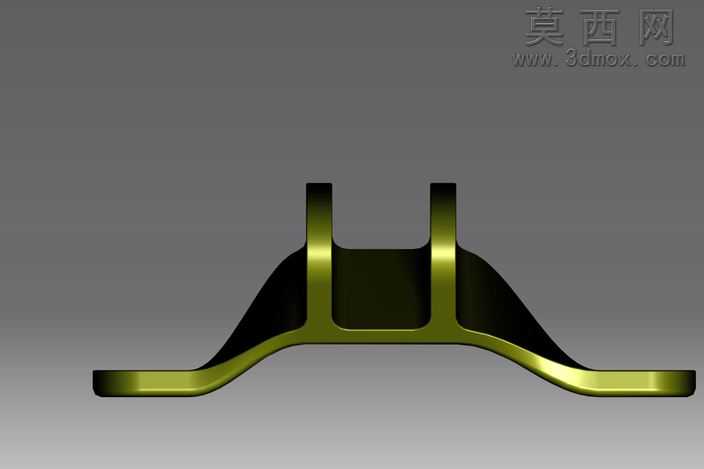

本作品为经过拓扑优化设计的金属铰接支架类零件，采用三维建模软件完成全参数化结构构建，建模过程中首先基于原始零件的安装接口、铰接配合尺寸完成基准特征搭建，严格保留两端安装孔位的位置精度、铰接轴孔的同轴度公差要求，确保优化后的零件可以直接适配原有装配场景，无需改动周边配套结构。建模阶段先完成原始实体的特征复刻，对原始零件的非受力区域进行拓扑优化计算，结合米塞斯应力云图的分析结果，逐步剔除低应力冗余材料，在保证结构强度、铰接传动刚度的前提下最大化削减零件体积。材质设定选用对应密度的金属材质参数，渲染阶段采用金属抛光质感的材质表现，通过环境光遮蔽、高光反射效果清晰呈现零件的曲面过渡细节，优化后的曲面采用顺滑的流线型过渡，避免应力集中的直角结构，所有铰接孔位保留足够的壁厚支撑，安装耳片位置根据受力方向调整了截面厚度，既保证安装锁紧时的结构强度，又去除了不必要的实体填充。设计过程中反复校核铰接部位的受力载荷，对轴孔配合面预留了合理的装配间隙，两端安装孔的沉头结构完全适配标准紧固件的安装尺寸，优化后的零件在相同密度材质下，质量较原始零件降低超过八成，同时核心受力区域的应力水平仍处于材料许用应力范围内，兼顾了轻量化需求与结构可靠性。零件的曲面造型经过曲率连续检查，所有过渡面无尖锐棱角、无建模碎面，既满足实际生产中的加工工艺要求，也通过流畅的曲面形态提升了零件的视觉质感，渲染输出的效果图清晰展现了零件的整体形态、孔位分布与曲面特征，可直观呈现优化前后的结构差异，为同类型铰接承重支架的轻量化设计提供参考思路，整个建模过程严格遵循机械设计的公差配合、结构力学要求，确保模型可直接用于后续的工程验证、加工生产环节。
