工业动力单元齿轮减速装置三维设计

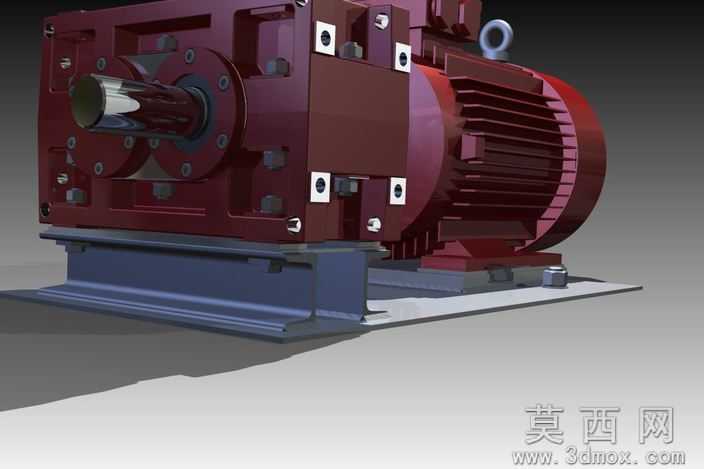

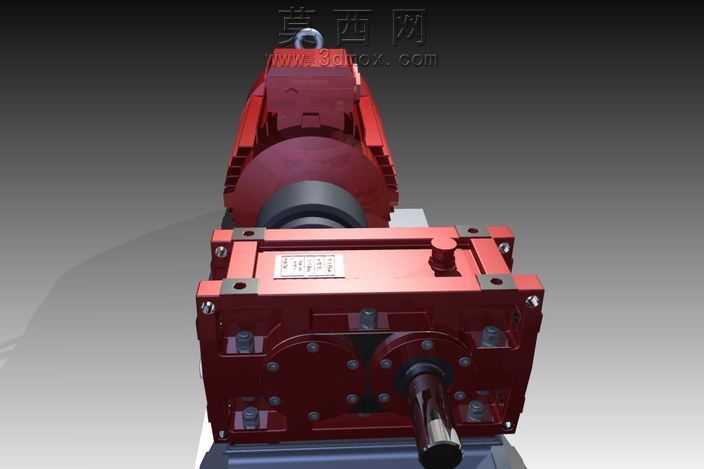

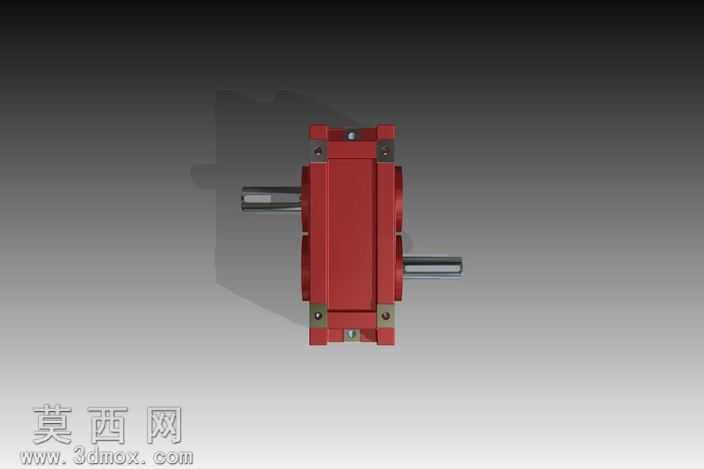

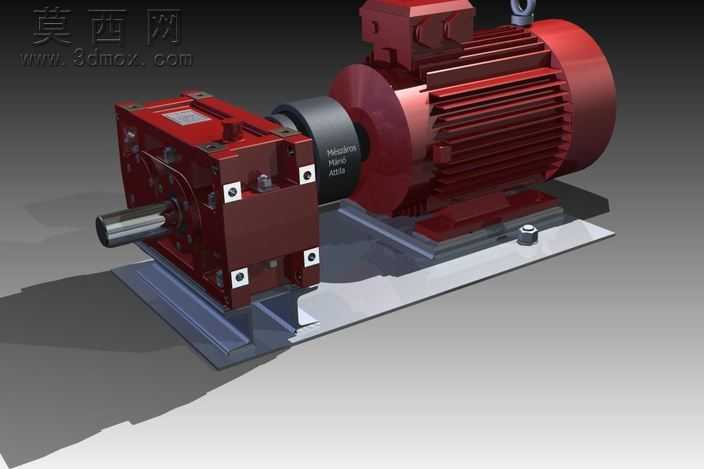

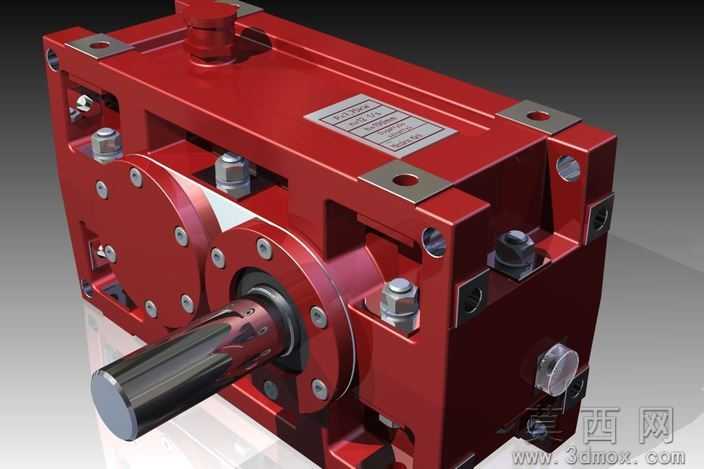

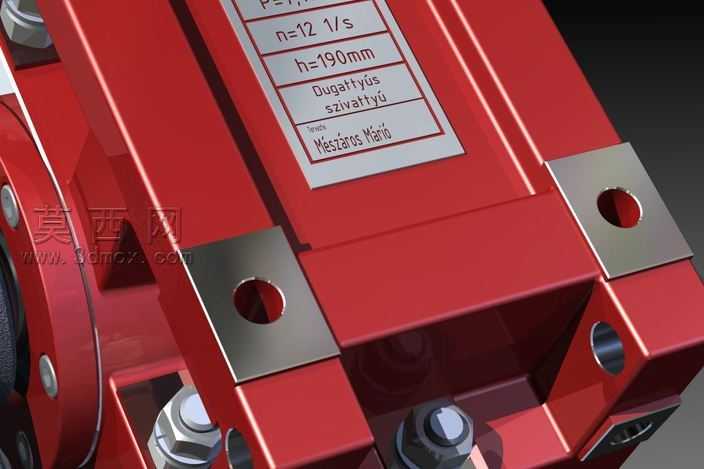

本作品为工业动力单元配套的齿轮减速装置三维建模成果，整体采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循机械设计规范，对装置的每一处结构细节都进行了精准还原。模型主体外壳采用高强度铸铁材质的视觉表现，渲染阶段为外壳赋予了饱和度适中的工业红色哑光漆面材质，表面设置了细微的铸造质感纹理，同时搭配金属铭牌的蚀刻效果，还原真实工业设备的外观质感；外露的输出轴采用镀铬合金钢材质表现，通过调整材质的反射率、粗糙度参数，呈现出金属加工后的高光与细腻磨砂过渡效果，连接螺栓、油塞、观察盖等标准件均单独建模，赋予镀锌、发黑等不同的金属表面处理材质，让整体装配效果的视觉层次更加丰富。结构设计上，该减速装置采用分体式箱型壳体结构，上下壳体通过定位销与高强度螺栓实现精准连接，保证箱体的刚性与密封性能；内部集成多级圆柱齿轮传动结构，输入侧与动力源连接法兰做了标准化安装孔位设计，输出轴采用双轴承支撑结构，轴端设置了双唇形密封圈的安装位，避免运行过程中润滑油渗漏；箱体顶部设置了透气塞与注油口结构，侧面预留油位观察孔与放油螺塞位置，安装底座采用带定位止口的法兰安装结构，可适配不同的工业安装场景。设计过程中首先根据动力传递的扭矩、转速比参数完成传动链的参数计算，确定各级齿轮的模数、齿数、齿宽参数，再围绕传动组件的排布完成内部腔体的空间规划，随后进行壳体的壁厚、加强筋结构设计，保证壳体在承受重载冲击时不会出现形变；装配阶段严格按照实际生产的装配流程添加同轴、面贴合、间隙配合等装配约束，对运动部件预留了合理的运行间隙，同时完成了静态干涉检查，确保所有零部件不存在装配冲突；最终渲染阶段采用三点布光方案，主光突出装置的主体结构轮廓，辅光弱化阴影区域的死黑问题，轮廓光勾勒金属部件的边缘质感，搭配浅灰色渐变背景，让整个装置的工业质感得到充分展现，可用于机械设计教学、产品选型展示、虚拟装配仿真等多个场景。
