汽车空气悬架撑杆三维结构设计

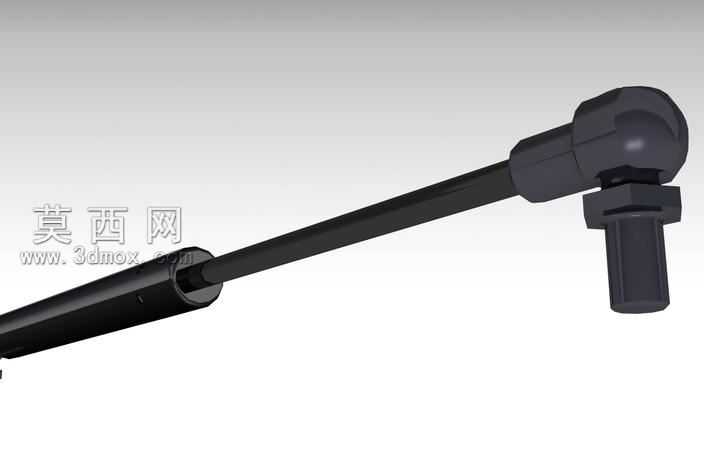

本作品为汽车空气悬架配套的气动撑杆三维建模成果，建模阶段依托CATIA软件完成全参数化结构搭建，严格遵循汽车底盘零部件的设计公差规范，对撑杆的各个组成部分进行1:1等比例还原。建模过程中首先完成核心杆体的实体构建，采用回转特征结合拉伸切除命令，打造出杆身的高精度圆柱外形，对杆身表面的安装定位孔、工艺凹槽等细节特征逐一进行特征建模，保证杆体部分的结构精度符合实际加工要求。针对两端的连接接头部分，采用多特征组合建模方式，对球头铰接结构、锁紧螺母的六角外形、螺纹段的牙型细节都进行了精细化还原，其中球头部分的铰接间隙按照实际装配要求预留了合理公差，螺母的对边尺寸、螺纹规格均参考行业通用标准设定，确保模型可直接用于后续的装配干涉检查。材质渲染阶段，对杆身部分赋予哑光黑色金属材质，模拟实际产品表面的喷塑处理效果，调整材质的粗糙度、反光度参数，还原金属喷塑层的细腻质感；两端接头部分赋予硬质工程塑料与金属结合的复合材质效果，锁紧螺母部分赋予镀锌金属材质，通过调整环境光、漫反射参数，让不同部件的材质区分清晰，渲染效果贴近真实产品的视觉表现。结构设计上，该撑杆有效行程设定为100毫米，整体结构采用密封式气动腔体设计，杆体与接头的连接部位设置了密封结构特征，可直观展现空气悬架撑杆的密封原理与力传递路径，模型各部件均设置了合理的装配约束，可实现撑杆的伸缩动作模拟，能够直观展示空气悬架撑杆在工作过程中的运动状态，可用于汽车底盘悬架系统的结构教学、装配仿真以及后续的工程优化参考，模型的所有特征均保留参数化编辑属性，可根据不同车型的安装需求快速调整杆长、接头尺寸、行程参数等核心设计指标，适配不同的底盘布置方案。
