适配30mmT形槽轨道的线缆固定夹结构

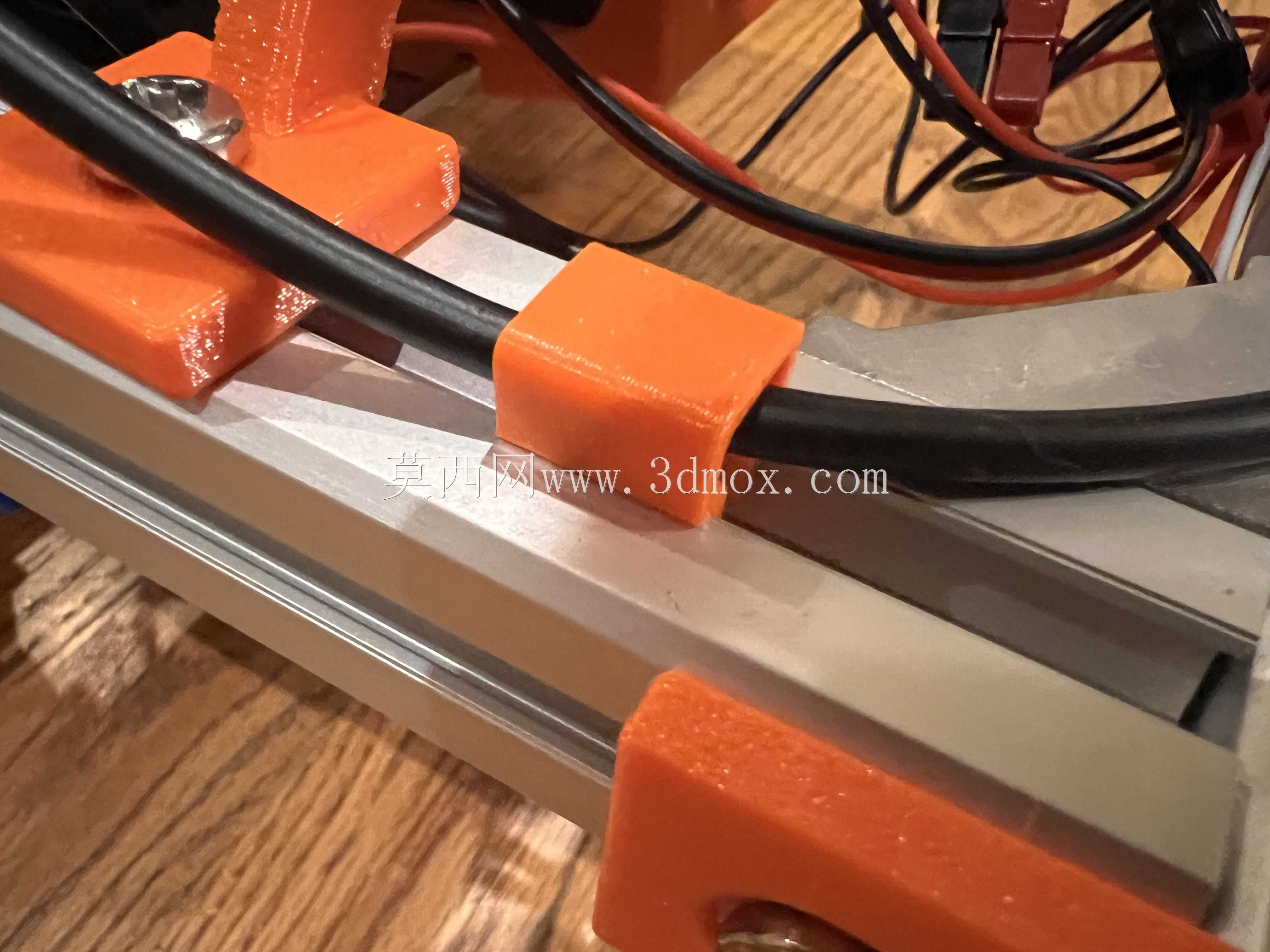

　　在工业铝型材搭建的自动化设备机架、机床防护栏、生产线走线架场景中，T形槽轨道是最常见的线缆敷设载体，这类轨道的槽口尺寸统一，配套的固定件需要兼顾安装便捷性与线缆固定可靠性，这款适配30mm规格T形槽的电缆夹，就是针对这类场景开发的走线固定配件。日常设备搭建过程中，动力线、信号线、气管等沿铝型材槽道敷设时，如果没有专用固定件，线缆容易出现松脱、移位、缠绕的问题，既影响设备外观整洁，也会给后期运维排查带来阻碍，严重时还可能因为线缆剐蹭槽口金属边缘造成绝缘层破损，引发电气安全隐患。这款电缆夹的内部容线空间宽度为15mm、高度为10mm，能够容纳多根细径信号线或者单根中等线径的动力电缆，满足常规设备侧面走线的束线需求。

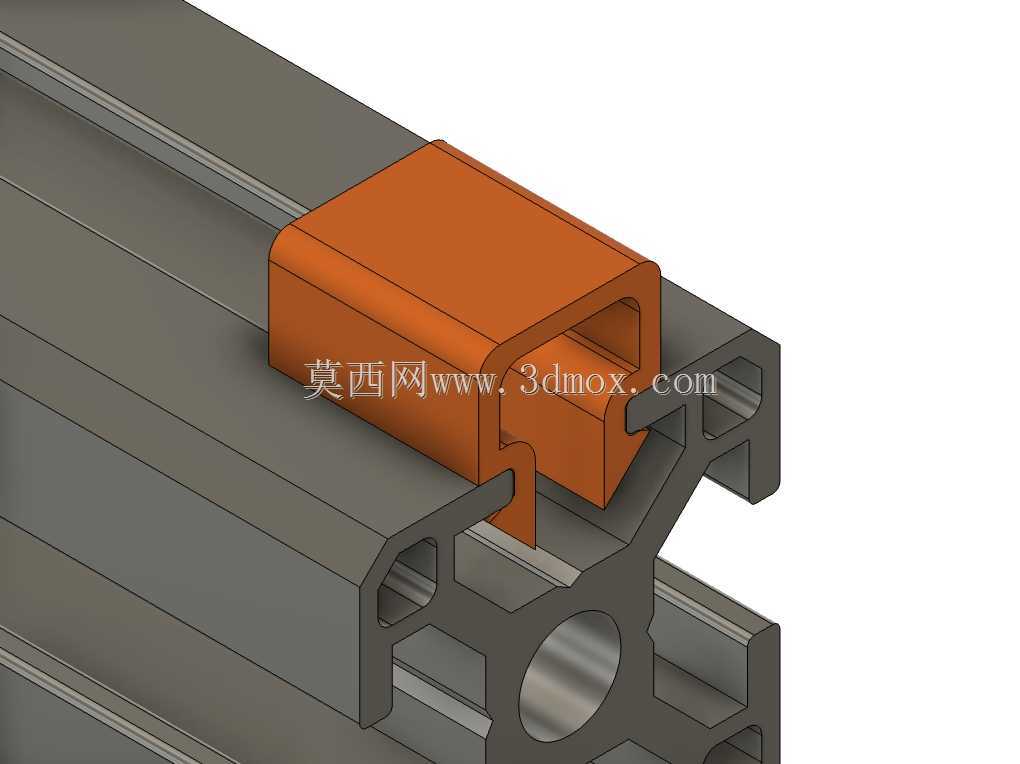

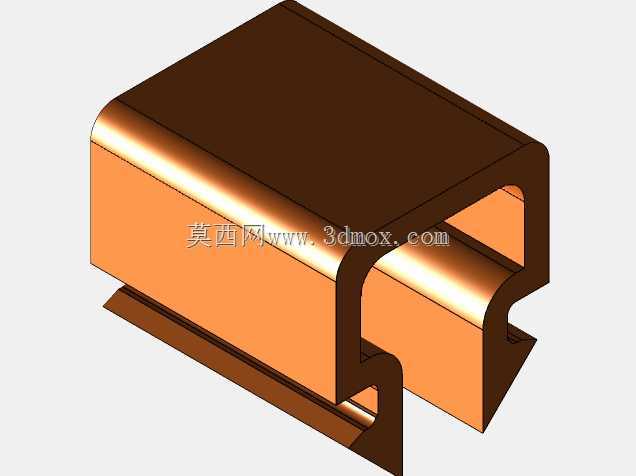

　　设计上采用了卡扣式快装结构，不需要额外的螺栓、螺母等紧固件，安装时直接将夹体的卡脚对准T形槽的槽口推入，卡脚结构会自动卡入槽道内部的限位空间，沿槽道方向可以自由滑动调整位置，调整到目标点位后依靠卡脚与槽壁的摩擦力实现定位，不需要额外的锁紧操作，大幅提升现场走线的施工效率。夹体的外形做了圆角过渡处理，没有尖锐的棱角，避免安装和后期维护时划伤操作人员，也不会对线体的绝缘层造成割损。夹体的上部是封闭的压合结构，能够将线缆完全限制在夹体内部与槽道形成的封闭空间内，即使设备运行过程中产生持续振动，线缆也不会从夹体中脱出。从安装边界来看，这款夹体卡入30mmT形槽后，突出槽道表面的高度较低，不会占用铝型材侧面多余的安装空间，

　　也不会和铝型材上安装的其他钣金护板、传感器支架等配件产生位置干涉，适合在密集布线的机架段使用。这类电缆夹适合批量打印制作，在非标自动化设备定制、小型机床改造、生产线运维等场景中，可以根据实际走线的点位需求灵活布置，不需要提前预制安装孔位，适配性较强，能够覆盖大部分铝型材机架的侧面走线固定需求，相比传统的扎带固定方式，这类卡扣式电缆夹可以重复拆装调整，不会在铝型材表面残留扎带残胶，也不会因为扎带老化断裂导致线缆松脱，长期使用的可靠性更高。
