ROVEbot机器人用76mm脚轮角支架结构设计

项目分类:通用五金配件 发布时间:2024-01-13 ID:723216
  • ROVEbot机器人用76mm脚轮角支架结构设计
  • ROVEbot机器人用76mm脚轮角支架结构设计
  • ROVEbot机器人用76mm脚轮角支架结构设计

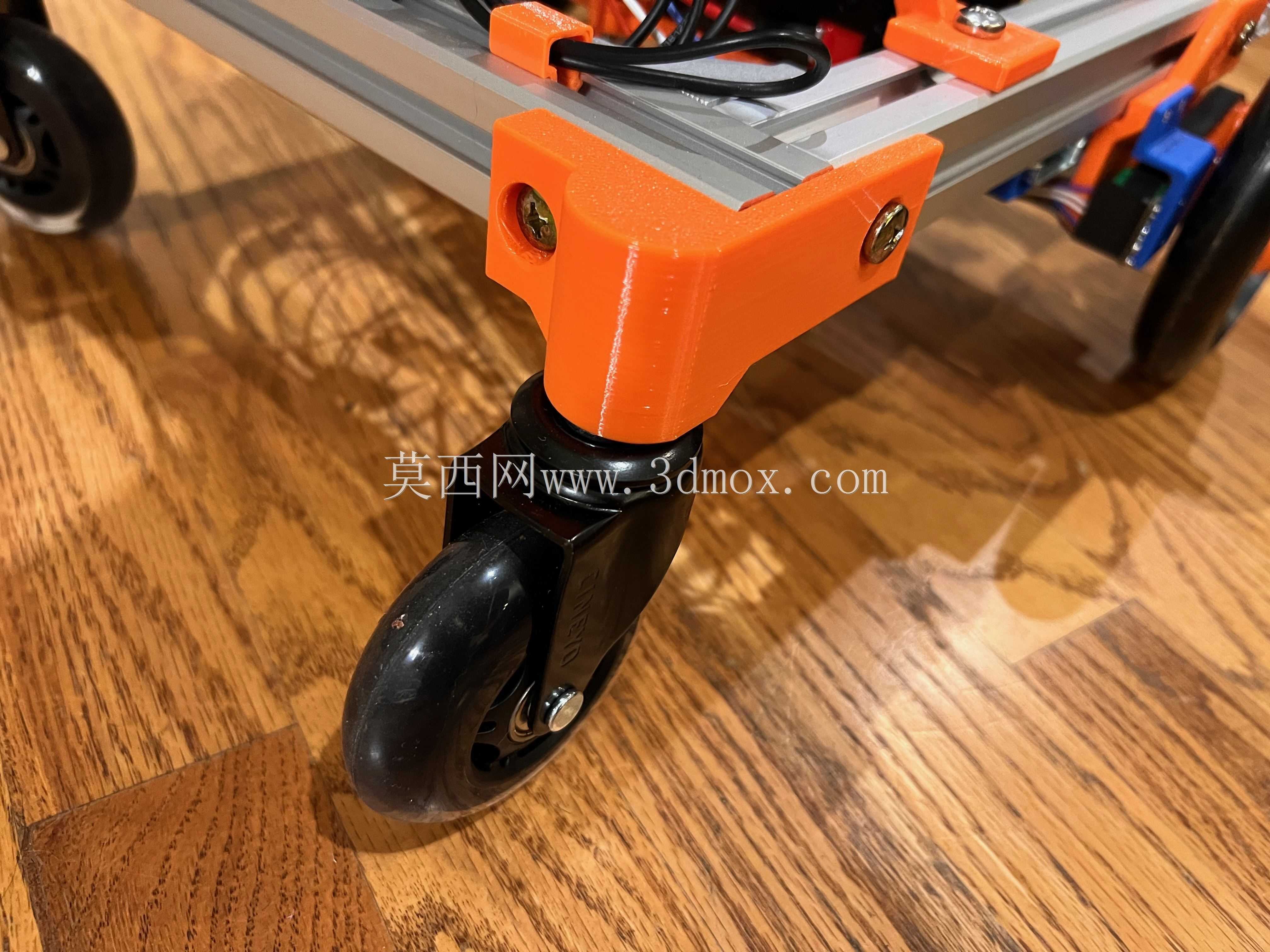

  在移动机器人行走机构的配套设计中,脚轮支架作为承载轮体、连接主机架的核心受力部件,其结构合理性直接决定整机移动过程的稳定性与负载可靠性。这款适配76mm脚轮的角支架,最初针对ROVEbot衍生机型的离地间隙优化需求开发,解决原有小直径脚轮在通过车间线缆、地面接缝等小障碍时易卡滞的问题,同时兼顾与现有30mmT形槽导轨机架的快速装配需求,无需在导轨端部额外加工螺纹孔,大幅降低机架改制的加工成本与装配工时。

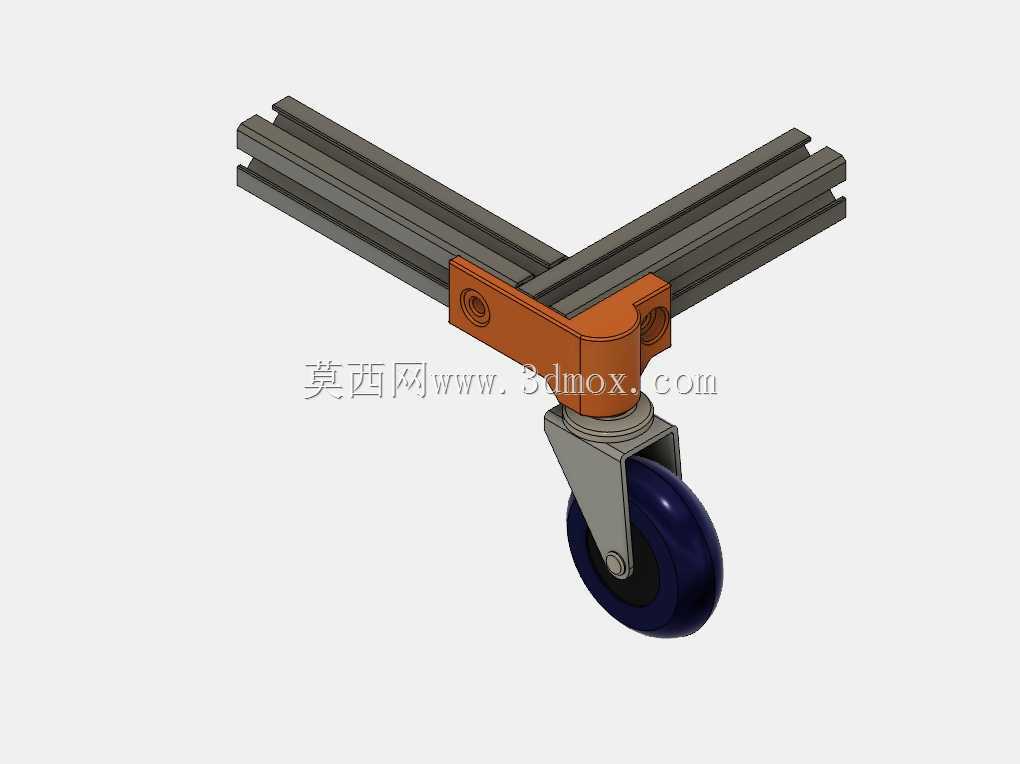

  从实际应用场景来看,这类角支架不仅适用于教育类SCUTTLE衍生移动机器人平台,也可适配小型AGV、实验室移动检测平台、轻型周转料架等采用T形铝型材搭建的移动设备,在室内平整地坪、环氧地面、硬质PVC地面等常规工况下,可承受单轮15kg以内的垂直静载荷,移动过程中可抵消部分地面不平整带来的侧向冲击力,避免轮轴出现卡滞或支架变形问题。支架整体采用折角式承力结构,上部为与铝型材贴合的安装平面,开设两个适配M6螺钉的安装过孔,孔位间距与30mmT形槽的槽道中心距完全匹配,安装时仅需将T形螺母预先滑入型材槽道,对准支架安装孔后锁紧螺钉即可完成固定,无需对型材做钻孔、攻丝等二次加工,装配效率相比传统焊接式支架提升60%以上,也方便后期根据使用需求调整轮组的安装位置。

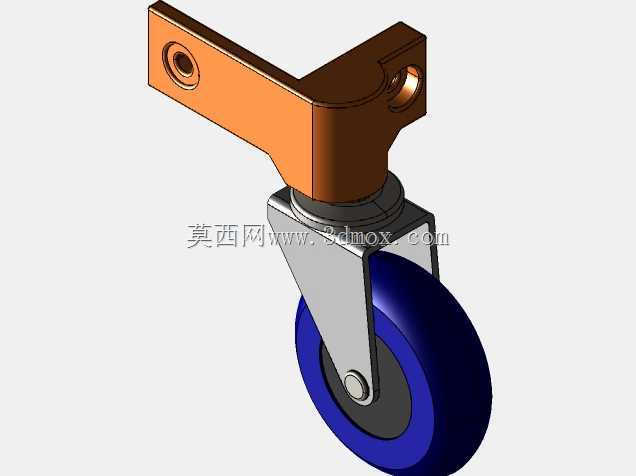

  支架中部为转向承力腔,内置回转间隙配合结构,可实现360度水平回转,满足机器人全向移动的转向需求,回转部位的配合公差控制在H8/f7区间,既保证转向过程无明显旷量,也避免公差过紧导致转向阻力过大,增加行走电机的额外负载。下部为轮体安装叉臂,两个叉臂同轴开设轮轴安装孔,适配直径76mm的单轮安装,轮体安装后中心距上部安装面的垂直高度经过精准核算,装配完成后整机底部离地间隙可提升至22mm以上,相比原有30mm脚轮配置,通过障碍的高度阈值提升近一倍,可顺利跨过直径15mm以内的地面线缆、车间地坪伸缩缝等常见障碍,减少移动过程中的卡顿、倾翻风险。

  设计过程中针对支架的受力路径做了专门优化,折角部位采用大圆角过渡结构,避免直角处出现应力集中,在承受垂直冲击载荷时,应力可沿折角圆弧面均匀分散到上部安装面与下部叉臂,经有限元校核,在1.5倍额定载荷的冲击工况下,折角处最大应力远低于常用6061-T6铝合金或Q235钢的屈服强度,不会出现塑性变形问题。支架的安装边界经过严格控制,上部安装面的宽度仅为28mm,突出型材侧面的尺寸控制在12mm以内,不会占用机架侧面过多的安装空间,方便在同一型材面上布置传感器、线路固定座等其他配件;下部叉臂的开档尺寸适配轮体宽度,轮体安装后两侧与叉臂的间隙控制在1mm以内,既避免轮体转动时与叉臂发生摩擦,也防止杂物卷入轮轴缝隙造成卡滞。

  在实际选型适配时,需要注意该支架的安装孔位仅适配标准30mm系列T形槽铝型材,若用于其他规格型材机架,需额外加工转接板;轮轴孔的直径适配标准6mm轮轴,更换不同材质轮体时,只要轮径为76mm、轮轴直径匹配即可直接替换,无需改动支架结构。转向部位的配合面预留了润滑脂填充空间,长期使用时可定期注入少量润滑脂,降低回转磨损,延长支架的使用寿命。相比市面上常见的平底安装脚轮支架,这款角支架的折角结构可让轮体的受力点更贴近型材安装面,减少支架受到的倾覆力矩,在机器人急停、转向时,支架的形变更小,轮体的接地性能更稳定,不会出现轮体悬空、打滑的问题。
