双环铰接式机械连接承载结构件

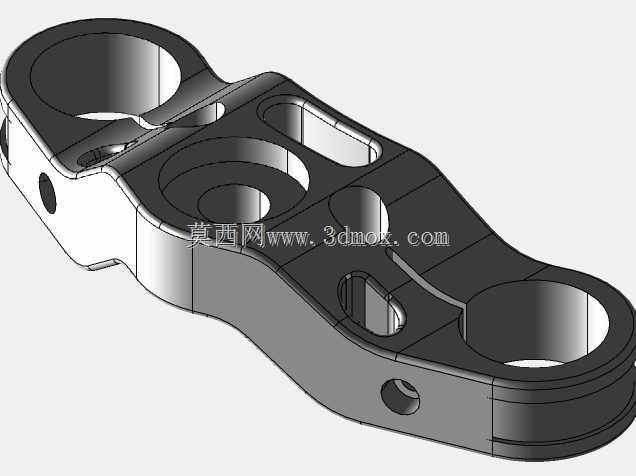

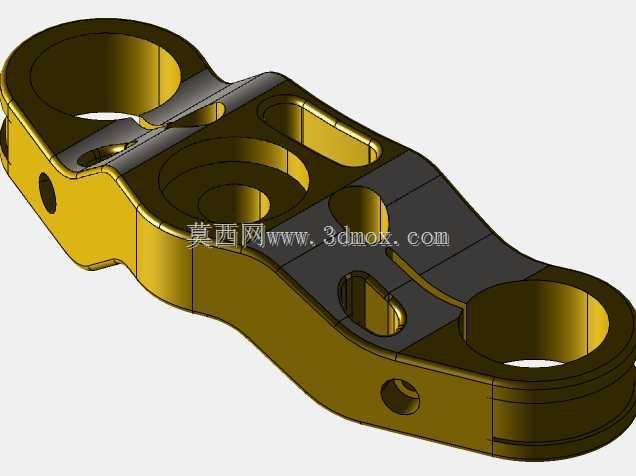

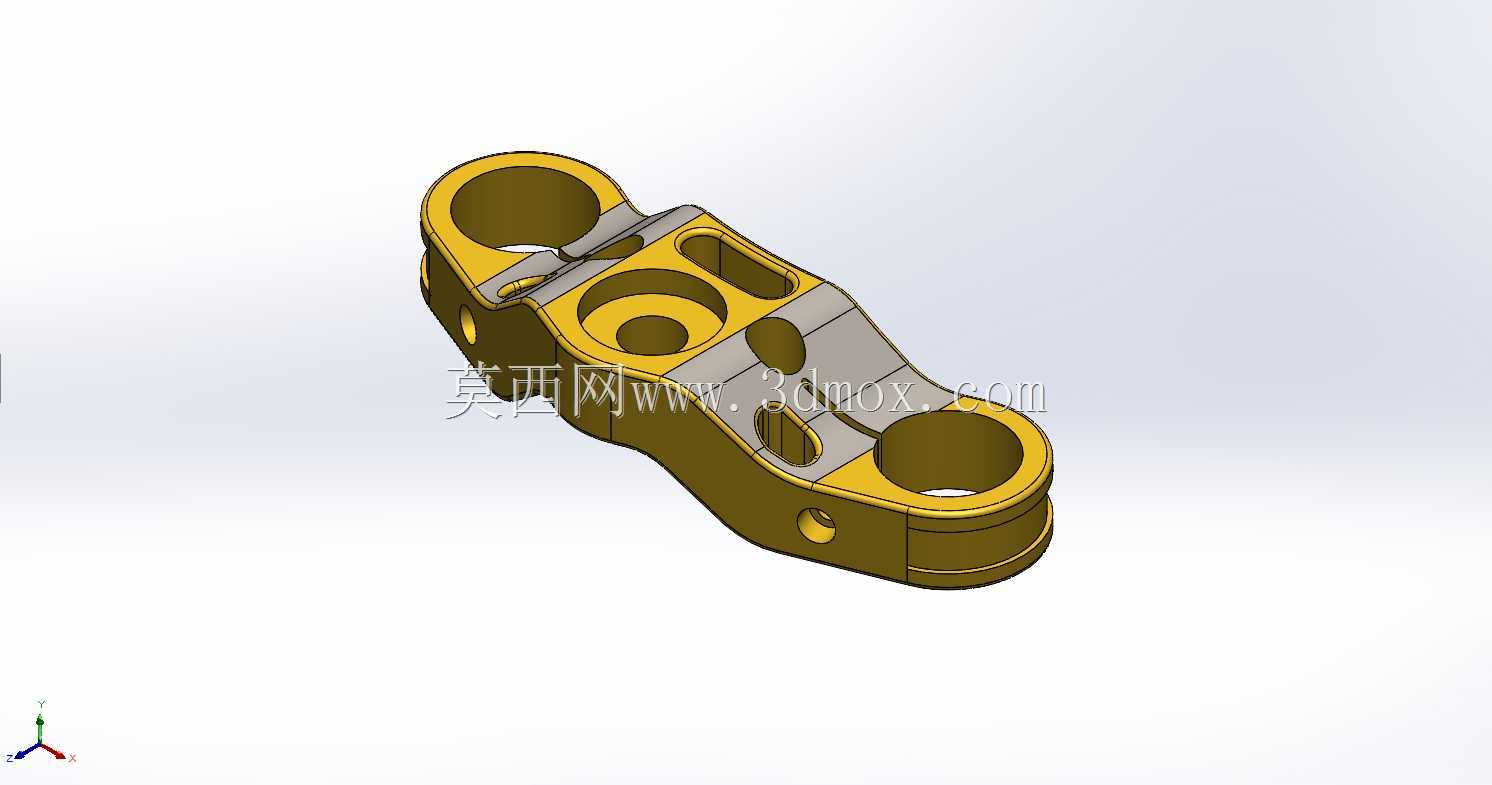

　　该结构件属于重载铰接类连接部件，常见于行走类机械的悬架铰接点位、工程机械工作装置的连杆连接端，以及需要实现小角度相对转动的重载传动链路中，核心作用是在两个具备相对摆动需求的构件之间传递拉压载荷与冲击载荷，同时约束非转动方向的多余自由度，保证机构运动轨迹符合设计预期。从结构设计逻辑来看，两端的同轴环形铰接孔是核心承载区域，孔壁需要匹配销轴类标准件完成装配，因此设计时预留了足够的壁厚来应对销轴传递的径向挤压力，孔端的环形凸台结构一方面可以增加孔位的接触长度，降低销轴与孔壁的比压，减少长期往复摆动带来的磨损量，另一方面也能在装配时为轴套、防尘密封件提供安装定位空间，避免杂质进入铰接摩擦副造成异常磨损失效。

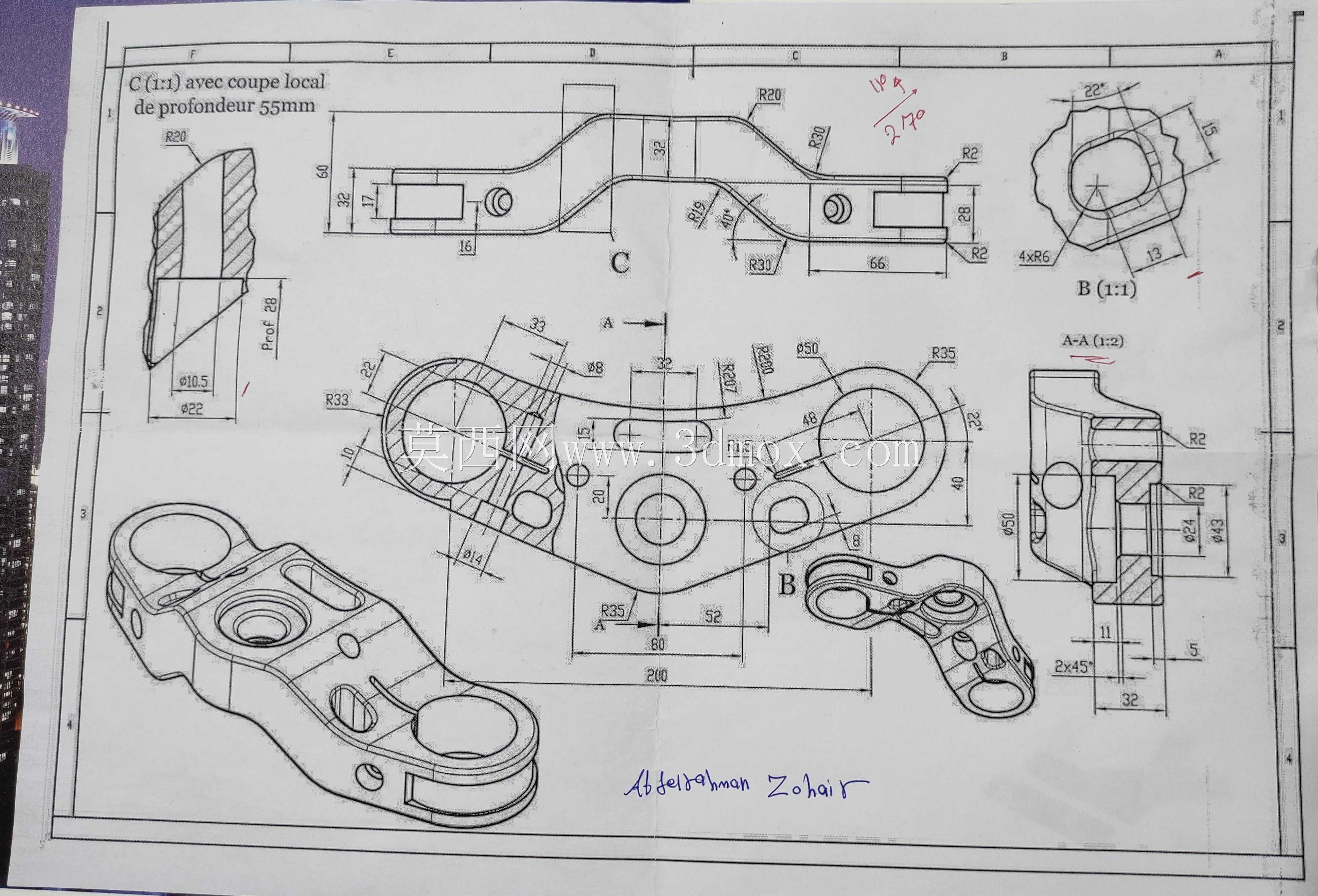

　　中间的连接臂采用变截面流线型过渡设计，没有采用直角突变的结构形式，这种设计能够有效分散载荷传递路径上的应力集中点，避免在交变载荷作用下从结构拐角处萌生疲劳裂纹，同时在非主要承载的区域设置了多处减重空腔，在保证整体结构强度、刚度满足设计载荷要求的前提下，尽可能降低零件自身重量，减少机构运动过程中的无效惯量，提升动态响应性能。零件侧面预留的小型螺纹孔与定位销孔，用于安装限位挡板、润滑管路固定卡扣等附属结构，能够在装配时快速完成铰接部位的轴向限位，防止销轴在工作过程中出现轴向窜动脱出的风险。从安装边界来看，两端铰接孔的中心距是核心安装尺寸，直接决定了连杆机构的运动行程与传力比，设计时需要严格控制两孔的平行度公差，避免装配后出现销轴卡滞、

　　偏磨的问题；孔的内径尺寸需要根据所选销轴的配合公差进行匹配，重载工况下通常选用过渡配合加装润滑衬套的方案，保证铰接部位转动灵活的同时，不会出现过大的配合间隙造成冲击。零件表面的加强筋沿着主应力迹线方向布置，能够在不增加过多壁厚的情况下大幅提升结构的抗弯曲、抗扭转性能，应对工作过程中可能出现的偏载冲击。
