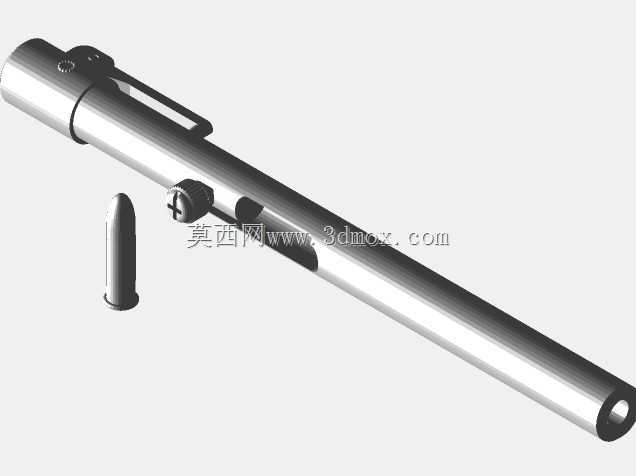

柏拉尔枪械结构三维数模设计

　　这套柏拉尔枪械的三维结构数模，完整还原了这类单管轻武器的核心装配逻辑，从身管、闭锁构件到配套弹药的配合公差都做了精准还原，可直接用于轻武器结构教学、原理演示以及相关工装夹具的设计参考。从实际应用场景来看，这类结构数模常被用于职业院校轻武器维修专业的实训教具开发，也可作为影视道具制作、军事科普展品加工的结构依据，避免实物测绘带来的尺寸偏差。从功能特性上看，模型完整呈现了身管与机匣的同轴度配合关系，身管外壁的定位凸台、固定卡槽都做了细节还原，闭锁旋钮的旋转行程、与身管卡槽的锁止间隙都按照实际装配关系做了约束，配套的弹药模型也还原了弹壳与弹膛的贴合尺寸，能够直观演示弹药入膛、闭锁的完整动作逻辑。设计思路上，

　　建模时优先保证核心运动部件的装配约束合理性，没有做过度的外观细节修饰，所有结构特征都服务于动作演示需求：身管采用等壁厚圆筒结构建模，外壁的安装卡座预留了与枪托、瞄准组件的安装接口，闭锁件的偏心凸台尺寸与身管卡槽的深度完全匹配，旋转90度即可完成锁止或解锁动作，抽壳钩的凸起位置也对应弹壳底缘的卡槽，能够模拟抽壳动作的运动轨迹。从外形尺寸与安装边界来看，身管总长与口径的比例符合这类轻武器的常规尺寸区间，所有外凸构件比如闭锁旋钮、背带环的外轮廓都没有超出身管径向的最大安装边界，配套弹药的全长、弹壳直径都与弹膛的内部尺寸做了间隙配合约束，装配时不会出现干涉问题。建模过程中对所有配合面都做了公差预留的示意，比如身管与机匣的配合段采用基孔制的间隙配合参数，闭锁件的旋转轴与安装孔之间预留了转动间隙，能够直接导出工程图用于教学教具的机加工生产，也可导入仿真软件做击发动作的运动学模拟，验证各部件的运动行程是否存在干涉。
