3.8至4英寸规格水旋转接头结构设计

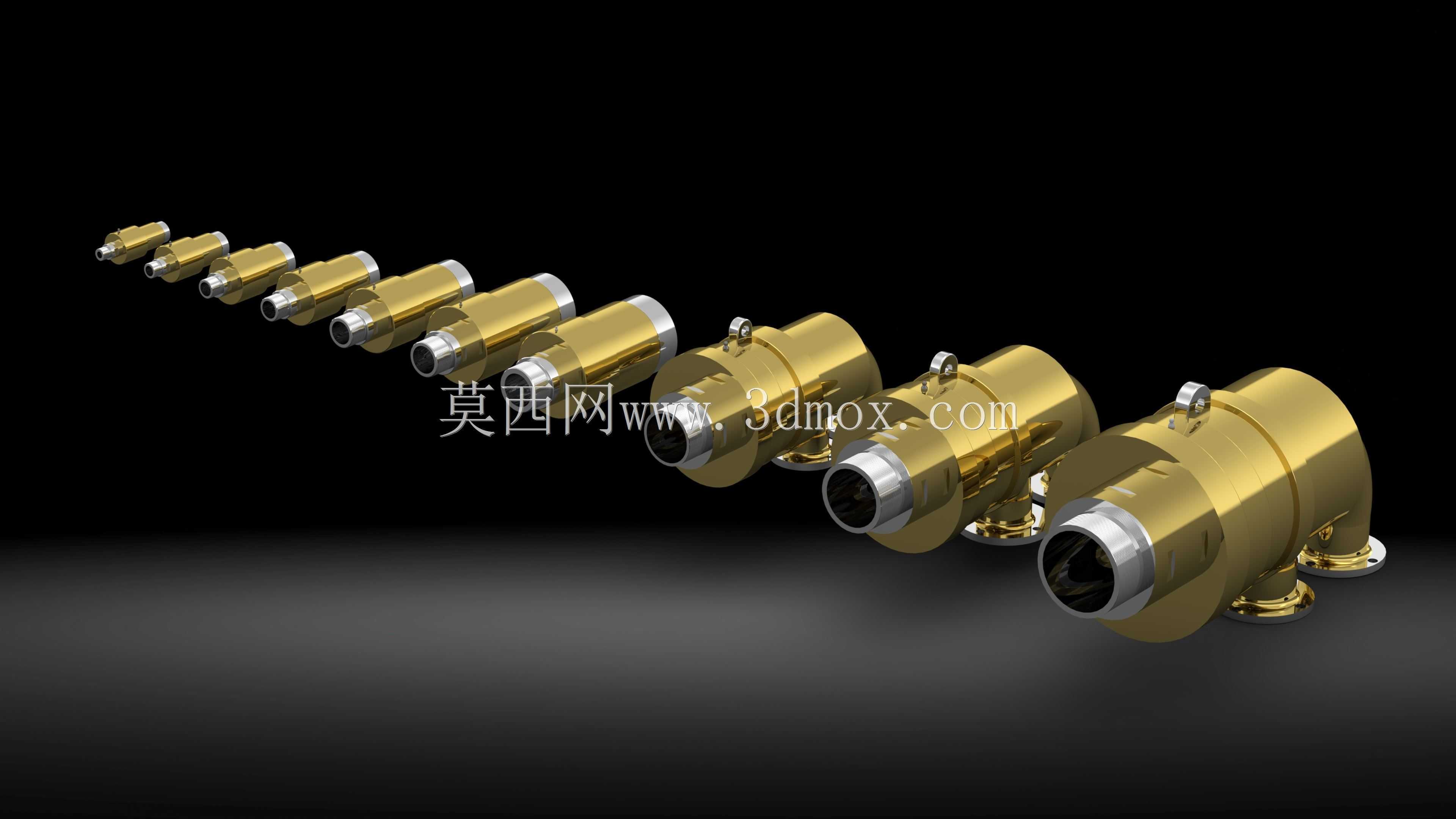

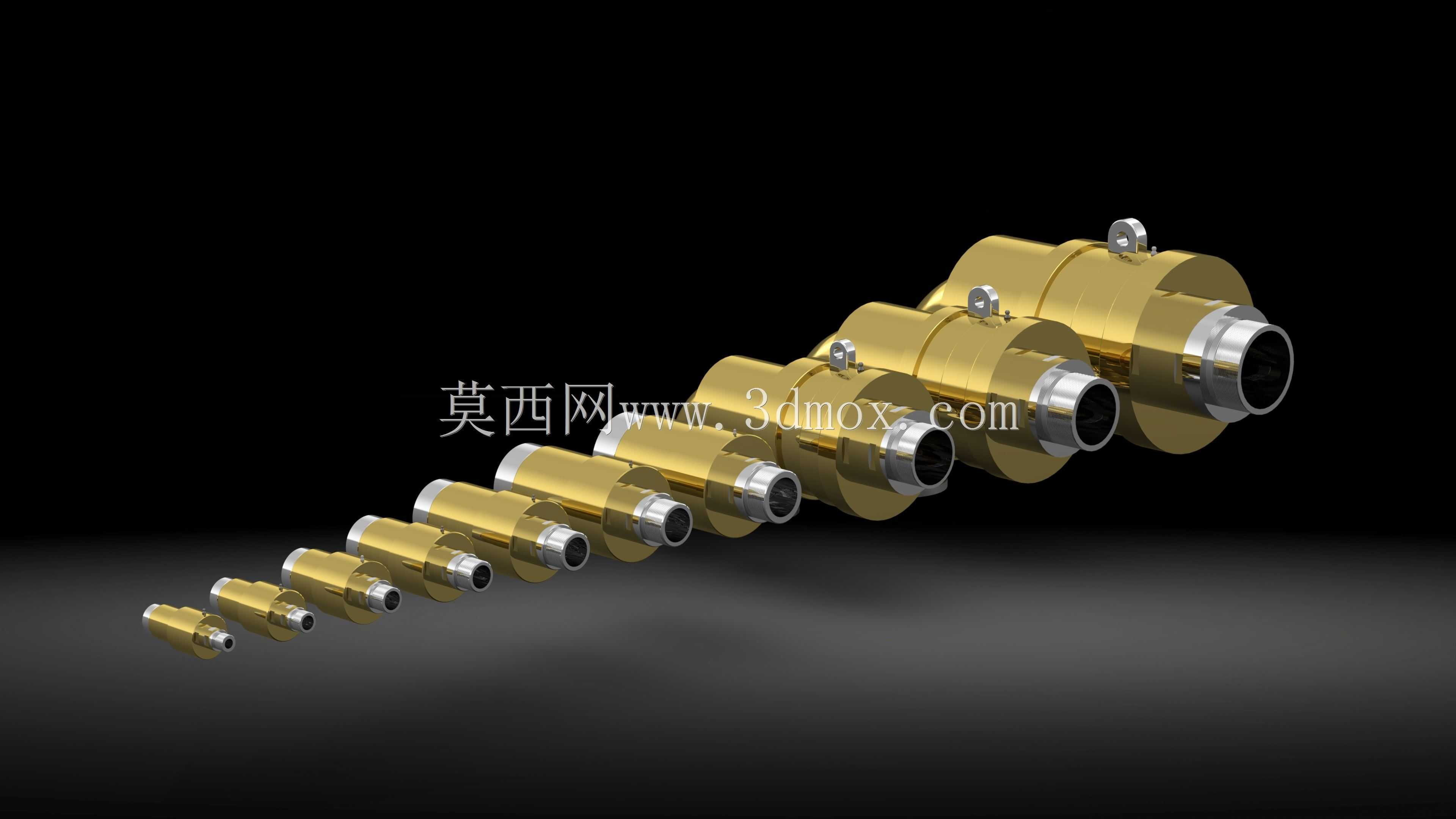

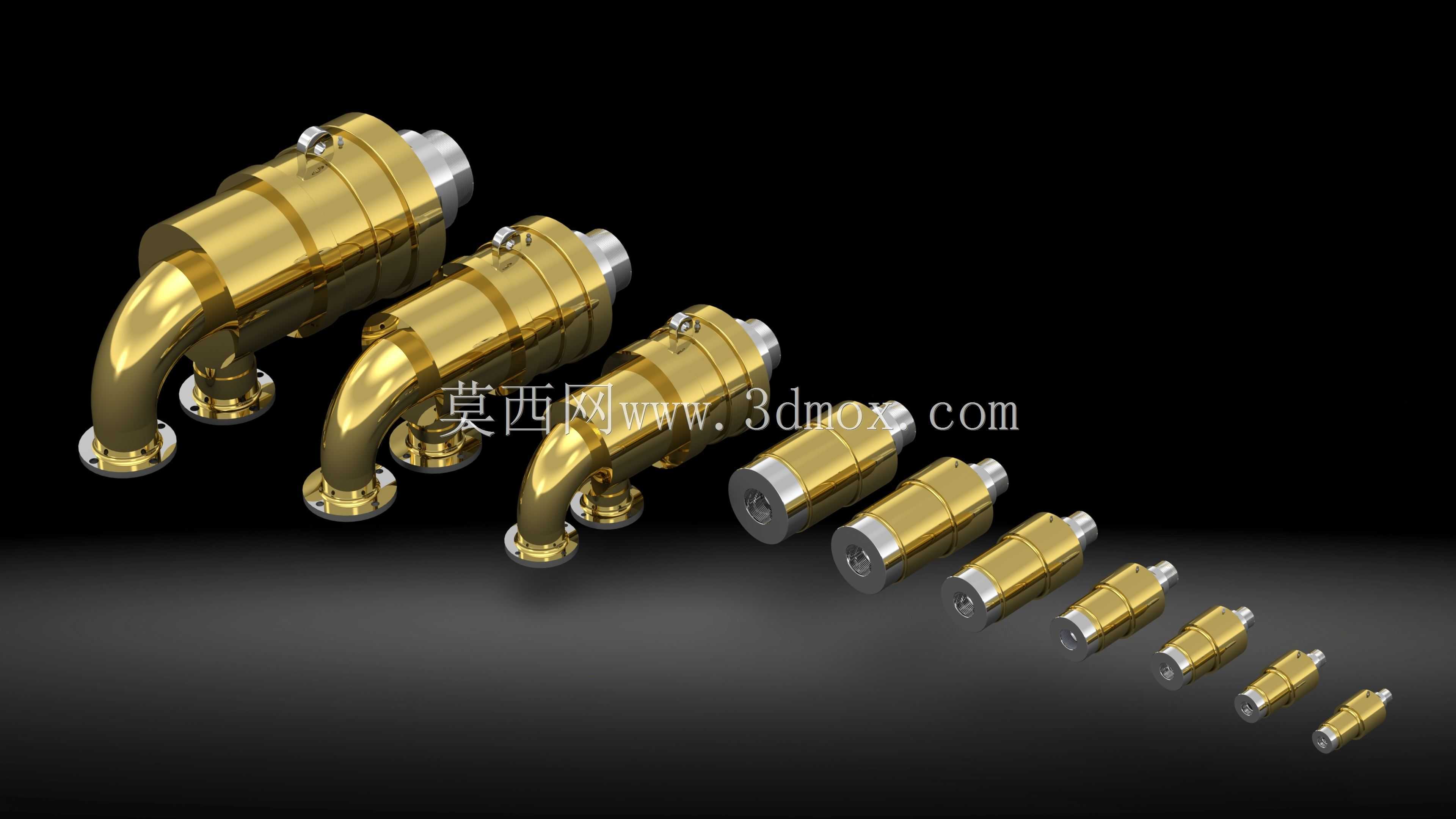

　　在需要连续输送压力流体同时保持部件相对回转的工业场景中，水旋转接头是解决动静管路衔接密封问题的核心部件，常见于机床冷却系统、冶金轧辊冷却、造纸烘缸、橡塑成型辊筒、纺织烘干设备等需要向回转部件持续通入冷却水的工况，这类部件的可靠性直接决定了整套设备冷却回路的泄漏率与运维周期。本次呈现的系列规格水旋转接头覆盖3.8英寸至4英寸通径区间，设计上采用了单通流式内部流道结构，整体外壳采用黄铜材质加工，兼顾耐水腐蚀性能与切削加工便利性，内部密封副采用适配水介质的耐磨密封件，可在常规工业冷却水压力下实现回转状态下的动态密封，避免冷却介质泄漏影响设备运行。从结构设计思路来看，该系列接头采用了模块化的尺寸衍生逻辑，以统一的密封结构、

　　连接接口形式为基础，通过调整壳体直径、流道通径形成不同规格的产品族，可适配不同流量需求的冷却回路选型，无需针对每个通径重新设计密封与支撑结构，大幅降低了加工与备件储备的成本。外形尺寸上，不同规格接头沿轴向长度与径向直径随通径提升按比例递增，安装端采用标准外螺纹连接形式，可直接与对应规格的回转辊筒轴端、固定管路端匹配，安装边界预留了足够的扳手操作空间，现场安装时无需额外制作过渡连接件，可直接完成装配。接头的回转支撑部位采用了适配中低转速的间隙配合结构，可满足常规工业设备每分钟数十转至数百转的回转工况需求，内部流道做了圆滑过渡处理，可减少冷却水通过时的压损，提升冷却回路的输送效率。壳体外部设置了观察与限位结构，

　　可在日常运维中快速判断密封件的磨损状态，提前安排更换避免突发泄漏。从实际使用角度出发，这类通径规格的水旋转接头多用于中大型辊类设备的冷却回路，相比小通径接头可承载更大的冷却水流量，满足大尺寸辊筒的散热需求，黄铜壳体的抗锈蚀特性也可适应潮湿的工业车间环境，延长部件的整体使用寿命。设计过程中充分考虑了现场安装的通用性，连接螺纹采用行业通用的管螺纹标准，可与市面上多数同规格管路配件直接适配，无需定制转换接头，降低了设备改造与备件替换的难度。
