面板安装式USB-C延长转接组件结构设计

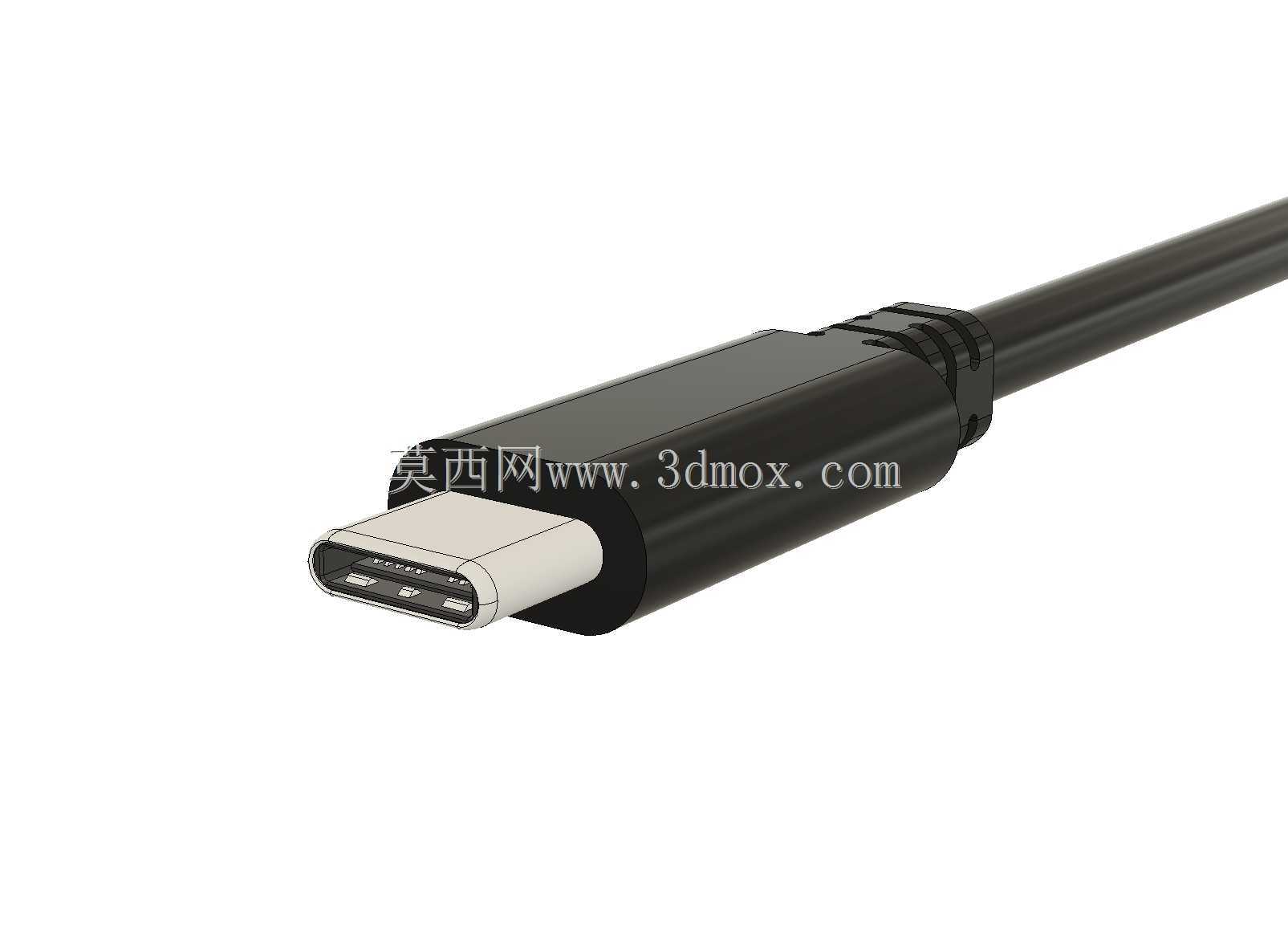

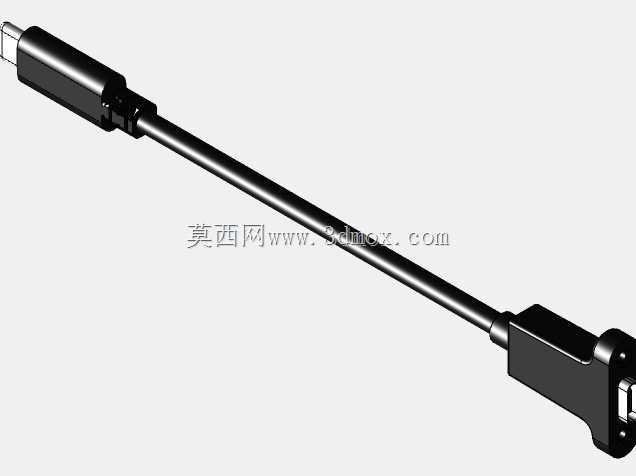

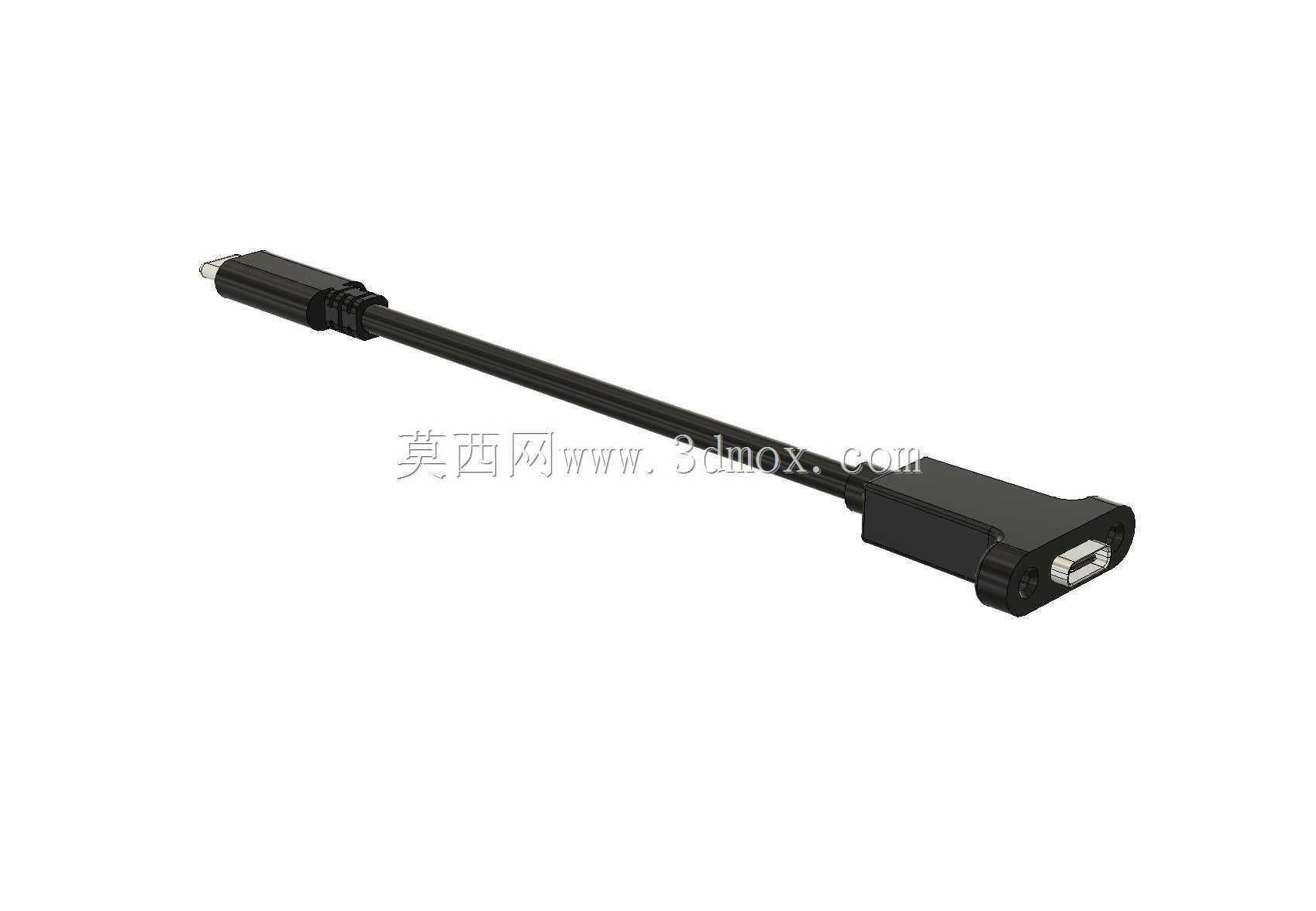

　　这类面板安装式USB-C转接组件，多应用在工业控制柜、测试仪器面板、嵌入式设备外设接口拓展场景中，核心作用是将设备内部的USB-C接口延伸至设备面板外侧，既避免内部线缆直接外露拉扯造成接口松脱，也能统一设备面板的接口布局，提升整机外观规整度，同时减少外接插头反复插拔对设备主板原生接口的磨损，延长设备接口使用寿命。从结构设计来看，该组件一端为标准USB-C公头，用于连接设备内部主板或内置模块的USB-C母座，公头端做了台阶式限位结构，插入到位后可与对接接口形成稳定贴合，减少插接虚位；中间段为柔性线缆外皮包裹的屏蔽线芯，线芯采用差分信号对加屏蔽层的排布方式，可满足USB3.2及以下规格的信号传输要求，

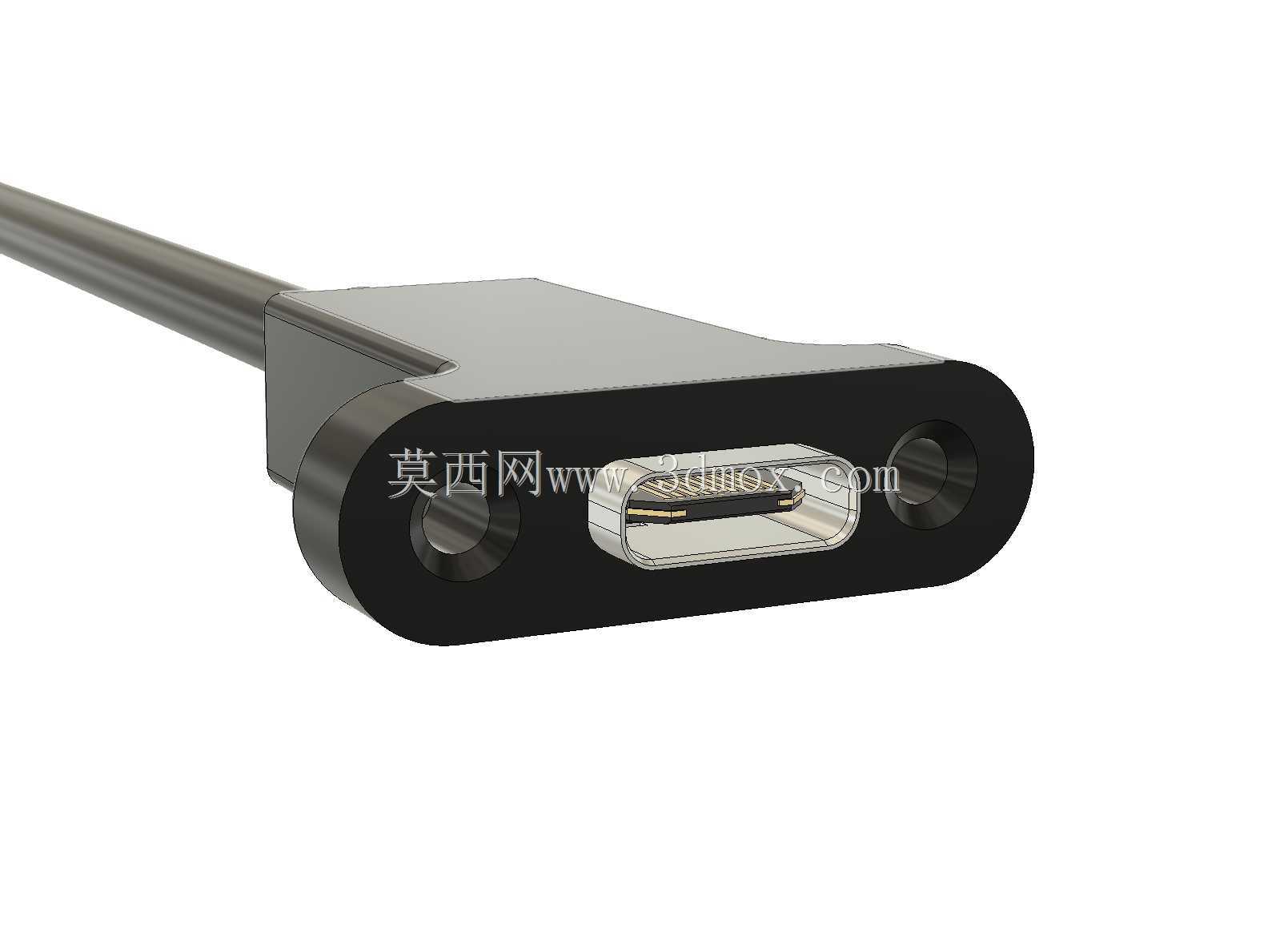

　　避免工业场景下的电磁干扰造成数据传输丢包或供电不稳；另一端为带安装法兰的USB-C母座，法兰边缘预留了两个对称的螺丝安装孔，可直接通过M2或M2.5规格的沉头螺丝固定在设备面板的开孔处，法兰与面板接触的一侧可加装薄型橡胶密封圈，满足IP54左右的面板侧防尘防泼溅要求，适配工业现场的复杂使用环境。安装边界方面，母座端法兰的外形尺寸适配常见的12*8mm面板开孔，安装后面板外侧仅露出母座接口端，突出面板高度控制在5mm以内，不会额外占用设备外部的操作空间；中间线缆长度可根据设备内部走线需求调整，常规款长度在150mm左右，可满足大部分小型控制柜、桌面测试仪器的内部走线距离，线缆外皮采用耐弯折的TPE材质，

　　可承受至少1000次以上的弯折不出现线芯断裂，适配设备组装过程中的走线弯折需求。设计过程中需要重点考量公头与母座的同轴度公差，避免插接时出现插头偏斜导致的接口针脚损坏，同时母座端的接口舌片做了加厚处理，相比普通消费级转接头的母座舌片强度提升40%以上，可承受至少5000次的反复插拔不出现舌片断裂或针脚脱焊。在实际选型应用中，这类转接组件可替代传统的面板开孔直接焊接母座的方案，无需在主板上额外预留接口焊接位置，也不用定制带接口的专用面板，可大幅降低设备改造成本，尤其适合小批量定制化设备的接口拓展需求，组装时只需在面板开好对应尺寸的安装孔，将母座端从面板内侧穿出，通过螺丝固定法兰后，再将公头端插入内部设备的USB-C接口即可完成安装，无需额外焊接工序，组装效率提升明显。
